Изменение подводящей трубы гидранта

Теперь вы измените подводящую трубу гидранта, чтобы дополнительно поработать с геометрической сетью и поведенческими характеристиками в базе геоданных.

1. Щелкните на инструменте Редактировать.

Редактор К Задачи;

2. Щелкните на подводящей трубе и потяните ее в сторону от магистральной трубы, затем отпустите кнопку мыши.


Магистральная труба растягивается, оставаясь соединенной с подводящей трубой. Объект магистральной трубы представляет собой объект сложного ребра - он разбивается в логической сети при добавлении подводящей трубы, но, тем не менее остается единым объектом в геометрической сети. Аннотация перемещается вместе с объектом.

3. Нажмите на кнопку Отменить, чтобы отменить перемещение

Сейчас вы измените значение диаметра подводящей трубы.

4. Нажмите на кнопку Атрибуты.

Отображаются атрибуты новой подводящей трубы гидранта. Некоторые из полей уже имеют значения по умолчанию, которые были установлены в базе геоданных для этого подтипа Water laterals, в то время как другие поля имеют нулевые значения.

Щелкните на значении DIAMETER.

Щелкните на стрелке вниз и укажите 6 .




Эта база геоданных включает домен кодированных значений стандартных диаметров труб. Поле диаметра для подводящих труб гидранта ссылается на домен значений диаметра. На один и тот же домен кодированных значений может ссылаться несколько разных классов объектов.

Поскольку аннотация для подводящих труб создается, в частности, из значения поля DIAMETER, то когда вы щелкаете на новом значении для диаметра, аннотация автоматически обновляется, отражая это изменение.


7. Закройте диалоговое окно Атрибуты.

Создание нового объекта размера

Вам нужно показать на карте, на каком расстоянии находится добавленный гидрант от гидранта, который вы переместили. Вы создадите новый объект-размер, чтобы показать это расстояние, с использованием класса объектов Dimensions в вашей базе геоданных.

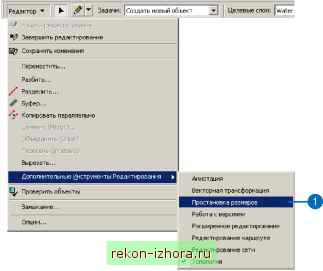

1. Щелкните Редактор, укажите Дополнительные инструменты редактирования и выберите Простановка размеров.


Панель инструментов Простановка размеров позволяет выбрать метод конструирования и стили для новых объектов-размеров.



2. Щелкните на стрелке списка Целевой слой на панели Редактора и укажите Dimension features.


Панель простановки размеров становится активной.

Простановка размеров

Констраированне: Выровненный

Parcel dimensions \

Вы будете использовать метод конструирования Выровненный для построения выровненных объектов-размеров. Это метод, установленный по умолчанию, кроме него доступно еще несколько методов. Поскольку вы будете проставлять размеры для водопроводной сети, то будете использовать стиль размеров Water dimensions.

3. Щелкните на стрелке списка Стиль, содержащего стили размеров в классе Dimensions feature. Укажите стиль Water dimensions.


Road dimensions 0.00

0,00

?а\съ\ dimensions

4. Щелкните на меню Редактор и укажите Замыкание.
