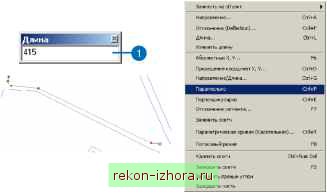

1. Щелкните правой кнопкой на нижней линии границы дороги. Щелкните Параллельно. Нажмите Ctrl + L, наберите значение 415, нажмите Enter.

Создание новой вершины при помощи абсолютных координат

Часто при построении объектов известны точные координаты вершин x и y. Добавьте следующую вершину, введя точные координаты при помощи инструмента Абсолютные X, Y.

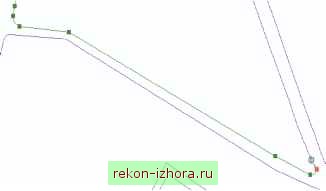

1. Щелкните правой кнопкой на карте и укажите Абсолютные X, Y. Наберите 1227820.6 в поле x, нажмите клавишу Tab и наберите 181460.6 в поле y. Нажмите Enter, чтобы добавить точку.

Создание кривой, касательной к сегменту

К скетчу должна быть добавлена еще одна касательная кривая, прежде чем вы сможете соединить его с существующей линией границы дороги и создать объект.

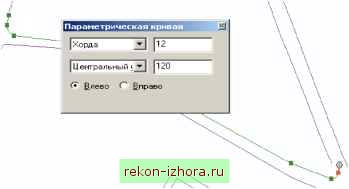

1. Нажмите Ctrl + T. Наберите для длины хорды 12, для центрального угла 120 и нажмите Enter для создания последнего сегмента кривой.

Завершения скетча

Чтобы завершить скетч и создать объект так, чтобы он был соединен с существующей границей дороги, необходимо замкнуть последнюю точку скетча на конечную точку существующей границы дороги.

1. Передвиньте курсор на конечную точку существующей границы дороги до попадания в допуск замыкания. Дважды щелкните, чтобы добавить последнюю точку и создать объект.

Построение завершено, и вы можете продолжить проверку слоя на разорванные линии, а затем соединить их, экспериментируя с этими и другими инструментами скетча, а также со способами построения. Если хотите, вы можете сохранить сделанные изменения и документ карты.

В следующем упражнении вы увидите, как можно использовать методы построения, используемые в данном упражнении, для переноса объектов с бумажной карты в ГИС-слои при помощи планшетного дигитайзера.

Упражнение 3: Использование дигитайзера

На первом шаге первого упражнения было показано, как цифровать поверх объектов, привязываясь к объектам существующего векторного источника. Однако, часто исходная информация поступает в бумажной форме. ArcMap позволяет оцифровывать объекты, которые вы хотите перенести, при помощи планшетного дигитайзера, подключенного к вашему компьютеру. При оцифровке карты с помощью дигитайзера вы можете перенести объекты с практически любой бумажной карты в базу данных ГИС.

Установка планшетного дигитайзера

До начала оцифровки необходимо установить планшет и подготовить карту для оцифровки. Для использования планшетного дигитайзера с ArcMap нужно иметь WinTab-совме-стимый драйвер. Чтобы узнать, есть ли он в наличии, посмотрите документацию, поставляемую вместе с планшетом или свяжитесь с производителем.

После инсталляции драйвера воспользуйтесь менеджером установки программ WinTab, чтобы сконфигурировать кнопки на пульте дигитайзера. Одна кнопка на пульте конфигурируется как щелчок левой кнопкой мыши, для оцифровки точечных объектов и вершин; другая кнопка конфигурируется как двойной щелчок левой кнопкой мыши, для завершения оцифровки линий или полигональных объектов. Вы также можете конфигурировать кнопку как щелчок правой кнопкой мыши для получения доступа к контекстным меню.

Если вы инсталлировали ArcMap раньше дигитайзера, то закладка Дигитайзер может отсутствовать в диалоговом окне Опции редактирования. Для того, чтобы добавить закладку, вы должны зарегистрировать файл ArcMap digitizer.dll. Чтобы узнать, как зарегистрировать файл digitizer.dll и получить больше информации по оцифровке, обратитесь к главе Использование дигитайзера в Руководстве пользователя ArcMap.

Подготовка карты

Сейчас вы распечатаете бумажную карту, по которой будете цифровать, и прикрепите ее к планшету.

1. Распечатайте файл DigitizingFeatures.tif , расположенный в учебном каталоге Editor, где вы установили учебные данные. По умолчанию путь установки C:\ArcGIS\ ArcTutor\ Editor\ ExerciseData \Digitizing.

2. Прикрепите бумажную карту к планшету при помощи маскировочной или чертежной ленты, или специальной пасты, не оставляющей следов. Чертежная лента похожа на маскировочную, но оставляет меньше следов после удаления.

3. Запустите ArcMap, если вы этого еще не сделали.

4. Откройте файл DigitizingFeatures.mxd, чтобы зарегистрировать бумажную карту по отношению к документу карты.

Начальная регистрация карты

Перед началом оцифрвки всегда необходимо регистрировать бумажную карту. Этот процесс включает задание опорных точек для регистрации бумажной карты в географическом пространстве ваших данных ГИС. Если на вашей карте есть сетка или набор известных базовых точек, вы можете использовать их в качестве опорных точек. Если же нет, то выберите от четырех до десяти различных точек и пометьте их на карте карандашом. Присвойте каждой точке индивидуальный номер и запишите их фактические базовые координаты. Опорные точки можно также сохранять или загружать из текстового файла, в котором хранятся значения x,y координат, разделенные запятой.

В этом упражнении опорные точки и их базовые координаты определены для вас на бумажной карте.

1. Щелкните на меню Редактор и выберите Начать редактирование.
