3. Нажмите и растяните рамку вокруг всех топологических ошибок на карте.

В результате все ошибки будут выбраны. Теперь вы исправите недолеты .

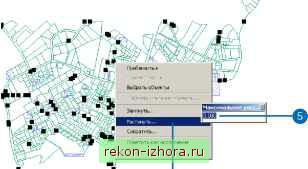

4. Щелкните правой кнопкой на карте и выберите Растянуть.

5. Введите значение 3 метра в поле Максимальное расстояние и нажмите Enter.

Процесс может занять некоторое время, так как все объекты с висячими узлами будут проверяться на предмет наличия в пределах трех метров от висячего узла объекта, до которого можно было бы продлить линии.

После исправления недолетов на карте появляются измененные области. Каждая область ограничивает территорию на карте, в пределах которой были сделаны изменения.

6. В окне инспектора ошибок нажмите Найти сейчас.

Общее число топологических ошибок отображается справа от списка Показать; количество оставшихся ошибок может отличаться от приведенного в упражнении. Вы заметите, что много ошибок было исправлено. Вы могли бы и дальше продолжать исправление ошибок в этих данных, но вы не будете этого делать, а продолжите изучение способов улучшения качества данных с помощью топологии.

Ошибки еще остались

7. Щелкните Редактор и затем - Завершить редактирование.

8. Нажмите Да, чтобы сохранить сделанные изменения.

9. Закройте ArcMap.

Создание нового полигонального класса объектов

Сейчас вы будете создавать новый класс пространственных объектов - полигонов участков из объектного класса линий границ участков, с которым вы уже работали, и из объектного класса точек, который обеспечит атрибуты для новых объектов участков.

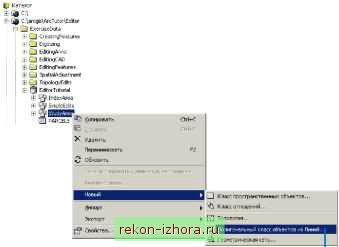

1. Щелкните правой кнопкой на наборе классов StudyArea в ArcCatalog, укажите Новый и выберите Полигональный класс объектов из линий

2. Наберите Lots в качестве имени нового класса объек-

3. Отметьте LotLines.

4. Щелкните на ниспадающем списке точечных классов объектов и укажите Lotlds.

5. Нажмите OK.

К набору данных StudyArea добавляется полигональный класс объектов Lots. Далее вы включите классы объектов Lots и Lotlds в топологию, чтобы вы могли добавить правила, которые помогут вам в процессе устранения ошибок из данных.

Ell StudyArea -Ш Buildings -И Lotlds Н LotLines Ш Lots

-Ш StudyAiea Topology -Ш StudyRegion Ш PARCELS

Добавление классов объектов к топологии

Прежде чем добавлять топологические правила для классов объектов, необходимо добавить классы объектов к топологии.

Важно отметить, что вы используете данную топологию с целью улучшения качества данных полигонального класса объектов, созданного из линий и точек. Необязательно иметь линейные или точечные классы объектов для моделирования участков Lots - некоторые организации могут пожелать хранить класс линий границ LotLine, чтобы аннотировать длину границ участка, другим это может быть неинтересно. Как бы то ни было, атрибут Lots Parcel ID сейчас хранится в полигональном классе объектов-вы используете класс объектов Lotlds для проверки качества данных, которые вы создали. Вы можете принять решение не хранить класс Lotlds, после того как закончили проверку данных.

1. Щелкните правой кнопкой на StudyArea Topology и укажите Свойства.
