Важно отметить, что новый полигон имеет значение <null> для атрибута Parcel ID. Для других участков, которые вы создали с использованием ArcCatalog, значение их атрибута Parcel ID вычислялось из значений точечного класса LotlD. Есть несколько способов, при помощи которых вы можете добавить эту информацию к новому участку. Вы можете редактировать атрибуты участка и набрать соответствующее значение Lot ID. Вы можете выбрать точечный объект LotID и полигон Lot, открыть диалоговое окно Атрибуты, заткем скопировать и вставить значение Parcel ID из одного в другой. Вы даже можете использовать инструмент Переноса атрибутов из панели Векторной трансформации, чтобы передать атрибут от точки к полигону.

В нашем примере вы не будете изменять атрибуты нового полигонального объекта и перейдете к редактированию другого полигона Lot.

Разбиение полигона

Из-за присутствия нескольких ошибок недолета , приведшим к висячим узлам, с пробелами, превышающими три метра, есть участки, которые незамкнуты. Когда этот пробел не дает завершиться границе между двумя участками, а другие границы двух участков были замкнуты, создается большой участок. На этом шаге вы будете делить один из таких участков.

1. Щелкните на кнопке Полный экстент.


2. Удерживая клавишу Z, растяните рамку вокруг участков с южной стороны восточной части изучаемой области.

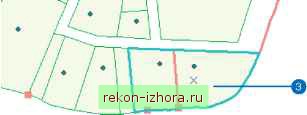

3. Щелкните на одном из участков, находящихся по обе стороны от линейной ошибки для правила Должны совпадать с границей.


Участки неверно представлены единственным объектом. Точечная ошибка на южном конце линейной ошибки является висячим излом из-за недолета . Вы используете новый способ исправления этой ошибки при помощи инструмента из панели Расширенного редактирования.



4. Щелкните Редактор, укажите Дополнительные инструменты редактирования и Расширенное редактирование.


Появляется панель Расширенного редактирования. 5. Щелкните на инструменте Растянуть

[расширенное редактирование Г

Z-

□ О

Инструмент Растянуть работает не так, как опция Растянуть при исправлении топологических ошибок. Не задавая расстояния, вы выбираете объект, до которого этот инструмент растянет линию. После того, как объект выбран, вы щелкаете на линейном объекте, который вы хотите продлить. Поскольку в настоящий момент выбран

участок, все, что нужно сделать - это щелкнуть на линии участка с висячим узлом. Немного увеличьте изображение, чтобы увидеть пробел.

6. Удерживая клавишу Z, растяните рамку вокруг линии рядом с северным краем участка.


7. Поместите курсор над висячим узлом линии.


Когда курсор переместится ближе к конечной точке, на эту точку замкнется голубой кружок. Хотя вы можете щелкнуть где-нибудь на линии, которую вы хотите продолжить, инструмент Растянуть подчиняется текущим параметрам замыкания. Поскольку вы раньше установили замыкание на конечные точки LotLines, инструмент Растянуть будет замыкать линию на них.



8. Щелкните на линии.


Линия растягивается до ближайшего выбранного объек-та-в нашем случае до ребра полигона Lot.

9. Щелкните на кнопке Предыдущий экстент.


10.Щелкните на инструменте Выбрать объекты.


11.Щелкните и растяните рамку вокруг линии, которую вы только что растянули.

При этом также выбирается участок. 12.Щелкните на инструменте Построение объектов.


13.Включите опцию Учитывать существующие объекты.


14.Нажмите OK.

Растянутый до пересечения с границей линейный объект разбивает существующий участок на два объекта.
