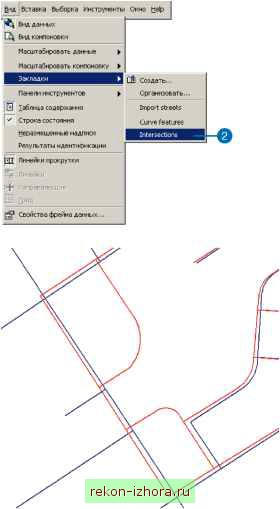

2. Для лучшего отображения трансформируемой области нужно приблизить изображение к области, отмеченной уже созданной закладкой Intersections. В меню Вид выберите Закладки, и щелкните Intersections.


Добавление связей смещения

Связи смещения определяют координаты исходных и целевых точек для трансформации. Связи смещения могут быть созданы вручную или загружаться из файла связей. В этом упражнении вы создадите связи смещения для нескольких точек пересечения в слоях Streets и ImportStreets.

1. Щелкните на инструменте Новая связь смещения в панели инструментов Векторная трансформация.

2. Замкните связь на исходную точку в слое Streets, как показано ниже.





3. Замкните связь на целевую точку в слое ImportStreets, как показано ниже.


4. Продолжайте добавлять связи по периметру пересечений в слоях в направлении против часовой стрелки. Всего вы создадите шесть связей смещения, как показано ниже.


Добавление нескольких связей

Инструмент Несколько связей смещения позволит вам создать сразу несколько связей за одну операцию. Этот инструмент поможет вам сэкономить время, позволяя создавать более одной связи за один раз; в особенности это удобно при работе с объектами - кривыми линиями.

1. Для лучшего отображения трансформируемой области приблизьте изображение к области, отмеченной уже созданной закладкой Curve Features. В меню Вид выберите Закладки и щелкните Curve features.


Для сохранения кривизны объектов добавьте несколько связей в критических точках.



2. Щелкните на инструменте Несколько связей смещения на панели инструментов Векторная трансформация.

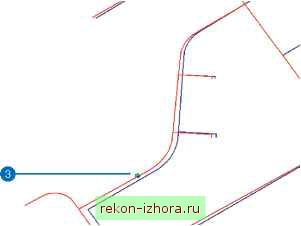

3. Пользуясь инструментом Несколько связей смещения, щелкните на изогнутом объекте в слое ImportStreets.



4. Пользуясь инструментом Несколько связей смещения, щелкните на изогнутом объекте в слое Streets.


5. Вам предложат ввести количество связей. Согласитесь с установкой по умолчанию (10) и нажмите Enter.
