Сохранение изменений

Если вы удовлетворены результатом Векторной трансформации, вы можете прекратить редактирование и сохранить изменения.

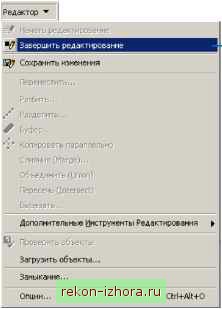

1. В меню Редактор выберите Завершить редактирование.

2. Нажмите Да, чтобы сохранить внесенные изменения.

В этом упражнении вы научились задавать данные для трансформации, создавать связи смещения и связи идентичности, предварительно просматривать результаты трансформации. Дополнительную информацию о Векторной трансформации можно получить в главе Векторная трансформация в руководстве Редактирование в ArcMap.

Подгонка границ листов карты

Процесс подгонки служит для выравнивания объектов, расположенных вдоль границы одного слоя, по отношению к объектам вдоль границы смежного слоя. Слой с объектами, заданными с меньшей точностью, трансформируется, а другой слой используется в качестве целевого. Подгонка происходит при помощи связей смещения, устанавливаемых для трансформации.

В этом упражнении вы подгоните два смежных листа, содержащих данные рек, используя связи смещения, которые вы создадите. Вы также научитесь использовать инструмент Подгонки границ и устанавливать Параметры замыкания для подгонки.

Предполагается, что вы уже запустили ArcMap и добавили панель инструментов Векторная трансформация.

1. Закройте проект Rubbersheet.mxd.

2. Щелкните на кнопке Открыть в панели инструментов Стандартные. Найдите проект EdgeMatch.mxd в каталоге, где установлены учебные данные. (По умолчанию C:\ArcGIS\ArcTutor.)

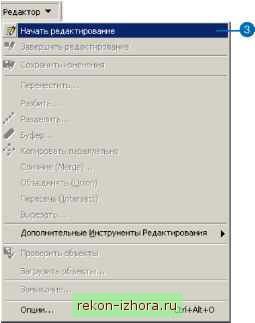

3. В меню Редактор щелкните Начать редактирование.

Установка параметров замыкания

До того, как вы начнете создавать связи, необходимо установить параметры замыкания таким образом, чтобы каждая связь замыкалась на вершины или конечные точки объектов. Подробнее о замыкании читайте в руководстве Редактирование в ArcMap.

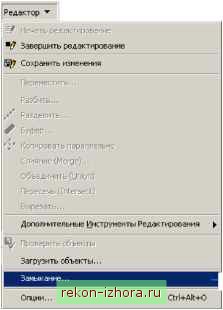

1. В меню Редактор щелкните Замыкание, чтобы открыть диалоговое окно Параметры замыкания.

2. Поставьте отметки напротив слоев StreamsNorth и

StreamsSouth в столбце Конечная точка для замыкания связей смещения на конечные точки этих объектов. Закройте диалоговое окно.
