4. В дереве Каталога, в базе геоданных Montgomery щелкните на таблице Owners. Нажмите закладку Просмотр в правой части основного окна ArcCatalog, чтобы увидеть содержимое таблицы.


5. Нажмите клавишу F2 и наберите Owners , чтобы переименовать таблицу.

6. Правой кнопкой щелкните на таблице Owners в Каталоге и выберите Свойства для просмотра свойств таблицы.

7. В качестве псевдонима таблицы введите Владельцы участков .

8. Нажмите закладку Поля и задайте псевдонимы для полей:

Поле

Псевдоним

OBJECTID Идентификатор объекта

OWNERNAME Имя владельца OWNERPERCENT Доля владения в процентах DEEDDATE Дата акта регистрации

После завершения всех вышеописанных шагов, данные из покрытия отводов и таблицы владельцев земельных участков находятся в базе геоданных. Теперь вы можете использовать расширенные возможности базы геоданных, определив поведение для ваших данных. Начнем с определения подтипов и атрибутивных доменов.



Упражнение 3: Создание подтипов и атрибутивных доменов

Одно из преимуществ хранения данных в БГД состоит в том, что вы можете задавать правила редактирования этих данных. В этом упражнении вы будете задавать эти правила путем создания нового атрибутивного домена для значений диаметра отводных труб, описания подтипов пространственных объектов класса Laterals (отводы), назначения атрибутивных доменов и значений по умолчанию полям таблицы для каждого подтипа объектов.

Атрибутивные домены - это правила, которые описывают допустимые (т.е. правильные с точки зрения вашей задачи) значения поля таблицы (атрибута). Один хранящийся в базе данных атрибутивный домен может использоваться несколькими классами пространственных объектов и таблицами. Однако совсем не обязательно, чтобы все объекты одного класса пространственных объектов или таблицы использовали один и тот же атрибутивный домен.

Например, предположим, что в водопроводной сети для отводных труб гидрантов допустимо давление от 40 до 100 psi, тогда как для домовых отводов (т.е. объектов того же класса, но другого подтипа) эта величина может быть от 50 до 75 psi. Для описания таких условий нужно использовать механизм атрибутивных доменов. При этом вам не нужно разбивать класс пространственных объектов на два независимых класса. Достаточно ввести различия между типами отводов и назначить каждому из них свои наборы допустимых значений (домены) и значения по умолчанию. Это можно сделать, определив подтипы объектов.

Для более получения подробной информации об атрибутивных доменах и подтипах см. раздел о подтипах и доменах в руководстве Построение Базы Геоданных .

Создание атрибутивных доменов

Для создания новых атрибутивных доменов вы будете использовать ArcCatalog. Новый домен кодированных

значений будет определять набор допустимых значений для диаметра труб класса Laterals (отводы).

1. В дереве Каталога щелкните правой кнопкой на базе геоданных Montgomery и выберите Свойства.

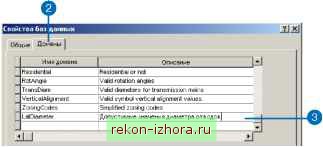

2. Перейдите на закладку Домены.


3. Щелкните на первом пустом поле в столбце Имя домена и введите LatDiameter в качестве имени нового атрибутивного домена. В столбце Описание в той же строке введите описание этого домена - Допустимые значения диаметра отводов .



Теперь вам нужно определить свойства домена: тип полей, с которыми может быть связан домен, какого типа этот домен (кодированные значения или диапазон), правила вычисления значений атрибута при слиянии и разбиении объектов и, собственно, сами допустимые значения.

Домен диапазона определяет диапазон допустимых значений атрибута в виде числового отрезка; домен кодированных значений перечисляет все возможные дискретные значения. В данном случае вы создадите новый домен кодированных значений.

В процессе редактирования пространственных данных вы можете разбивать пространственные объекты на несколько частей или, наоборот, объединять несколько объектов в один. В этих случаях ArcGIS будет использовать правило разбиения для вычисления значений атрибута результирующих объектов на основе исходного и правило слияния - для получения значения атрибута объединенного объекта.

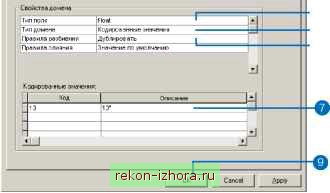

4. Щелкните на строке Тип поля в разделе свойств атрибутивного домена и в появившемся списке типов полей выберите float.


5. Щелкните на строке Тип домена и в появившемся списке выберите Кодированные значения.

6. Щелкните на строке Правила разбиения и в появившемся списке выберите Дублировать. Для строки Правила слияния оставьте предложенный вариант Значение по умолчанию.

Сейчас вы введете допустимые значения, или коды, и для каждого из них - понятное пользователю описание. Как вы увидите позже в этой главе, при работе с ArcMap пользователь оперирует именно этими описаниями, а не представляющими их кодами.

7. В разделе Кодированные значения щелкните на первом пустом поле в столбце Код и введите число 13. Затем введите строку 13 как описание этого кода в столбце Описание.

8. Добавьте в тот же список следующие значения кодов и их описания:

Описание

2.25 2

1.5 1.25

0.75

10 8 6 4

2 1/4 2

1 1/2 1 1/4 1

3/4

Неизвестно

9. Нажмите ОК, чтобы добавить атрибутивный домен в базу геоданных.
