Мастер предлагает имя и кластерный допуск по умолчанию для новой топологии.


Кластерный допуск определяется, исходя из точности пространственной привязки набора данных Landbase. Этот набор данных имеет ограниченный пространственный экстент, диапазон координат с востока на запад 498,461515,641 футов, и с севера на юг - 674,377-691,556 футов, или примерно 3.25 мили в каждом направлении. Благодаря небольшому экстенту, набор данных может поддерживать очень высокую точность: 124999 из 2.14 миллиарда возможных единиц хранения в базе геоданных на одну линейную единицу пространственного измерения. Линейные единицы измерения - футы, таким образом, в этом наборе данных может фиксироваться разница в положении на местности, равная 8 x 10-6 футов. Кластерный допуск по умолчанию равен 1.6 x 10-5 фута и означает, что объекты, расположенные на меньшем расстоянии, будут считаться совпадающими и совмещаться.

Примите имя и кластерный допуск, предложенные по умолчанию.

4. Нажмите Далее.

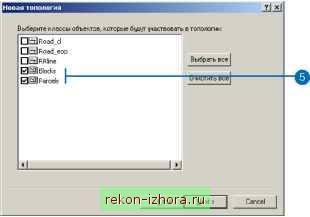

5. Отметьте классы объектов Blocks и Parcels.


Эти классы пространственных объектов будут участвовать в топологии.

Одно правило топологии будет касаться класса пространственных объектов Parcels, а другое - одного подтипа в классе Parcels и одного подтипа в классе Blocks, таким образом, оба класса, Blocks и Parcels должны участвовать в топологии. Если бы один из этих классов уже участвовал в другой топологии или геометрической сети, или был бы зарегистрирован как версия в многопользовательской базе геоданных, он не появился бы в списке классов объектов, которые могут участвовать в топологии.

6. Нажмите Далее.

Следующий шаг мастера позволяет определить число топологических рангов и ранг каждого класса, участвующего в топологии.



Ранги позволяют контролировать, чтобы более точные данные не сдвигались при совмещении с менее точными при проверке топологии. Например, если вы включаете в топологию данные, которые были собраны при помощи GPS, и данные, оцифрованные с карты масштаба 1:000000, можно присвоить данным GPS ранг 1, а данным с карты - ранг 5. В случае проверки топологии при попадании частей объектов в пределы кластерного допуска они будут совмещаться, и при этом объекты с более низким рангом будут перемещаться к объектам с более высоким рангом. Объекты данных GPS не будут перемещаться к объектам карты.

Вы можете выделить до 50 рангов, где 1 -самый высокий ранг. В данной топологии вы будете считать, что все классы объектов имеют одинаковую точность, и не будете устанавливать ранги. Parcels и Blocks имеют одинаковый уровень точности, так как данные класса Blocks были созданы на основе данных об участках Parcels.


8. Нажмите Далее.

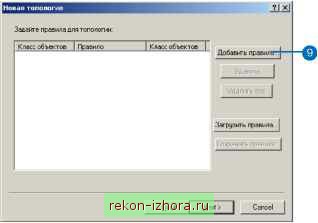

9. Нажмите Добавить правило.




Топологические правила позволяют задавать допустимые пространственные отношения между объектами одного или нескольких классов пространственных объектов, участвующих в топологии.

В большинстве случаев не допускается перекрытие земельных участков, поэтому вы добавите соответствующее правило в топологию.

10. Нажмите на стрелку вниз списка Объекты класса и выберите Parcels.


11. Нажмите на стрелку вниз списка Правило и выберите Не должны перекрываться.

12. Нажмите OK.

Итак, вы создали правило, ограничивающее топологические отношения объектов внутри одного класса пространственных объектов. Теперь вы создадите правило, касающееся пространственных отношений объектов, принадлежащих к соответствующим подтипам двух разных классов пространственных объектов. Правило будет обеспечивать, что жилые участки будут находиться строго в пределах кварталов жилых участков.


14. Нажмите на стрелку вниз списка Объекты класса, затем нажмите на плюс возле класса Parcels и выберите Residential ( жилые ).


Residential - это подтип в классе Parcel, к которому относятся участки, предназначенные для жилья.
