Создание нового набора классов объектов

Набор классов объектов в базе геоданных может содержать множество классов пространственных объектов, имеющих общую пространственную привязку. Так как у классов объектов одинаковая пространственная привязка, они могут участвовать в топологии и геометрической сети с другими классами этого же набора классов объектов. На этом шаге вы создадите набор классов объектов и вычислите XY домен для ваших данных.

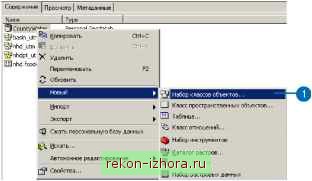

1. Щелкните правой кнопкой на базе геоданных CountyWater, укажите Новый и выберите Набор классов объектов.

Появится диалоговое окно Новый Набор классов объектов. В нем вы дадите имя новому набору.

2. Напечатайте WaterResources в текстовом поле Имя.

3. Нажмите Редактировать.

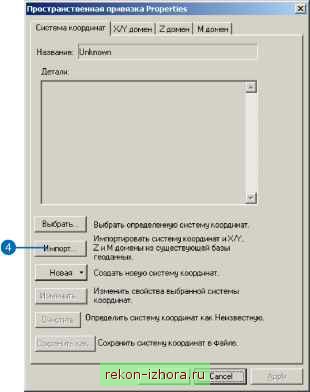

Появится диалоговое окно свойств пространственной привязки. С помощью него вы импортируете систему координат из исходного покрытия.

Появится диалог поиска набора данных.

5. Перейдите к папке TopologyData в папке BuildingaGeodatabase. Ее местоположение по умолчанию - C:\arcgis\ArcTutor\BuildingaGeodatabase.

Вы будете импортировать систему координат из покрытия nhd utm. Это покрытие - участок, вырезанный из набора данных National Hydrography. Это покрытие было переведено из географических координат в систему координат UTM. Экстент этого покрытия соответствует экстенту классов объектов, которые вы планируете загрузить в набор классов объектов.

Нажмите на nhd utm.

Нажмите Добавить.

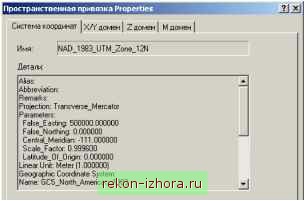

Теперь диалог свойств пространственной привязки отображает систему координат, импортированную из покрытия.

Импорт системы координат из существующего покрытия или класса пространственных объектов - один из способов установить систему координат набора классов объектов. Этот способ хорошо использовать, когда набор данных, откуда вы импортируете систему координат, покрывает всю территорию, данные о которой планируется загрузить в новый набор классов объектов.

ArcCatalog устанавливает точность и XY домен набора классов объектов, опираясь на экстент данных, систему координат которых вы импортировали. Преимущество такого подхода заключается в том, что загружаемые данные точно поместятся в пределы экстента набора классов объектов и будут храниться с максимально возможной точностью. Однако, максимальная точность не всегда необходима, а по умолчанию XY домен всего лишь примерно в два раза больше максимального из измерений исходного набора данных. Поэтому, если вы предполагаете добавлять некоторые данные за пределами

экстента исходных данных, вам следует настроить точность и XY домен вручную. Вы не сможете загрузить класс пространственных объектов в набор классов объектов, если его координаты попадают за пределы XY домена набора данных, а также вы не сможете изменить XY домен после создания набора классов объектов.

8. Перейдите на закладку X/Y домен.

По умолчанию диапазон от минимальных до максимальных значений X и Y позволяет хранить эти данные, но данный округ лишь немногим больше площади маленького водосборного бассейна, а вам потребуется перемещаться по карте и добавлять данные, касающиеся других округов. Таким образом, вам придется изменить значения XY домена.
