Все, кроме одного класса объектов, будут участвовать в топологии.

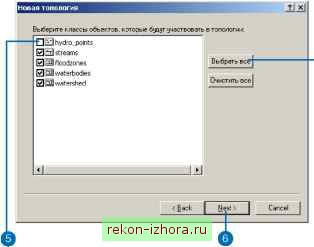

5. Уберите отметку возле hydro points.

Вам не требуется управлять какими-либо пространственными отношениями для этих точечных объектов.

6. Нажмите Далее.

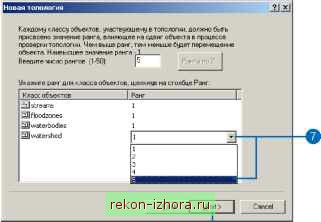

7. Щелкните в столбце Ранг возле класса пространственных объектов watershed и выберите 5.

Класс объектов watershed содержит наименее точные данные во всем наборе данных. Они были оцифрованы вокруг водотоков, чтобы обозначить примерные границы. Так как качество этих данных низкое, вы выбрали более низкий ранг - 5. Это предотвратит привязку более точных объектов к объектам класса водоразделов (watershed) при проверке топологии. Все остальные классы объектов имеют одинаковую точность, поэтому им будет присвоен ранг 1.

8. Нажмите Далее.

Существует целый ряд пространственных отношений, которые вы будете контролировать с помощью этой топологии. Требуется, чтобы объекты всех классов не перекрывали друг друга, чтобы не перекрывались полигоны классов водных объектов и затопляемых зон, а также чтобы в классе водотоков объекты не имели псевдоузлов.

9. Нажмите Добавить правило.

.таг\-

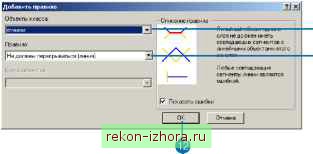

10. Нажмите на стрелку вниз списка Объекты класса и выберите streams.

11. Нажмите на стрелку вниз списка Правило и выберите Не должны перекрываться.

12. Нажмите OK.

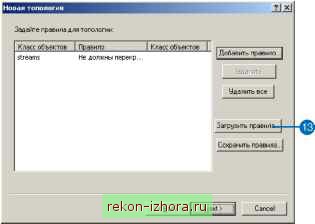

Правило добавилось в список на этой панели мастера.

В обычном случае вы бы продолжили добавление правил топологии для каждого из топологических отношений, которые вы хотите определить. Правила для этой топологии уже были сохранены в файле правил, поэтому вы можете загрузить их.

14. Перейдите в папку TopologyData. Ее местоположение по умолчанию - C:\arcgis\ArcTutor\BuildingaGeodatabase.

15. Щелкните WaterResource Topology rules.rul.

16. Нажмите Открыть.

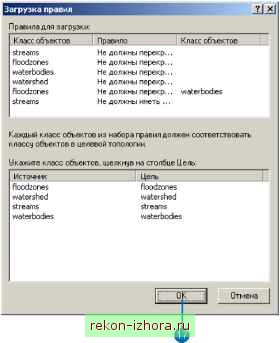

Появляется диалоговое окно Загрузить правила. Если классы пространственных объектов, перечисляемые в правилах, имеют имена, отличные от тех, которые содержатся в наборе данных, вы можете использовать это диалоговое окно, чтобы сопоставить их.

17. Нажмите OK.

Правила добавлены к топологии.
