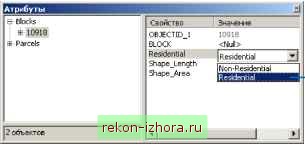

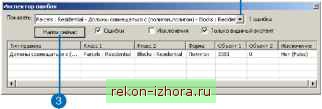

Промышленность Ижоры --> Использование дигитайзера 2. Щелкните на списке, чтобы указать, какие типы ошибок будут показаны, и щелкните Parcels: Residential - Должны совмещаться с - Blocks: Residential. 3. Нажмите Найти сейчас. Инспектор ошибок покажет ошибку, присутствующую в текущем экстенте. Вы также можете использовать Инспектор ошибок для обнаружения ошибок вне зависимости от их типа или от того, находится ли ошибка в видимом экстенте, кроме того, вы можете воспользоваться Инспектором, чтобы обнаружить исключения из правил топологии. Исключение - это ошибка, помеченная как действующее исключение из правила топологии. 4. Закройте диалоговое окно Инспектор ошибок. Исправление топологических ошибок В данном наборе классов объекты класса Blocks представляют городские кварталы. Эти объекты созданы лишь с демонстрационной целью для данного учебного курса. Класс Blocks имеет поле подтипа, которое кодирует кварталы как Residential (жилые), либо Non-Residential (нежилые). Объекты Residential могут использоваться отделом планирования и зонирования, чтобы отслеживать, действительно ли участки данного квартала используются под жилые дома. Эта информация может затем применяться в процессе выдачи разрешений на различные виды бизнеса или при пересмотре результатов зонирования. Топологическое правило Должны совмещаться с требует, чтобы жилые участки были покрыты или попадали в пределы объектов кварталов, помеченных как жилые. Вы включите слой Block и взглянете на ситуацию. 1. В таблице содержания включите слой Blocks. Слой Blocks частично прозрачен, поэтому вы можете сквозь него видеть объекты участков. Квартал, который содержит объект ошибки, является нежилым (Non-Residential). Первый объект класса Parcel, который вы редактировали, исходно был нежилым. При редактировании вы изменили его подтип на Residential (жилой), и это вызывает топологическую ошибку. Есть несколько возможных способов реакции на эту топологическую ошибку: Удалить объект жилого участка. Создать новый объект квартала, который покрывает жилой участок. Отметить ошибку как исключение. Игнорировать ошибку. Изменить подтип объекта Block на Residential. Изменить подтип объекта Parcel на Non-Residential. Нужный способ зависит от практики отдела планирования при работе с классами Block и Parcel. Удаление участка в данном случае не рассматривается. Создание нового специального объекта квартала (Block), так же как и причисление этой ошибки к исключениям или игнорирование ошибки, не соответствуют принятой в отделе практике управления объектами кварталов и блоков. Два наиболее приемлемых варианта - это изменение подтипа квартала на Residential или возвращение подтипа участка на Non-Residential. Предположим, что первоначальное изменение было корректно и для этого участка действительно предполагается изменить подтип на Residential. Следовательно, нужно внести изменения в данные квартала, чтобы отразить его новый статус в качестве квартала, содержащего жилой участок. 2. Щелкните на инструменте Выбрать объекты. 3. Щелкните на объекте квартала, содержащем объект ошиб- Квартал сейчас выбран. 4. Щелкните на кнопке Атрибуты в панели Редактора. Появляется окно Атрибуты. 5. Щелкните в столбце Значение рядом с Residential и в ниспадающем списке укажите Residential. Квартал изменяет подтип на Residential, и символ квартала также изменяется на карте.
|
