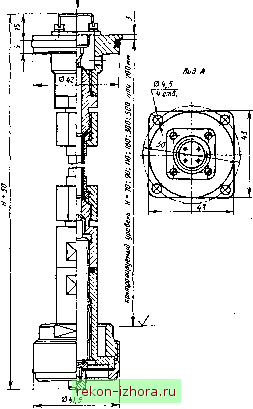

Для монтажа на крышке бака А


Наличие потенциала на выводах

штепселыюго разъема при уровне

схемы

ниже контролируемого

выше контролируемого

2 - 3

Примечания: \. Стабилизированный постоянный ток 24 В подается на выводы 1 (-)-) и 2 (-) штепсельного разъема.

2. Лля схемы 9 выводам штепсельного разъема соответствуют провода; 1- красный; 2- белый; 3- синий.

3. Минимальная высота контролируемого уровня 40 мм от дна бака.

4. Погрешность срабатывания ±5 мм.

5. Максимальный ток нагрузки 0,19 А.

Шифр обозначения завода-изготовителя

С53-

Контролируемый уровень Н, мм (только для монтажа на нрышне бана)

Обозначение по классифичатору

Номер схемы 6,8 или 9

KaieixipHfl размещения

Климатическое исполнение УХЛ или О

Наличие световой индикации: С-имеется (кроме схемы 6 : Н- отсутствует



11.7. Термометры манометрические

Выходной сигнал

Предел измерений, °С

Класс точности

Длина соединительного капилляра, м

ТКП-60/ЗМ

Показывающий

0-120; 25- 125

1; 1,5

1,6; 2,5; 4; 6; 10; 12; 16; 25

ТГП-100

-5400

1,6; 2,5; 4; 5; 6; 10; 16

ТКП-100

-25-300

1,6; 2,5; 4; 5; 6; 10; 16

ТГП-100 Эк

Показывающий

-50-400

1; 1,5

1,6; 2,5; 4; 10; 16

ТКП-100 Эк

сигнализирующий

-25-=-300

6; 10

Примечания: 1. Давление измеряемой среды до 25 МПа. 2. Изготовитель: Казанское ПО Теплоконтроль .

Т35В2М ПОТУ25-02.202176 - 79 Орловского ПО Промприбор (диапазон 0-100 °С; размеры 155X135X36 мм; масса 0,5 кг).

ВНИИГидроприводом разработаны преобразователи температуры типа ДТПС, состоящие из комплекта термоэлектрических преобразователей ДТЖ (рис. 11.6, а) для жидкости и ДТП1, ДТП2 - для поверхностей, а также соединительной коробки (рис. 11.6, б), на восемь входов. Основные параметры: давление до 32 МПа, диапазон 10 - 80 °С; погрешность < 0,05 С; вязкость жидкости < 250 мм/с (сСт); тепловая инерция < 0,3 с.

Вяскость измеряют с помощью аппаратов Энглера, вискозиметров ВПЖ-2 по ГОСТ 10028 - 81 или полуавтоматических лабораторных вискозиметров ВЛК-1Б Ле-нинаканского опытного завода аналитических приборов (переносной вариант ВР-2033).

Уровень загрязнения масла определяется с помощью анализаторов загрязнения ФС-

151 НПО Аналитприбор (г. Тбилиси), в основу которых положен фотометрически-счетный метод подсчета частиц определенных размерных групп. Портативные приборы типов ПКЖ-904А и ПКЖ-904В (взрыво-безопасный) Саратовского НИТИ имеют диапазоны измерения частиц 5 - 10; 10 - 25; 25 - 50; 50 - 100; 100 - 200 и более 200 (масса с блоком индикации 16,5 кг). Для отбора проб .могут использоваться пробоотборники ПГР-1 Бакинского приборостроительного завода. Аппарат АЛ-1 для определения коррозионной стойкости минеральных масел выпускается Горийским опытным заводом аналитических приборов.

Перемещения определяются универсальными средствами измерения длины, а в динамических процессах - различными датчиками. Для малых перемещений (до 3 мм) удобно использовать датчики в виде изгибаемой пластины с наклеенными на нее с обеих сторон тензорезисторами, которые соединены по мостовой схеме и выдают сиг-

5 (nodspHifmo)


ТермачудствительныО спай

Входы meppiantip Масса - 18 кг

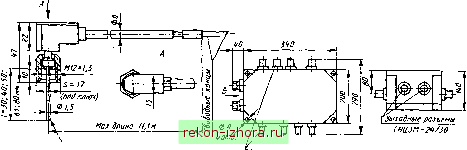

Рис. 11.6. Раз.черы преобразователей температуры типа ДТПС, состоящих из термоэлектрических преобразователей ДТЖ (а) и соединительной коробки (б)



нал через усилить,1ьУТ4-1 поТУ25.01.101 - 68 на светолучевой осциллограф Н-117/1. Портативный показывающий прибор модели 275 по ТУ2.034.5748542.34 - 89 Московского завода Калибр с индуктивным преобразователем измеряет линейные пере.ме-шения в диапазонах zt2,5-f-zh2500 мкм с погрешностью не более 2 %, выдает соответствующий аналоговый сигнал и формирует команды о выходе контролируемого параметра за поле допуска.

Скорость определяют с помощью линейки и секундомера; удобно пользоваться прибором, состоящим из двух бесконтактных выключателей БВК, расположенных друг от друга на определенном (базовом) расстоянии, и электросекундомера, фиксирующего время прохождения движущимся органом базового расстояния. В динамических исследованиях применяют различные датчики, в том числе тахогенераторы, свя-

занные с движущимся органом через фрикционный ролик.

Ускорение может измеряться датчиками сейсмического типа, в которых пластина датчика перемещения, расположенная в плоскости, перпендикулярной направлению движения, закреплена одним концом на движущемся органе, а на другом ее конце установлена определенная масса.

Для измерения угла поворота используются датчики ВЕ178А5 (см. рис. 6.46).

Время контролируется механическими двухстрелочными секундомерами СДСпр-1-2 2-го Московского часового завода, электросекундомерами ПВ-53Л (лабораторный) и ПВ-53Щ (щитовой) по ТУ 25-07.1296 - 77 приборостроительного завода (г. Владикавказ). Для измерения времени и формирования управляющего сигнала используются электронные секундомеры-таймеры СТЦ-1 (настольный) и СТЦ-1 Щ (щитовой) по ТУ 25-

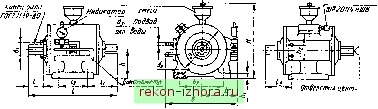

11.8. Размеры (мм) и параметры порошковых тормозов ПТ-...М1

Заа(/8ка магнитной

Здектроразъеп


равые ГОСТ пои-Tl

Типоразмер

Конец вала гост 1139 - 80

Центровые отверстия

гост

14034- 74

ПТ-2,5М1

Д6Х16Х Х20С-SjC

ПТ- 6М1

39,6

Д6Х21Х Х25С-SjC

ПТ-16М1

65,7

1294

Д6Х28Х X34C-SiC

ПТ-40М1

70,8

Д8Х42Х X48C-SiC

ПТ-100М1

Д8Х52Х

X6oc-SiC

ПТ-250М1

230 622

Д8Х62Х X72C-SiC

НМ20
