j 1


г) а)

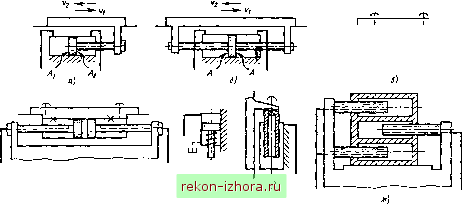

Рис. 3.1. Конструктивные суемы гидроцилиндров

При двустороннем штоке (б) площади А поршня одинаковы и v, = Vj. Недостатки таких цилиндров - увеличенная длина и необходимость второго уплотнения для штока. Иногда бывает удобнее закрепить шток на станине, а корпус цилиндра связать с движуицшся органом (в, г). В этих случаях масло в цилиндр подводится через отверстие в штоке, однако требуются специальные отверстия для выпуска воздуха из верхних частей рабочих полостей (при нормальной работе заглушаются пробками). Для зажимных и фиксирующих механизмов широко применяются цилиндоы односто-

юннего действия (д). Плунжерный цилиндр е) способен перемещать вертикально расположенный рабочий орган только вверх; движение вниз происходит под действием силы тяжести. С помощью нескольких плунжерных цилиндров (ж) можно получить движение в обе стороны. Плунжерные цилиндры проще в изготовлении, так как отпадает необходимость в трудоемкой обработке внутренней поверхности (зеркала) цилиндра.

Основные расчетные зависимости приведены в гл. 10 [см. (10.20) - (10.41)].




Гидроцилиндры поршневые по 0СТ2 Г25-1 - 86 (табл. 3.1) имеют десять конструктивных исполнений (типов), В качестве примера на рис. 3.2 показана конструкция цилиндра типа 7, состоящего из следующих основных деталей: гильзы 6, крышек 1 и 9, поршня 4, штока 10, разрезной гайки 2; тормозных втулок J и 5, фланцев 7, полуколец 8, втулки И, передней опоры 12, крышки 14, дросселей 15, обратных клапанов 16 и винтов 17. Уплотнение поршня по диаметру D обеспечивается с помощью чугунных поршневых колец, а уплотнение штока по диаметру d - с помощью шевронных уплотнений 13, натяг которых регулируется путем изменения толнщкы пакета прокладок между крышками 14 и 9. Масло в цилиндр подводится через отверстия d{i для выпуска воздуха в крышках 1 я 9 предус-

мотрены отверстия, заглушаемые пробками. В исполнениях с торможением втулки 3 и 5 в конце хода входят в соответствующие расточки крышек 1 и 9, поме чего слив масла из рабочей полости возможен лишь через дроссель 15, регулирующий эффективность торможения. После реверса движения маато в рабочую полость поступает через клапан 16.

Цилиндры имеют два исполнения по торможению: 1 - без торможения, 2 - с торможением (кроме типа 5); два исполнения по типу уплотнения поршня: 1 - манжетами (кроме типов 7 - 9), 2 - поршневыми кольцами. Шифр обозначения цилиндров показан на рис. 3.3.

Основные параметры серийно выпускаемых цилиндров приведены в табл. 3.2, размеры - в табл. 3.3.

1 1 1- ЮОх 50х 630 УХЛ ~4~ 0СТ2 Г25-1-86

Тип гидроцилиндра О ... 9

Исполнение по торможению: 1 -без торможения; 2-е торможением

Исполнение по типу уплотнения поршкй:

1-манжетами;

2-поршневыми кольцами

Категория размещения

Климатическое исполнение УХЛ или О

Величина хода S,MM

Диаметр ило-на d, мм

Диаметр поршня D, мм

Рис. 3.3. Шифр обозначения гидроцилнидров по ОСТ2 Г25-1 - 86

3.1. Конструктивные исполнения гидроцилиндров по ОСТ2 Г25-1 - 86

Тип гидро-

ци-линд-

Особенности исполнения

Диаметр поршАя D и эскиз креплення

С односторонним штоком на нсминальное давление р =10 МПа, с резьбовым присоединением трубопровода и установочной плоскостью у основания

П=80- 125мм

То же с установочной плоскостью по оси цилтшдра

V=S0-1Z5MM

ч-П(ШН



Продолжение табл. 3.1

Тип мдро-ци-

Л1НД-

Особеииости исполнения

flifaMerp поршня D и эскиз крепления

С односторонним штоком, фланцевым присоединением трубопровода и установочной плоскостью у основания (Р о = J6 МПа)

п=ш-згомм

То же с установочной плоскостью по оси цилиндра

л=гоо-згомм

с двусторданим штоком и резьбовым присоединением трубопровода = 2,5 МПа)

V=JZ-fJMAf

V=70; SOmm

чтт

То же со стыковым присоединением трубопровода

SSOmm

С двусторонним штоком, подводом рабочей жидкости через штоки н креплеотем к верхней плоскости = =6,3 МПа)

23=63; 10 мм

V-80~W0mh

с односторонним штоком (piij, = 6,3 МПа)

2? = *Р-Г25 л,

С двусторонним штоком = 2,5 МПа)

с двусторонним штоком, подводом рабочей жидкости через штоки и креплением к верхней плоскости (р о = 6,3 МПа)

с1 = БЗ-110мм r->ft

Примечание. Ход i цилиндров по ГОСТ 6540-68 {см. с. 44), при работе штокл на сжатие i<10O.
