м j нгв-

Международные присоединительные размеры

Клапан предохранительный встраиваемый

Диаметр условного прохода: 10-10 мм; 20-20 мм: 32-32 мм

Номинальное давление 32 МПа

Исполнение по способу монтажа: С-сты К080Й; Т-1ру<5нь й

Исполнения по схеме (см.табл. 5.5): 2-е дис!анционным шдравличеснимуправлением раэфузной;

3-е электроуправлением,нормально отрытый; 4 -с электро>лравлением, нормально закрытый

Категория размещения

Нпиматичес1Юв исполнение

Исполнение по роду тока и напряжению апектралгнита пилота (только для электроупоааляемых клапане 24-24В посюяжыйтоя; 110-110 В переменный ток; 220-220В переменный ток

Исполнение по иоААНнальнокдудаалеиик): не уиазы8автся-6Л МПа; 1 -1 ОМПа; 2-20 МПа;3-32 МПа

Исполнение по виду регупнрсвочного устро йства:

В-с регулировочным винюми головкой под ключ; Р-с рукояткой,

П -с защитным колпачком и спгюмбированием; К-с замковым устройствсм

Рис. 5.9. Шифр обозначенпя предохранительных клапанов непрямого действия типа .МКПВ дл.ч стыкового и трубного монтажа


а) (?; S)

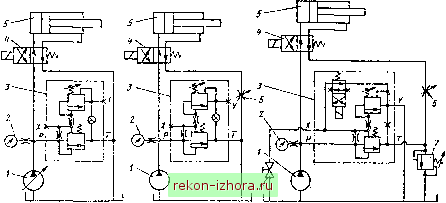

Рис. 5.10. Типовые с<емы Г!г,1меис:1кя ..л.т.ицш гиг i MKfii! л is ..г:,.кт iii о н rpjo-ioio -иозтж;!



! ! i i

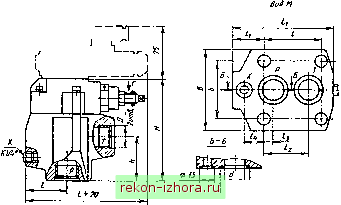

5.7. Габаритные и присоединительные размеры (мм) клапанов тина МКПВ для стыкового и трубного монтажа

мля испопнений с злёктроупршёнйём


Вид Г Исполнение Р

Исполнение П

Исполнение 8


с 31. рт


Для исполнеиаО

глешрот- Ч длениеп у,

Типоразмер

МКПВ-10/ЗС...

53,8

47,5

22,1

53,8

20,5

МКПВ-20/ЗС..

66,7

34,5

55,6

11,1

23,8

25 ;

МКПВ-32/ЗС...

88,9

42,5

76,2

12,7

31,8

82,6

МКПВ-10/ЗТ...

М27Х2

55,5

МКПВ-20/ЗТ...

МЗЗХ2

МКПВ-32/ЗТ...

М48Х2

56 Л

Присоедашительные размеры клапанов стыкового монтажа выполнены в соответствии с ГОСТ*Щ 26890 - 86 (см. табл. 42), трубного монтажа - ГОСТ 25065 - 90 (см. табл. 8.37). >*

Предохранительные клапаны непрямого действия по ТУ2-0.53-5749043-002 - 88 (рис. 5.11) состоят из следующих основных деталей и узлов: корпуса 4, переливного золотника J, пружины 9, вспомогательного клапана /j, Масло из напорной линии под-

водится в полость 6 клапана и отводится от него в стивную линию через отверстие 5-Полость 6 каналом 2 соединена с полостью 1 ] и через малое отверстие 7 - с полостью JO, откуда масло через клапан 13 может поступать в сливную линию по каналу



Если давление в гидросистеме не превышает давления настройки клапана ]3 (регулируется винтом 15, сжимающим пружину 14), последний закрыт, давления в торцовых полостях золотника 5 одинаковы, и золотник прижат пружиной 9 к своему конусному седлу, разъединяя напорную и сливную линии. Когда усилие от давления масла на конус 12 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и масло в небольшом количестве из полости 6 по каналам 7 и 11 проходит в сливную линию. Из-за потери давления в отверстии 7 давление в полости 10 уменьшается, и Золотник усилием от давления в полостях 6 и / перемещается вниз, сжимая пружину 9 и соединяя напорную линию со сливной. Перемещение золотника вниз происходит до тех пор, пока усилия от давления в полостях / и 6 не уравновесят усилие от давления в полости 10 и усилие пружины 9, после чего давление в полости б (напорной линии) автоматически поддерживается постоянным.

Ктацан может использоваться для разгрузки системы от давления. Если отверстие 8 соединить с линией слива, давление в полости 10 упадет, и золотник J под действием небольшого давления ( - 0,3 МПа) в полостях 1 к 6 опустится, сжимая сравнительно слабую пружину 9 и соединяя иапор-


Рис. 5.П. Конструкция предохранительных клапанов непрямого действия по ТУ2-053-5749043-С02 - 88

ную линию со сливной. При этом все масло, подаваемое насосом, сливается в бак. В аппаратах с электрическим управлением разгрузка производится при выключенном электромагните пилота, который устанавливается на клапане 13.

5.8. Основные параметры предохранительных клапанов непря.чого деГхтвия

Параметр

Диаметр уатовного прохода

Dy, мм

Расход масла, л/мин:

номинальный (Q o )

макси.чальный

минимальный (QJ

Сум,чарные jTcqxH, см/.чин, не более

100; 100; 200

200; 200; 400

ЗСО; 300: 600

Масса, кг

3,8(5,3)

6,8 (8,3)

11,8(13)

В зависимости от исполнения по давлению настройки (для аппаратов с электроупрзвлеттем на 50 см/мип больше).

в скобках - с электроуправлением.

Примечания: 1. flaaie.ine (МПа): настройки 0,3 - 10; 1 - 20 или 1,6 -32: максимальное 12,.!; 25 и.ли 40; в линии слива не более 0,15.

2. Измене1ше давления в диапазоне расходов Q - Q не более 0,4 МПа.

3. Из.ченение даахения в д;1апазоне расходов от 1,5 л/мнн до (3 д не более 0,5; 1 luia 2 МПз (в зависимости от исполнения по даа1ению настройки).

4. Давление разгрузки 0,3 МПа.

5. Время набора давления после разгрузки не 5aiee 0,2 с.

6. Установленный ресурс в режиме перелива 3400; 2400 или 2000 чсоответствеш:о при лааиниях 10, 20 нлч 32 МПа.
