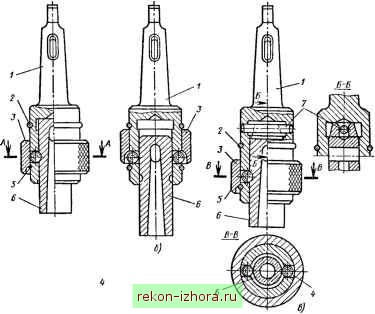

Рис. 11. Быстросменные патроны:

й -с ведущими шариками; 6 - бет инструмента; в -с ведущей шпилькой; 1 - корпус с хвостовиком; 2, 5 - пружинные кольца; } - обойма; 4 - шарики; б - втулка; 7 - шпилька

Быстросменные патроны с ведущей шпи.пькой (рис. 11, в) по-зво.пяют передавать крутящие моменты значительно большие, чем патроны с ведущим шариком. Шпилька в патронах служит поводком для сменных вту.пок, в которых имеется соответствующий открытый паз на конце. Шарики в патроне лишь удерживают вту.пку от выпадания, а крутящий момент не передают, поэтому на вту.пках делается кольцевая канавка, а не уг.публение.

К каждому быстросменному патрону придается комплект сменных вту.пок (вставок) с гнездами под раз.пичный инструмент.

ПАТРОНЫ ДЛЯ РАЗВЕРТОК И МЕТЧИКОВ

Жесткое закрепление осевого инструмента (зенкеров и разверток) не всегда обеспечивает по.пучение точных размеров отверстий. Одна из причин такого яв.пения - несоосность обра-




Рис. 12. Качающийся патрон

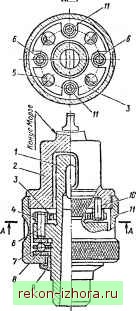

Рис. 13. Плавающий патрон:

7 - корпус; 2 - хвостовик; 5 - поводковое кольцо; 4 -втулка; 5, 7-шарики; б, 70 - штифты; 8 -кольцо; 9 - предохранительная втулка; 77 - гайка

батываемого отверстия и жестко закрепленного инструмента.

Самоустанавливающиеся патроны обеспечивают возможность перемещения инструмента при работе с целью достижения соосности инструмента и обрабатываемого отверстия. Для этой цели имеются три вида патронов: качающиеся, позволяющие инструменту устанавливаться под некоторым углом к оси шпинделя; плавающие, которые обеспечивают перемещение инструмента в направлении, перпендикулярном к его оси, и самоустановку в отверстии; качающиеся и плавающие, которые обеспечивают инструменту и угловые смещения и перемещения в направлении, перпендикулярном к оси шпинделя станка.

Качающийся патрон для разверток {рис. 12) состоит из корпуса 1, в отверстии которого на штифте 4 с некоторым зазо-



ром установлена втулка 5 с коническим отверстием под хвостовик развертки. Шарик 3 и подпятник 2 образуют осевую опору втулки 5. При работе втулка может качаться в пределах имеющегося зазора, обеспечивая поворот развертки на некоторый угол относительно оси шпинделя и, следовательно, некоторое смещение оси развертки относительно оси обрабатываемого отверстия. Патрон прост по конструкЩ1и, но при его использовании развертка работает с перекосом, что ухудшает качество поверхности обрабатываемого отверстия.

Плавающие патроны обеспечивают свободное совмещение оси инструл!ента с осью обрабатьгваемого отвфстия без перекоса инструмента. Плавающий патрон с коническим хвостовиком (рис. 13) состоит из корпуса ] с коническим отверстием под хвостовик гшструмента. Во фланце корпуса запрессованы два штифта 6, на которые надеты втулки 4. Такие же два штифта 10 запрессованы в двух диаметрально противоположных отверстиях торца хвостовика 2; на штифтах 10 также находятся втулки. Между фланцем корпуса и торцом хвостовика расположено поводковое кольцо 3, в четырех гнездах которого размещены шарики 5, передающие осевую силу инструмента через фланец хвостовика. В поводковом кольце имеются четыре паза, в которые входят втулки штифтов 6 и 10. Таким образом, при работе патрона крутящий момент от хвостовика

2 к корпусу 1 передается через штифты 10, поводковое кольцо

3 и штифты 6.

Поджим фланца корпуса к торцу хвостовика осуществляется гайкой 11, соединенной с хвостовиком резьбой. Между гайкой и фланцем корпуса для уменьшения трения установлены шарики 7, находящиеся в сепараторе между двумя кольцами 8. Втулка 9 на корпусе предохраняет патрон от загрязнений. Конструкция патрона исключает перекос инструмента при работе и допускает смещение ( плавание ) до 1,5 мм корпуса 1 с инструментом в плоскости, перпендикулярной к оси вращения.

От способа крепления метчика на станке во многом зависит качество нарезаемой резьбы. Конструкцию патрона для закрепления метчика выбирают, исходя из условий работы, применяемого оборудования, вида заготовки, способа нарезания резьбы. Разновидности патронов для жесткого крепления метчиков представлены на рис. 14.
