Лезвие имеет следующие элементы (рис. 1); переднюю поверхность лезвия у4(1) - поверхность лезвия инструмента, контактирующего в процессе резания со срезаемым слоем и стружкой ; главную заднюю поверхность лезвия

Аа - поверхность лезвия инструмента, контактирующую в процессе резания с поверхностями заготовки; режущую кромку - кромку лезвия инструмента, образуемую пересечением передней и задней поверхностей лезвия; она имеет радиус скругления р, представляющий радиус кривизны режущей кромки в сечении ее нормальной секущей плоскостью; главную режущую кромку К (2) - часть режущей кромки, формирующую большую сторону сечения срезаемого слоя; вспомогательную режущую кромку К (3) - часть режущей кромки, формирующую меньшую сторону сечения срезаемого слоя; главную заднюю поверхность А (4) - заднюю поверхность лезвия инструмента, примыкающую к главной режущей кромке; вспомогательную заднюю поверхность А (5) - заднюю поверхность лезвия инструмента, примыкающую к вспомогательной режущей кромке; вершину лезвия (6)- участок режущей кромки в месте пересечения двух задних поверхностей. У проходного токарного резца вершиной является участок лезвия в месте пересечения главной и вспомогательной режущих кромок; у резьбового резца - участок лезвия, формирующий внутреннюю поверхность резьбы; у сверла - точка пересечения главной и вспомогательной режущих кромок.

Лезвие имеет радиус вершины г, представляющий собой радиус кривизны вершины лезвия.

Обработка резанием определяется следующими кинематическими элементами и характеристиками процесса резания.

Главное движение резания - прямолинейное поступательное или вращательное движение заготовки или режущего инструмента, происходящее с наибольшей скоростью в процессе резания (главное движение может входить в состав сложного формообразующего движения, например при обработке резьбы точением).

Скорость главного движения резания v - скорость рассма-

Рис. 1. Конструктивные параметры токарного резца

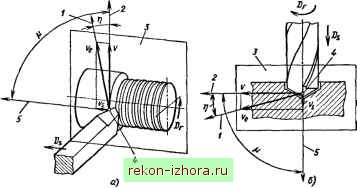

Рис. 2. Элементы движений в процессе резания при обтачивания (а) и сверлении (б):

1 - направление скорости Vf результирующего движения резагая; 2 - направление скорости v главного движения Dp; 3 - рабочая плоскость Р; 4 - рассматриваемая точка режущей кромки; 5 - направление скорости Vj движения подачи Ds

триваемой точки режущей кромки или заготовки в главном движении резания.

Движение подачи - прямолинейное поступательное или вращательное движение режущего инструмента или заготовки, скорость которого меньше скорости главного движения резания, предназначенное для того, чтобы распространить отделение слоя материала на всю обрабатываемую поверхность. В зависимости от направления движения подачи различают следующие движения подачи; продольное, поперечное и комбинированное.

Скорость движения подачи - скорость рассматриваемой точки режущей кромки в движении подачи.

Подача S - отношение расстояния, пройденного рассматриваемой точкой режущей кромки или заготовки вдоль траектории этой точки в движении подачи, к соответствующему числу циклов или определенных долей цикла другого движения во время резания или к числу определенных долей цикла этого другого движения. Под циклом движения понимают полный оборот режущего инструмента или заготовки. Долей цикла является часть оборота, соответствующая угловому шагу зубьев режущего инструмента.



Подача на оборот - подача, соответствующая одному обороту инструмента или заготовки.

Подача на зуб S. - подача, соответствующая повороту инструмента или заготовки на один угловой шаг зубьев режущего инструмента.

Результирующее движение резания - суммарное движение режущего инструмента относительно заготовки, включающее главное движение резания, движение подачи и касательное движение.

Рабочая плоскость Р - плоскость, в которой расположены направления скоростей главного движения резания и движения подачи (рис. 2).

Угол скорости резания т) - угол в рабочей плоскости между направлениями скоростей результирующего движения резания и главного движения резания.

Угол подачи ц - угол в рабочей плоскости между направлениями скоростей движения подачи и главного движения резания.

Поверхность резания R - поверхность, образуемая режущей кромкой в результирующем движении резания.

Поверхность главного движения - поверхность, образуемая режущей кромкой в главном движении резания.

Обрабатываемая поверхность - поверхность заготовки, которая частично или полностью удаляется при обработке.

Обрабопитная поверхность - поверхность, образованная на заготовке в результате обработки.

На рис. 3 показаны поверхности обрабатываемой заготовки.

При обработке резанием различают три системы координат (ГОСТ 25762-83):

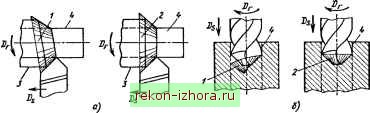

Рис. 3. Поверхности обрабатываемой заготовки при точении (а) и свср.тснии

(6):

/ - поверхность резания; .2 - поверхность главного движения; i - обрабатываемая поверхность; 4 - обработанная поверхность
