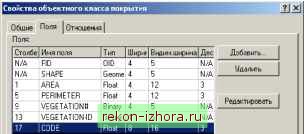

Промышленность Ижоры --> Исследование каталогов реестров 3. Когда изучаемая территория заполнит весь фрейм данных Study Area, нажмите кнопку Сохранить. 4. В меню Файл щёлкните Выход, чтобы завершить работу в ArcMap. В этом упражнении вы увидели, как в Каталоге можно исследовать ваши данные, создавать слои, импортировать метаданные, искать объекты и добавлять их на карту. В следующем упражнении вы создадите слой, отображающий разные типы растительности, встречающиеся на изучаемой территории. Для этого потребуется изменить формат источника данных и отредактировать его значения. Вы можете перейти к выполнению следующего упражнения, либо остановиться на этом и завершить курс в другое время. Если вы сейчас не намерены выполнять следующее упражнение, не удаляйте вашу рабочую копию учебных данных. Также не удаляйте из Каталога подключение к рабочей копии учебных данных. Упражнение 3: Управление шейп-файлами Подбор данных для проекта часто требует выполнения большого объема работ по организации данных. В этом упражнении вы будете создавать слой, представляющий различные типы растительности на изучаемой территории и добавлять его на карту. В процессе работы вы узнаете, как задать систему координат шейп-файла, изменить атрибуты, присоединить таблицу атрибутов к шейп-файлу, а также обновить метаданные, используя инструменты ArcCatalog. Установите систему координат шейп-файла В предыдущем упражнении, когда вы просматривали метаданные шейп-файла boundary, вы обнаружили, что для него не определена система координат. Объекты шейп-файла спроецированы, но Каталог не знает, какая картографическая проекция используется. Без этой информации Каталог не может определить, в каком месте земной поверхности находятся объекты шейп-файла. В диалоговом окне Свойства шейп-файла вы можете изменять атрибуты, создавать пространственные и атрибутивные индексы, а также определять проекцию. 1. В ArcCatalog, щелкните на закладке Содержание и в дереве Каталога щелкните на папке Yellowstone. 2. В списке Содержание щелкните правой кнопкой мыши на шейп-файле boundary и выберите Свойства. 3. Перейдите на закладку Поля. 4. В графе Имя поля щёлкните Shape. Этот столбец содержит геометрию объекта. В приводимом ниже списке Свойства поля будут отображены пространственные свойства шейп-файла. Внизу списка находится свойство Пространственная привязка. Система координат шейп-файла неизвестна. 5. Нажмите на кнопку (), расположенную справа от свойства Пространственная привязка. Все источники в папке Yellowstone, кроме покрытия states, используют одну систему координат. Т.е. вы можете скопировать информацию о системе координат из любого источника данных в папке, кроме покрытия states. 6. В диалоговом режиме Свойства пространственной привязки нажмите Импорт. 7. Перейдите в папку Yellowstone, щелкните растровый набор даннгх dem30 и затем нажмите кнопку Добавить. В диалоговом окне Свойства пространственной привязки будут отображены параметры проекции растрового набора данных dem30. 8. Нажмите OK. В поле свойства Пространственная привязка столбца Shape отобразится система координат шейп-файла. 9. Нажмите OK. Информация о системе координат шейп-файла теперь будет храниться в файле .prj вместе с другими данными - например, boundary.prj. Теперь вы можете обновить метаданные шейп-файла, чтобы в них появилась информация о системе координат. По умолчанию, каждый раз ,когда вы обращаетесь к закладке Метаданные, Каталог автоматически обновляет их, используя текущие свойства источника данных. 10. Перейдите на закладку Метаданные. 11. В метаданных перейдите на закладку Spatial. Каталог обновил информацию о системе координат и вычислил экстент шейп-файла в десятичнгх градусах. Измените атрибуты таблицы dBASE К слою можно присоединить или связать с ним атрибуты таблицы любого формата, если у них есть общие столбцы значений. Единственное требование - столбцы в слое и в таблице должны иметь одинаковый тип данных. Информация о растительности в таблице dBASE vegtype может бпть связана с классом объектов полигональное покрытие vegetation, что позволит описать растительность каждой области. Вам необходимо просмотреть ат- рибуты покрытия vegetation и столбцы таблицы dBASE vegtype, чтобы понять, потребуются ли изменения для того, чтобы можно было связать их. Используя вид Таблица, вы можете увидеть, что атрибут CODE в полигональном классе пространственнгх объектов и столбец VEGID в таблице vegtype вероятнее всего содержат связанные значения и что таблица vegtype имеет два столбца не содержащих никаких значений. Используйте диалоговое окно Свойства для полигонального класса объектов, чтобы проверить, коков тип даннхх поля CODE а затем используйте диалог Свойства таблицы, чтобы проверить тип данных колонки VEGID и чтобы изменить ее соответствующим образом. 1. Откройте закладку Содержание в окне Каталога. 2. Щёлкните по покрытию vegetation в дереве Каталога. 3. Правой кнопкой мыши щелкните на классе polygon в списке Содержание и нажмите Свойства. 4. Щелкните на закладке Поля. Здесь перечислены столбцы таблицы и их типы даннхх. Вы можете видеть, что тип данных столбца CODE - Float (С плавающей запятой). 5. Щелкните Отмена. 6. Щелкните правой кнопкой на таблице vegtype в дереве Каталога и нажмите Свойства.
|
