Конвертация данных в другой формат

Конвертация даннгх из одного формата в другой - это обпчная задача, которую часто необходимо выполнить в начале работы над проектом. Вы можете получить данные в обменном формате (е00) и затем конвертировать их в покрптия. Или же перед отправкой даннгх кому-либо экспортировать их из базы геоданных в шейп-файлы.

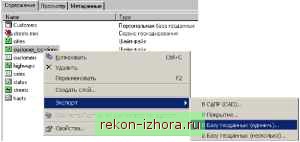

Приложение ArcCatalog позволяет легко изменить формат источника даннхх. Щелкните правой кнопкой на источнике данных, формат которого вы хотите изменить, и затем нажмите Экспорт. Появится список средств конвертации, соответствующих формату выбранного источника данных. Подобным образом, выбрав базу геоданных, вы можете импортировать туда данные из ряда различных форматов.


Средства конвертации данных - это скрипты и инструменты ArcToolbox. В зависимости от формата источника даннгх и типа данных, в них автоматически будут установлены предполагаемые значения параметров. Но вы можете менять эти параметры, например, экспортировать данные в другую систему координат. Вы также можете выбрать, какие атрибуты следует экспортировать, и как они должны называться.

Вы можете конвертировать несколько элементов за один раз. Например, если вы хотите загрузить несколько таблиц в базу геоданных, в дереве Каталога выберите папку, в которой они

содержатся. Удерживая нажатой клавишу Ctrl, выберите в списке Содержание соответствующие таблицы. В меню Файл нажмите Экспорт и затем выберите Таблица в Базу геоданнгх. Появится окно соответствующего инструмента со списком таблиц внизу окна. Каждой таблице в списке соответствует одна запись.


Нажмите Изменить параметры, чтобы выбрать, какие атрибуты следует экспортировать из выбранной таблицы.

Вы можете добавлять и удалять таблицы из списка с помощью соответствующих кнопок диалогового окна инструмента. Параметры конвертации могут быть установлены как для каждой таблицы отдельно, так и для всех таблиц сразу. Выберите соответствующие записи в списке перед изменением параметров таблиц.

Для получения подробных инструкций по работе с инструментами конвертации щелкните на кнопке Справка. Большое число инструментов конвертации доступно из приложения ArcToolbox. Там вы также найдете инструменты анализа и управления данными.



Изучение географии элементов

В ЭТОЙ ГЛАВЕ

Просмотр географических данных элемента

Изучение географических данных

Создание образцов

В приложении ArcCatalog вы можете просматривать географические данные, не добавляя их на карту. С кем не случалось, что ему говорили о карте, которую он мог бы использовать, а он тут же забывал ее название, хотя прекрасно помнил, что на ней изображено? Теперь вы можете просмотреть карту прямо в Каталоге, не открывая ее в ArcMap, и убедиться, что именно ее вы ищете.

Разве вы никогда не были почти уверены в том, что два покрытия с разными именами на самом деле содержат одни и те же данные? Вы можете увеличивать изображение и перемещаться по нему, чтобы внимательно рассмотреть объекты и решить, какое из покрытий содержит более актуальные данные. Вид География приложения ArcCatalog позволяет быстро принять решение о том, какие карты и источники данных разумнее использовать для решения той или иной задачи.



Просмотр географических данных элемента

Закладка Просмотр позволяет исследовать пространственные данные выбранного элемента. Для элементов, содержащих геометрическую и атрибутивную информацию, вы можете переключаться между видами География и Таблица, используя раскрывающийся список в нижней части закладки Просмотр.


Вид География прорисовывает каждый объект или аннотацию в векторном наборе даннхх, каждую ячейку в растровом наборе данн1х, либо каждый треугольник в наборе даннхх TIN. Вы можете исследовать географические данные выбранного элемента, используя кнопки панели инструментов География.

Увеличить Переместить Идентифицировать

Уменьшить Полный экстент Создать образец

Образцы иллюстрируют содержимое элементов, содержащих пространственные данные. Они помогают быстро и легко находить нужные данные. Для всех элементов, за исключением карт, образцы создаются вручную, нажатием на кнопку Создать образец панели инструментов География. Образец, точно описывающий изображение, которое вы видите в виде География, хранится вместе с метаданными элемента.

Как Каталог отображает географические данные

Когда набор даннхх пространственнхх объектов, покрптие или другой тип данных набора данных выбран в дереве Каталога,


будет отображен класс пространственных объектов набора данных с наиболее высоким уровнем геометрии. Например, если вы выбрали полигональное покрытие, будет прорисован первый найденный полигональный класс пространственных объектов этого покрытия. То же самое правило используется при отображении геометрических сетей.

Когда ArcCatalog прорисовхва-ет векторные данные, объекты отображаются с помощью символов прописанных по умолчанию для разных типов данных: полигоны и мульти-патчи отображаются желтым цветом, линии - синим цветом, точки - черными ромбами, аннотации - текстом серого цвета, а объекты-размеры - черным цветом. Образцы векторных источников даннгх показывают данные также, как в режиме предварительного просмотра, поскольку способы и символы отображения данных не хранятся вместе с источником даннгх; в слое же хранится информация о способах отображения, но не данные. Существуют два исключения из этого правила: чертежи САПР и классы пространственных объектов в базе геоданных, для которых определены подтипы.

Рисунки САПР имеют два представления в дереве Каталога: набор данных САПР и чертеж САПР. Набор данных САПР содержит классы точечных, линейных и полигональных объектов. Линейный класс пространственных объектов отображает все линей-
