Классы объектов будут спрятаны, а само покрытие выделено в дереве Каталога. Класс полигональных объектов покрытия будет прорисован в виде География.

ArcCatalog рисует первый класс пространственных объектов с самой сложной геометрией, который находит в наборе данных. Если в покрытии содержатся только линейные и точечные классы пространственных объектов, в виде География будет изображён первый найденный класс линейных объектов.

11. В дереве Каталога щелкните на значок плюс возле набора классов water базы геоданнгх yellowstone. Содержащиеся в нем классы объектов будут отображены в дереве Каталога.


12. Нажимайте по очереди на каждый класс пространственнхх объектов в наборе классов water в дереве Каталога, просматривая их содержание в виде География. Набор классов объединяет классы пространственных объектов, содержащие различные типы водных объектов для всего парка: озера, реки и ручьи.

13. В дереве Каталога щёлкните по набору классов воднхх объектов. В виде География прорисуется класс озёр (lakes).

14. Щёлкните по слою hidrology в дереве Каталога. Этот составной слой представляет все объекты классов озер, рек и ручьев, используя хранящиеся в слое символы. При добавлении на карту составной слой в таблице содержания имеет лишь одну запись.


15. Нажмите кнопку Идентифицировать панели инструментов География, и щелкните на самом большом озере на закладке Просмотр. Его атрибуты появятся в окне Результаты Идентификации. В этом классе пространственнхх объектов имена есть только у крупных озер.


Все объекты, которые находятся в радиусе трех пикселов от указанного вами местоположения, будут выбраны для отображения информации по ним из базы данных; список выбранных объектов приводится в левой части окна Результаты Идентификации. В случае, когда источник данных не имеет текстовых атрибутов, для идентификации объектов используется числовой атрибут.

16. Закройте окно Результаты Идентификации.

Исследуя данные в виде География, вы легко можете выяснить, содержит ли источник данных необходимые объекты, а также верны ли атрибуты этих объектов. Эта информация может при-



годиться при решении вопроса об использовании данны на вашей карте.

Исследование содержимого таблицы

С помощью инструментов работы с таблицей, имеющихся в Каталоге, можно много узнать о ее содержимом. Вы можете осуществлять поиск значений в таблице и сортировать записи в соответствии со значениями одного или нескольких столбцов.

Покрытие vegetation содержит области с отдельными типами растительности. Таблица vegtype содержит как общую информацию, например, занята ли данная площадь лесами, так и детальную информацию, например, какие типы растительности занимают каждый участок территории. По всему парку определены 67 растительнгх групп. Некоторые участки могут совсем не иметь растительности - например, области водных пространств и горных вершин.

Используйте инструменты, имеющиеся в виде Таблица, чтобы исследовать содержимое таблицы vegtype.

1. Щелкните на таблицу dBASE vegtype в дереве Каталога.

2. Исследуйте содержимое таблицы, используя кнопки, расположенные внизу таблицы, а также клавиши стрелок на клавиатуре.

Начало таблицы

Текущая запись


Число записей в таблице

Предыдущая запись

Следующая запись

3. Введите 10 в текстовый блок Текущая Запись и нажмите Enter. Рядом с десятой строкой появится значок текущей за-

писи. Значение идентификатора объекта этой записи (OID) равняется девяти; значения OID начинаются с нуля.

4. Произведите горизонтальную прокрутку по таблице, пока не увидите столбец с именем Primary.

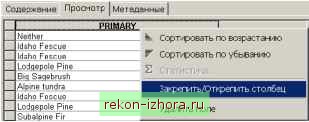

5. Щелкните правой кнопкой на заголовок столбца Primary и выберите опцию Закрепить/Открепить Столбец. Столбец Primary будет закреплен в левой части таблицы, а справа от него появится жирная черная линия.


6. Произведите горизонтальную прокрутку по таблице. Столбец Primary остается на прежнем месте, в то время как другие столбцы прокручиваются в обычном порядке. Поместите столбец Type справа от столбца Primary.

7. Позиционируйте курсор мыши на правую границу заголовка столбца Primary. Курсор мыши изменит свою форму.

8. Щелкните и перетащите границу заголовка столбца Primary влево. Красная линия указывает первоначальное положение границы, тогда как черная линия показывает ее новую позицию. Отпустите границу столбца. Столбец сузится.




9. Щелкните правой кнопкой мыши на заголовке столбца Type и выберите опцию Закрепить/Открепить Столбец. Теперь черная линия располагается справа от столбца Type. Выполните горизонтальную прокрутку таблицы. Оба столбца, Primary и Type, остаются на прежних позициях, в то время как остальные столбцы прокручиваются нормально.

10. Щелкните на заголовок столбца Type. Столбец будет выбран и выделен светло-голубым цветом.

11. Щелкните и перетащите границу заголовка столбца Type влево от столбца Primary. Красная линия указывает новое положение столбца Type. Перетащите столбец в новое положение.


Столбец Type теперь находится слева от столбца Primary. Справа от него появляется жирная чёрная линия.

12. Нажав и не отпуская клавишу Ctrl, щелкните на заголовок столбца Primary. Теперь оба столбца будут выбранными.

13. Щелкните правой кнопкой мыши на заголовке столбца Primary и выберите опцию Сортировать по убыванию.


Столбцы таблицы будут отсортированы в алфавитном порядке, в первую очередь по значениям столбца Type, а затем по значениям столбца Primary. В этом формате таблица представляет информацию о растительности, от общей к более детальной по мере рассмотрения столбцов слева направо.


После исследования содержимого таблицы vegtype вы имеете более полное представление о лесных ресурсах изучаемой территории. Однако вы можете не знать, что означают некоторые имена столбцов таблицы. Для получения такой информации вы должны просмотреть метаданные таблицы.

Закладка Метаданные

Закладка Метаданные отображает описательную информацию об элементе, выбранном в дереве Каталога. Метаданные включают свойства элемента и документацию. Свойства извлекаются системой из источника данных, тогда как документация представляет собой информацию, подготовленную человеком.

Метаданные хранятся как данные XML (extensible markup language) в файле с данными или базе геоданных. Чтобы преобразовать данные XML в страницу формата HTML, Каталог использует шаблон стиля XSL (extended stylesheet language). Вы можете изменить внешний вид метаданных, изменив текущий шаблон с помощью ниспадающего списка в панели инструментов Метаданные.
