Создание новых шейп-файлов и таблиц dBASE

Новые шейп-файлы и таблицы dBASE могут б1ть созданы в приложении ArcCatalog. При создании шейп-файла вы должны определить тип объектов, которые он будет содержать, указать будут ли эти объекты представлять маршруты или будут ли они трехмерными. Эти свойства не могут быть изменены после создания шейп-файла. Если вы не определите в процессе создания шейп-файла систему координат, она будет рассматриваться как Неизвестная .

Процесс определения атрибутов нового шейп-файла или новой таблицы dBASE стоит обособленно от создания объекта. Создав шейп-файл или таблицу, необходимо щелкнуть по объекту правой кнопкой и в контекстном меню выбрать Свойства, чтобы определить атрибуты объекта. Так как у элемента должен присутствовать хотя бы один атрибут, при создании шейп-файла или dBASE-таблицы Каталог добавляет один столбец по умолчанию. Для шейп-файлов добавляется целочисленный столбец Id . Для таблиц dBASE - текстовый столбец Namel . Добавьте необходимые атрибуты в шейп-файл или таблицу dBASE, а после этого можете удалить столбцы, созданные по умолчанию.

Создание нового шейп-файла

1. Выберите папку или подключение папки в дереве Каталога.

2. В меню Файл щелкните Новый и затем выберите Шейп-файл.

3. В текстовое поле Имя введите имя шейп-файла.

4. Нажмите на стрелку ниспадающего списка Тип объектов и выберите тип объектов, которые будет содержать шейп-файл.

5. Нажмите кнопку Изменить, чтобы задать систему координат шейп-файла.

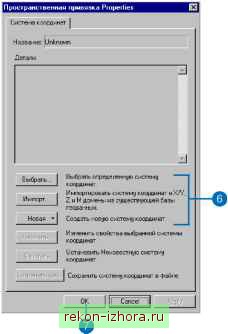

6. В диалоговом окне Свойства пространственной привязки нажмите кнопку Выбрать и выберите предопределенную систему координат.

Вы также можете нажать кнопку Импорт и выбрать источник данных, систему координат которого вы хотите использовать.

Вы также можете нажать кнопку Новая и самостоятельно определить параметры системы координат.

7. Нажмите ОК. ►





8. Если шейп-файл будет содержать полилинии, представляющие собой маршруты, включите опцию Координаты будут содержать М-значения.

9. Если шейп-файл будет содержать трехмерные объекты, включите опцию Координаты будут содержать Z-значения.

10. Нажмите ОК.

Новый шейп-файл появится в списке содержимого папки.


Создание новой таблицы dBASE

1. Выберите папку или подключение папки в дереве Каталога.

2. В меню Файл укажите на Новый и затем щелкните Таблица dBASE.

Новая таблица dBASE появится в содержимом папки.

3. Введите имя для новой таблицы и нажмите Enter.




Добавление и

удаление

атрибутов

Каталог позволяет вам изменять структуру шейп-файлов и таблиц dBASE путем добавления и удаления атрибутивных полей. Имя и тип данных существующего поля не может быть изменен; вместо этого вы должны добавить новый столбец с соответствующим именем и типом данных. Имя столбца не может быть длиннее 10 символов; лишние символы будут обрезаны. Столбцы шейп-файла FID и Shape, а также поле OID таблицы dBASE нельзя удалить. Атрибут OID - это виртуальный столбец, создаваемый программным обеспечением ArcGIS для доступа к данным таблицы; он обеспечивает уникальность каждой записи таблицы. Шейп-файлы и таблицы dBASE должны иметь хотя бы по одному столбцу помимо создаваемых по умолчанию столбцов FID и Shape в шейп-файле и столбца OID в таблице dBASE. После добавления атрибутивных полей вы можете начать сеанс редактирования в ArcMap, чтобы ввести значения атрибутов.

Добавление атрибута

1. Щелкните по шейп-файлу или таблице dBASE, к которой вы хотите добавить атрибут.

2. В меню Файл выберите Свойства.

3. Перейдите на закладку Поля.

4. Прокрутите список атрибутов вниз, чтобы увидеть последний атрибут.

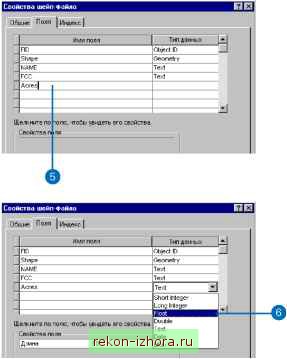

5. Щелкните в пустой строке под последним атрибутом в поле Имя поля и введите имя нового атрибута.

6. Щелкните справа от имени нового атрибута в поле Тип данных. Раскроется список типов с выбранным по умолчанию типом Text. Выберите соответствующий тип данных для нового атрибута.

Свойства, соответствующие указанному типу данных нового атрибута появятся в списке Свойства поля, расположенном ниже.

7. В списке Свойства поля укажите соответствующие значения свойств для нового атрибута.

Например, если тип данных - действительное число, установите Точность (общее число цифр, из которого может состоять число) и Масштаб (общее число десятичных разрядов, которое может иметь значение).

8. Щелкните ОК.
