Создание новой таблицы INFO

В Каталоге вы можете создавать новые пустые таблицы INFO. Имя таблицы может состоять не более чем из 32 символов, а имена столбцов - из 16 символов или меньше. Столбцы определяются с использованием таких стандартных типов ArcInfo, как Binary. Ширина поля - это максимальное число символов, или байт, используемое для хранения значений столбца. Для числовых столбцов ширина должна быть достаточной для хранения десятичной точки и знака числа. Видимая ширина изображения - это число пробелов, используемых для отображения значений в ArcInfo Workstation; для десятичных значений ширина изображения должна быть на единицу больше, чем ширина поля, чтобы учесть место для десятичной точки.

Подсказка

Создание новой рабочей области

Для создания рабочей области сначала выберите в дереве Каталога папку или подключение папки, где она будет находиться. .Затем в меню Файл укажите на Новый и выберите Рабочая область ArcInfo. Введите имя рабочей области и нажмите Enter. В списке Содержание появится новая рабочая область.

1. В дереве Каталога выберите папку, в которой будет создана новая таблица INFO.

2. В меню Файл укажите на Новый и выберите Таблица

INFO.

3. Введите имя для новой таблицы.

4. Выберите тип данных первого столбца таблицы.

5. Введите имя столбца.

6. На основании указанного типа данных столбца по умолчанию устанавливаются соответствующие значения ширины поля, видимой ширины и числа десятичных знаков. Если хотите, вы можете изменить эти значения.

7. Нажмите кнопку Новое поле, чтобы добавить в таблицу другой столбец, а затем повторите шаги с 4 по 6, чтобы задать его свойства.

8. Повторяйте шаг 7, пока не добавите в таблицу все необходимые столбцы.

9. Используйте стрелки для просмотра и изменения свойств столбцов, если необходимо. Чтобы удалить столбец, нажмите кнопку Удалить поле.

10. Нажмите ОК.

В Каталоге появится новая таблица INFO.

В Каталоге появляется новая таблица INFO.

Построение топологии

Закладка Общие в диалоговом окне Свойства покрытия предоставляет важную информацию о покрытии. Помимо отображения сведений о том, какой класс объектов имеет топологию, вы можете выяснить, в каком месте на диске хранится покрытие, и является ли оно покрытием с одинарной, либо с двойной точностью. При щелчке мышью на классе пространственных объектов в нижней части закладки отобразится количество содержащихся в нем объектов.

Если для класса объектов, который должен иметь топологию, она отсутствует, Вы можете создать топологию, используя команды Build или Clean в диалоговом окне Свойства покрытия. Можно также использовать команду Build чтобы создать атрибутивную таблицу для класса пространственных объектов. Команда Build предполагает, что данные координат являются правильными, в то время как команда Clean осуществляет поиск пересекающихся дуг и размещает узлы в точках пересечений. Команда Clean также корректирует разрывы и излишки линий в пределах установленного допуска. Для полигональнгх покрытий и покрытий регионов с предварительной топологией на значке покрытия и соответствующего класса пространственных объектов в Каталоге отображается красный предупредительный индикатор.

построение топологии покрытия с помощью команды Build

1. Щелкните правой кнопкой мыши на покрытии, для которого вы хотите построить топологию и выберите Свойства.

2. Перейдите на закладку Общие.

3. Щёлкните по классу объектов, для которого вы хотите построить топологию.

4. Нажмите кнопку Build.

5. Измените, если нужно, класс пространственных объектов либо класс аннотаций, для которого требуется построить топологию.

6. В диалоговом окне Build нажмите OK.

7. Нажмите OK.

Таким значком отображается покрытие с предварительной топологией.

Каталог Й- DAdata

] Canada Ш- cities

provinces roads

После построения топологии значок покрытия изменяется.

Подсказка

Установка допусков

Вы можете установить допуски неразличимости и висячих дуг, а также любой другой допуск для покрытия, используя закладку Допуски диалогового окна Свойства покрытия. Смотрите раздел Установка допусков покрытия далее в этой главе.

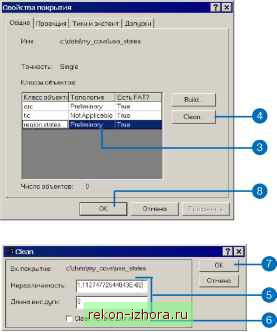

Построение топологии покрытия с помощью команды Clean

1. Щелкните правой кнопкой мыши на покрытии, для которого вы хотите подкорректировать топологию и выберите Свойства.

2. Нажмите закладку Общие.

3. Щёлкните по классу пространственных объектов, топологию которого вы хотите построить.

4. Щелкните Clean.

5. Введите, если нужно, допуск неразличимости и допуск висячих дуг.

6. Если необходимо, включите опцию Clean только для линий.

7. В диалоговом окне Clean нажмите OK.

8. Нажмите OK.
