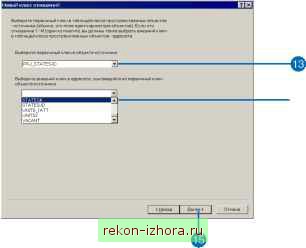

13. Нажмите на стрелку первого ниспадающего списка, чтобы увидеть список атрибутов в таблице-источнике или исходном классе объектов. Выберите первичный ключ для этого отношения.

14. Нажмите на стрелку второго ниспадающего списка, чтобы увидеть список атрибутов в таблице- (или классе объекта) адресате. Перечисляются только те атрибуты, которые имеют такой же тип данных, что и первичный ключ. Выберите внешний ключ для этого отношения.

15. Щелкните Далее.

16. Проверьте опции, которые вы определили для нового класса отношений. Если вы хотите изменить что-либо, вы можете вернуться к предыдущим панелям мастера, нажав кнопку Назад.

17. Если выбранные опции вас устраивают, нажмите кнопку Готово.

В содержимом папки отобразится новый класс отношений.

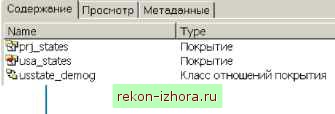

В содержимом папки отображается новый класс отношений покрытия.



Работа с растровыми данными

В ЭТОЙ ГЛАВЕ

Свойства набора растровых данных

Исследование каталогов растров базы геоданных

Изменение параметров предварительного просмотра набора растровых данных

Выбор форматов растровых данных, отображаемых в ArcCatalog ,

Определение системы координат набора расстровых данных

Сооздание пирамидных слоев набора растровых данных

Вычисление статистик набора растровых данных

Дополнительная информация о файлах набора растровых данных


Наборы растровых данных включают в себя огромное число разнообразных типов информации. Ортофотоизображения, космические снимки, модели рельефа - вот всего лишь несколько примеров из множества различных категорий растровых данных. Растровые наборы данных состоят из матрицы пикселов, в которой каждый пиксел представляет собой область, обычно имеющую какое-то географическое местоположение и определенное числовое значение, характеризующее наблюдаемый объект. Например, значение пиксела на цифровом аэроснимке представляет собой количество отраженного от земной поверхности света, которое может быть интерпретировано как дерево, дом или улица. Другим примером могут служить значения пикслов цифровой модели рельефа (DEM) - в ней каждое значение несет информацию о высоте. При отображении данных в ГИС набор растровых данных часто служит подложкой, что помогает усилить картографическую репрезентативность карты, повышает информативность её содержания, а также позволяет пользователю стоить или редактировать новые наборы дан-

ных.

Приложение ArcCatalog позволяет вам осуществлять предварительный просмотр, создавать и манипулировать наборами растровых данных и каталогами растров. В настоящей главе обсуждается работа с растрами в приложении ArcCatalog, включая управление свойствами, форматами и атрибутами растровых данных в среде ArcGIS.



Свойства набора растровых данных

В диалоговом окне Свойства растрового набора данных приводится список специфичных для каждого растра деталей. Весь список свойств состоит из пяти разделов: Источник даннгх, Информация о растре, Экстент, Пространственная привязка и Статистика. В ходе просмотра информации вы можете сворачивать или разворачивать информацию каждого раздела. По умолчанию, все разделы представлены в развернутом виде.

Первый раздел - Источник даннхх. Он содержит информацию об имени, типе и местоположении набора данных. Если набор растров хранится на сервере, то, кроме информации о пути, будут приведены и данные о сервере.

Раздел Информация о растре, содержит описание следующих (специфичных для каждого растра) свойств:

Количество пикселов в столбце и строке

Число каналов

Размер ячейки (x, y)

Размер без сжатия

Формат

Тип источника (непрерывный/дискретный)

Тип пиксела (unsigned/signed (без знака/со знаком); integer/floating point (целое/с плавающей запятой))

Глубина пиксела (1, 2, 4, 8, 16, 32, 64 бит)

Значение Нет даннгх (NoData)

Цветовая карта (присутствует/отсутствует)

Пирамидные слои (присутствуют/отсутствуют)

Сжатие

В разделе Экстент содержится описание прямоугольника границ, в пределах которого находятся все данные набора растров. Верхняя, нижняя, левая и правая координаты прямоугольника приведены в той же проекции, в которой хранится растр.

Система координат набора растровых данных описывается в разделе Пространственная привязка. Здесь перечислены все параметры системы координат, а если система координат для растра не была определена, то информация об этом появится именно в этом разделе. Для редактирования информации о пространственной привязке щелкните Редактировать и следуйте инструкциям появившегося диалогового окна. Дополнительную информацию можно найти в настоящей главе, в разделе Установка системы координат грида или Установка системы координат для наборов нерегулярнгх растров.

Раздел Статистики приводит некоторые статистические параметры набора растровых данных: минимальное значение, максимальное значение, среднее значение, среднеквадратичное отклонение и число классов. Если ранее для растровых данных статистики не бпли втчислены или вы хотите заново рассчитать их значения, вы можете вычислить их, щелкнув Опции и выбрав Build Statistics (построить статистику).
