Изменение параметров предварительного просмотра набора растровых данных

На экране можно отобразить или один канал из набора растровых данных или три канала одновременно. Если набор растровых данных состоит из большего числа каналов, единовременно можно отобразить лишь три из них. Когда вы осуществляете предварительный просмотр набора растров, содержащих лишь один канал, значение каждой ячейки отображается оттенком серого (по умолчанию), если же в файле менее 25 уникальных значений - то случайно выбранным цветом, или как набор преопре-деленных цветов, если присутствует какая-то цветовая карта.

Когда вы осуществляете предварительный просмотр многоканального набора растровых данных, три из них комбинируются в сложное изображение, в котором каждый канал отображается красным, зеленым или голубым. Из закладки Растр в диалоговом окне Опции вы можете выбрать, какой канал будет задавать какие значения. Вы можете задать различные свойства отображения по умолчанию для многоканальных растров (отображения каналов RGB) - для наборов растровых данных с тремя, четырьмя или более каналов.

1. Щелкните на меню Инструменты и выберите Опции.

2. Откройте закладку Растр.

3. Под опцией 3-х канальный источник введите номер канала, который будет поставлять значения для красной составляющей на экране.

Введите номер канала, который обеспечит значения зеленой составляющей.

Введите номер канала для голубой составляющей.

4. Повторите шаг 3 для набора растровых данных с четырьмя или более каналами.

5. Щелкните OK.

Выбор форматов

растровых

данных,

отображаемых в ArcCatalog

Список форматов наборов растровых данных, которые могут быть напрямую доступны в ArcCatalog, приведен в закладке Растр в диалоговом окне Опции и описан в разделе интерактивной справки Поддерживаемые форматы растровых данных .

Иногда может оказаться удобнее отображать в Каталоге не все возможные форматы, а лишь некоторые из них. Например, если одни и те же данные хранятся в различных форматах, а в данный момент вы хотите работать только с данными в одном из этих форматов. Файлы растровых данных часто имеют хорошо известное расширение, описывающее формат содержащихся в них данных - например, jpg. Если набор растровых данных хранится в формате, поддерживаемом приложением ArcCatalog, но его файлового расширения нет в списке в закладке Растр, то этот файл не появится в Каталоге. Например, по умолчанию файлами в формате TIFF будут считаться только файлы с расши- ►

Отображение специфических форматов растров

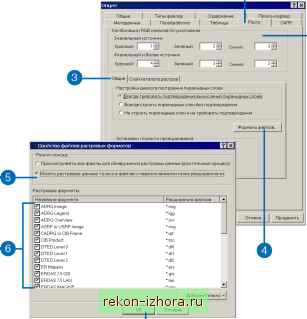

1. Щелкните на меню Инструменты и выберите Опции.

2. Откройте закладку Растр.

3. Откройте закладку Общие.

4. Щелкните Форматы файлов.

5. Отметьте опцию Искать растровые данные только в файлах с перечисленными расширениями.

6. Уберите галочки рядом с форматами, которые вы не хотели бы видеть как растры в Каталоге.

Отметьте форматы файлов, которые хотели бы видеть в Каталоге.

7. Щелкните OK в обоих диалоговых окнах.

отображение всех растровых форматов

1. Щелкните меню Инструменты и нажмите Опции.

2. Откройте закладку Растр.

3. Откройте закладку Общие.

4. Щелкните Форматы файлов.

5. Щелкните Просматривать все файлы для обнаружения растровых данных (длительный процесс).

6. Щелкните OK, еще раз нажмите OK .

рением .tif, но не с расширением .tiff. Вы можете изменить список расширений файлов, ассоциирующихся с форматом набора растровых данных - если для файлов формата TIFF вы добавите в список расширений .tiff, то данные с таким расширением будут доступны в ArcCatalog.

Не все наборы растровых данных имеют расширение, некоторые хранятся в виде папок. Поскольку идентификация таких наборов растровых данных требует большего времени, по умолчанию ArcCatalog пропускает файлы без расширений при просмотре содержимого папок. Вот почему они не появляются в Каталоге. Исключением из этого правила является формат ESRI grid, который ищется быстро, несмотря на то, что у файлов данных в этом формате нет расширений. По умолчанию, Каталог всегда ведет поиск данных в формате grid. Если вы выбираете опцию поиска и отображения всех файлов наборов растров, список содержания будет появляться медленно, но вы увидите точный список всех имеющихся наборов растровых данных во всех папках.

Изменение типов файлов,

отображаемых как растровые наборы данных

1. В меню Инструменты щелкните Опции.

2. Откройте закладку Растр.

3. Откройте закладку Общие.

4. Щелкните Форматы файлов.

5. Прокрутите список вниз, чтобы увидеть интересующий растровый формат.

6. Справа от названия растрового формата щелкните на столбце Расширения файлов.

7. Переместите курсор к концу расширения выбранного файла.

8. Напечатайте точку с запятой (;), затем напечатайте звездочку (*) и точку (.), а следом -буквенное расширение файла.

Например, если вы добавляете файловое расширение *.wbp в столбец Расширения файлов справа от названия формата Windows Bitmap, то приложение ArcCatalog будет распознавать как растровые изображения и файлы с расширением .bmp и с файлы с расширением .wbp в качестве формата Windows Bitmap .

9. Нажмите Enter.
