6-6(2:1)

Оф = Dd + (4...6) мм, где - наружный диаметр 1фышкв подшипника; D = =1,257>+ 10 мм. С целыо повьпиения жесткости прилив связывают ребрами с корпусом и крышкой редуктора. На выходе расточного инструмента, обрабаты-ваюшего отверстие под подшипники вала-шестерни, должна бьпъ создана плоскость, перпендикулярная оси отверстия. Это предохранит расточной ияструыеш от поломки. Форма прилива при наблюдении по стрелке А может .ыть круглой или квадратной. Меньший расход ме.алла характеризует квадра.ную форму платика. Соответствующую форму придают фланцам стакана и крышки подшигшика.

Остальные элементы корпуса коническо-цилиццрического редуктора такие же, как и цилиндричесюэго.

Червячные редукторы. Корпуса червячных редукторов конструируют двух исполнений: неразъемные (при а, 140 мм) с двумя окнами на боковых стенках, через которые при сборке вводят в корпус комплект вала с червячным колесом, и разъемные (плоскость разъема располагают по оси вала червячного колеса).

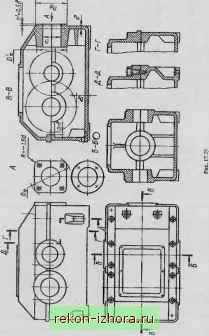

Боковые крышки неразъемных корпусов центрируют по переходной посадке и крепят к корпусу винтами (рис 17.30). Диаметры винтов принимают при Сн,= 100...125мм</=8мм;при о £ 140 мм = 10 мм. Расстоятгае между винтами 4 Ш.

Дня удобства сборки диаметр D отверстия окна вьшолняют на 2С= 2...5 мм больше максимального диаметра d2 колеса. Чт{ы гробиться необходимой жесткости, боковые крышки выполняют высокими > О, IД, с шестью радиально расположенными ребрами; диаметр прилива /)ф = Д; + 4...6 мм, где 1), = D + +(4., \4)d. Соединение крышек с корпусом утглотняют резиновыми кольцами круглого сечения (рис. J7 вглносной элемент I).

На рис 1 Л и Г ,3 показаны примеры конструкций разъемных корпусов червячных р..дукторов с нижним и верхним расположением червяка. Для увеличения жесткости червяка его опоры насколько возможно сближают. Места расположения приливов определяют прочерчиванием, выдерживая соотношения: 275
