Разделы сайта

Читаемое

Обновления Nov-2017

Промышленность Ижоры -->  Коррозионные свойства латуней

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 [ 78 ] 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93

Свинцовые сплавы


ff 40 60 80 100 Деформация,

го 40 оо 80 то

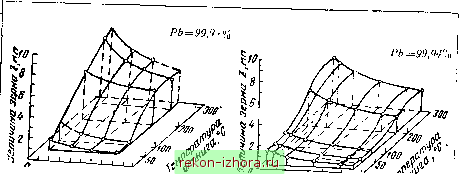

Рис. 4316 Диаграмма рекристаллизации свинца различной чистоты

20 40 60 80 100 ДефорАгаццд, %

СВИНЦОВЫЕ СПЛАВЫ I

В табл ?. ° Ц приведены

п. о

S =

Si ;

Я к а: о

UJ m су

винноюоо KouHiaoo -оэйп а jwir/aa jo 3HEi(lJEH Hdn эвь / 0Т (ихо

-abieiroii яхоойочо) ихоэьАеиоп irafiadu

со о

-над 0U чхооИйзад,

/о ЭПНЭНИ1ГИХ

эончиэхиэонхо

(оОг ийи аоо

шеи оиоиь) эриави ийи чхаоньиховьп

*

со см

о см

(aoiTHHti iOT) иийвйдиа ийп ихо -оаииоонна иэяэйи

со о

СП сс

со о

zww гн иинэч HioBd udu ихооньоДа кэКэац

Оо вньох ввчо эьихийя нннхйэд

г--см

см со

а рц

§1

а

1 1 1 1 1 g

о о о

1 1 1 ° 1 1

§

1 1 ° 1 11

1 1 1 1 1

наекпо



ЧАСТЬ IX ЦИНК и ЕГО ВАЖНЕЙШИЕ СПЛАВЫ

Цинк - химический элемент второй группы периодической системы Д. И. Менделеева с порядковым номером 30 и атомным весом 65,38. Найдены естественные стабильные изотопы цинка с атомными весами: 64, 66, 67, 68 и 70. Получены искусственные радиоактивные изотопы цинка с массовыми числами: 62, 63, 65, 69. 71 и 72 с периодом полураспада от 2 мин. до 250 суток.

Цинк отличается достаточно хорошей коррозионной стойкостью, имеет удовлетворительные механические свойства и хорошо поддается обработке давлением. Недостатками цинка и его сплавов следует считать их низкий предел ползучести и значительные изменения свойств и размеров, происходящих при естественном старении. Цинк имеет гексагональную кристаллическую сингонию с плотной упаковкой атомов и периодом решетки

а = 2,6595 А и С 4,9368 А.

При деформации скольжение в гексагональных кристаллах цинка происходит по плоскостям базиса, что связано с определенной их ориентацией, поэтому деформироваш.ые полуфабрикаты (листы, ленты) имеют различные свойства вдоль и поперек проката. В частности, цинк имеет более высокий предел прочности поперек проката.

ВЛИЯНИЕ ПРИМЕСЕЙ

Примеси свинца, висмута, сурьмы и мышьяка отрицательно влияют на технологические свойства цинка. Олово незначительно растворимо в цинке в твердом состоянии. При затвердевании цинка, содержащего олова даже менее 0,05Vc, оно выделяется в виде эвтектики, плавящейся при температуре 199°. При одно-временно.м содержании олова и свинца в цинке образуется тройная эвтектика с температурой плавления 150°. Располагаясь по границам кристаллитов, эвтектика нарушает их связь При горячей обработке давлением такой цинк легко разрушается

Железо задерживает рекристаллизацию цинка и способствует получению жестких наклепанных листов. При содержании железа свыше 0,02о/о в цинке появляются хрупкие интерметаллп-ческие соединения FeZni?, а при содержании железа 0,20/0 хрупкость настолько возрастает, что затрудняет прокатку. Алюминий, магний и медь положительно влияют на свойства цинка. Сплавы

на цинковой основе, содержащие добавки указанных металлов, нашли широкое распространение в промышленности

Влияние некоторых элементов на изменение твердости цинка показано на рис. 432.

КОРРОЗИОННЫЕ СВОЙСТВА ЦИНКА

В атмосфере сухого помещения и в сельской местности цинк корроди-дирует незначительно. В атмосфере промышленных районов коррозия более значительна, так как конденсирующаяся влага всегда имеет кислую реакцию, затрудняющую образование защитной пленки на поверхности цинка. Особенно неблагоприятно дейст- § /о

- I во

вуют частые увлажнения и высыха ния влаги иа цинке. Скорость корро-

30----,

o,ooo,iOMiW 2.0

Швржанш яримвсеи, %

Рис 432 Влияние примесей на изменение твердосш цинка Исходный материал- цинк рафинированный, отлитый в кокиль

на 0,001-0,0001 м,м\год, в морской атмосфере - 0,0015 мм/год и в промышленной - 0,005 м.м1\дод.

В пресной воде цинк достаточно устойчив, причем жесткая вода менее агрессивна, по отношению к цинку, чем мягкая. Хлорирование питьевой воды не увеличивает коррозии цинка.

В пресной воде до температуры 50° цинк устойчив. Свыше этой температуры коррозионная стойкость цинка резко понижается и при температуре 70° достигает минимума (уменьшается примерно в три раза). При дальнейшем повышении температуры коррозионная стойкость цинка опять возрастает и при 100° приобретает первоначальное значение.

Наличие в аэрированной воде кислорода, двуокиси углерода или сернистого газа повышает скорость коррозии цинка в пределах 0,03-0,3 мм1год. Скорость коррозии цинка в естественной морской воде от 0,025 до 0,05 мм/год. С повышением температуры скорость коррозии цинка увеличивается до 0,35 мм/год.

В качестве замедлителей коррозии цинка в воде применяются: гексаметафосфат натрия, кремненатриевая и двухромовонатрие-вая соль, а также бура и ланолин при применении антифризов в автомобильных радиаторах.

В табл. 408 даны сведения о коррозионной стойкости цинка в различных средах.

Цинк под действием органических веществ, например, кислых пишевых продуктов, образует токсичные соли, а потому необходимо избегать применения цинка в пищевой промышленности



Таблица 408

Коррозионная стойкость цинка в различных средах при комнатной температуре

Коррозионная среда

Скврость 1 орровии в/ж2 сутки

Водный раствор 3%-ного хлористого натра.......

Хлористый натр 3%-ный и сернокислый натрий 1%-ный .

22,4

Хлооистый натр 3%-ный и хлористый магний 1%-ный . .

0,28

Сернокислый натрий 1%-ный..............

1,57

Хлористый магний 1%-ный ..............

0,23

Морская вода (синтетическая) .............

0,36

Органические нейтральные жидкости на цинк не действуют.

Механическая обработка давлением не снижает коррозионных свойств цинка, так как он рекристаллизуется при комнатной температуре. При повышенном содержании свинца, олова, кадмия или магния скорость коррозии цинка значительно увеличивается, особенно при действии горячей воды или пара.

Влияние примесей на коррозионные свойства цинка показано в табл. 409.

Таблица 409

Влияние примесей на коррозионные свойства технического цинка при испытании в 1%-ном водном растворе хлористого натра

Содержание примесей в цинке, %

Потеря веса, г сутки

Примечание

0,72

0,76

0,76

0,76

0,72

Средние резуль-

1,14

0,81

1,13

0,94

0,96

таты при ис-

1 ,12

0,97

1,08

0,92

0,91

пытании в те-

0,86

0,93

1,03

0,86

чение 16 не-

0,86

0,98

0,92

0,93

дель при тем-

1,16

0,94

0,87

пературе 20

1,21

0,96

0,88

Цинк корродирует в растворах кислых п щелочных солей.

Скорость коррозии цинка резко повышается при контакте его с более электроположительными металлами (см. табл. 438), поэтому в технике цинк применяется в качестве протектора для всех более благородных металлов, за исключением свинца. Следует отметить, что в зависимости от состава электролита, о чем указывалось выше, может произойти перераспределение потенциалов. В частности, в среде морской воды цинк является протектором для алюминия и его сплавов, хотя по ряду напряжений алюминий является менее благородным, чем цинк.

цинк ТЕХНИЧЕСКИЙ

Свойства и химический состав цинка технического см. табл. 410-414.

Цинк технический

в 6-

X 3 S

>s s

о Б fl.

Nag г

§1

О. Я

° m g 8-1

Swot

a: Ш

< S s

e- Ш <u

о о

Щ s:

§ ч

о я \D

S Ц 3 Ч oj к

X S ч к 5 S к s S

g = О

is =

Щ о Ч

m и 3 с о к h = -я

а ч ч

S OJ ш Ч S ь

S £ §

§ §

к в 5

S q Р sis

3 3 е- m

М S Я

leg Ё §

Ш Я И §

3 Э О к Ч [-

R S

р- f-

. 3 р Р

о о

о см

л g

о о а

5 о с g >.

m о о -

w в w

а = ? и е 5

о ° к

О 2 5 п t3 S f

ЕЙ

гз t5 S °

о и ° (u К о

о м е g

м щ а §

Е р,0

- КсеИ 3 -а а

- ДЯЯ

f- РЗ РЗ РЗ

s м а а

- Вдй



1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 [ 78 ] 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93

© 2003 - 2017 Prom Izhora
При копировании текстов приветствуется обратная ссылка
