Протйжка 2-го прохода

Протяжки для шлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру, комбинированные, переменного резания двухпроходные, с сочетанием полей допусков на D и 6 - Н7-D9, Н7-F10; Н8--F8, Н8-D9

ГОСТ 24819-81: D == 14-22 мМ; = 11-18 мм; b 3,0.f-5 мм; z = 6; do = 11,0ч-17,65 мм; / = 12--42 мм ГОСТ 24819-~81: D = 25.34 мм; d = 21-~28 мм; b = 5-7 мм; z = 6; 4 == 20,65ч-27,5 мм; / = 32ч-80 мм ГОСТ 24821-81: D = 38ч-72 мм; d = 32ч-62 мм; b = 6ч-12 мм; z = 8; do = 31,5ч-61,5 мм; /ст = 45ч-140 мм; /qyp = = 45ч-190 мм

ГОСТ 24823-81: D = 78-f-92 мм; d == 72ч-82 мм; 6 = 12 мм; 4 = 71,5ч-81,5 мм; z = 10; /ст = 50ч-150 мм; Uvv = = 504-200 мм

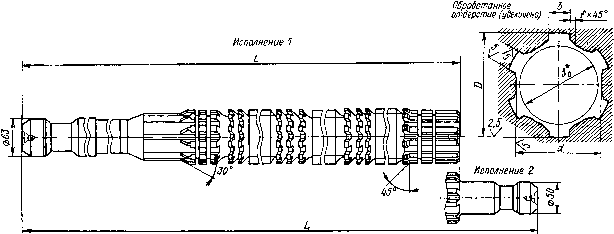

Протяжки для шлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру, комбинированные, переменного резания, однопроходные, с сочетанием полей допусков на D и 6 - Н7-D9, Н7-F10, Н8-F8, H8-D9

ГОСТ 24818-81: D = 25-34 мм; L = 750-1125 мм; d = 21-28 мм; b = 5-f-7 мм; г = 6; do = 20,65-~27,5 мм; / = = 23-Т-55 мм

ГОСТ 24820-81: D = 36-~68 мм; L = 925--1625 мм; d = 32-5-62 мм; b = 6-ь12 мм; z = 8; d. = 31,5-~61,5 мм; = = 30-~124 мм; ifqyr== 30-f-149 мм

ГОСТ 24822-81: D = 78; 88 мм; L = 1325-1525 мм; d = 72; 82 мм; 6 = 12 мм; z = 10; 4 = 71,5; 81,5 мм; = = 45-f.l05 мм; /уг == 45-f-130 мм

протяжки, б один -

протяжки, работающие в

Протяжки шпоночные для обработки шпоночных пазов с полями допусков /s9; D10

ГОСТ 18127-80: b б-г-50 мм; Я = 15-т-бО мм; L = 565-1550 мм; А == 3,58-т-21,09 мм - максимальный пррпуск на протягивание; d = 18-~230 мм; Д = 0,3-т-0,7 мм - припуск на шлифование отверстия; s = 1,17-7-18,23 мм - толщина подкладки; /шах = 2,8-17,4 мм; /©т = 20-т-2б0 мм; /qyr = 20-5-340 мм

RlmoK

Протяжки шпоночные с утолщенным телом для обработки за один проход шпоночных пазов с полями допусков /s9; DIO ГОСТ 18218-80: Ъ = З-г-10 мм; Н = 6~-22 мм; Ь == 4ч-15 мм; L = 475-f-1150 мм; d == 8,5-f-38,0 мм; А == 1,89~--5,07 мм; Д= 0,2-0,4 мм; /max = 1,4-г-3,8 мм; /ст == ll-r-115 мм; /чуг = И-160 мм

2...3-

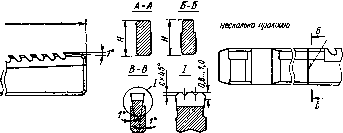

Протяжки шпоночные с фасочными зубьями для обработки шпоночных пазов со снятием заусенцев и с полями допусков /s9; D10

ГОСТ 18129-80: b = 3-f-lO мм; Я = 6-22,0 мм; L = 495-1255 мм; d = 8,5ч-38,0 мм; Л = 2,04-5,42 мм; Д = = 0,2ч-0,4 мм; /шах== 1,4-3,8 мм; /ст == 11-ь115 мм; /чуг = 11-160 мм; /= 0,15-f-0,5 мм
