6 7 8

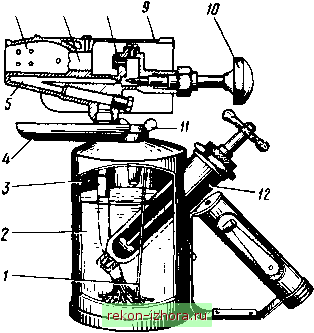

Рис. 351. Лампа, работающая на бензине, спирте или керосине: 1 - предохранительный стержень, 2 - резервуар для горючего, 3 - воздушное пространство, 4 - нагревательная ванночка (чашечка), 5 - каналы смесителя, 6 - труба, 7 - смесительная трубка, 8 - сопло, 9 - за1Щ1ТНое устройство от ветра, 10 - вентиль, И - крышка заливного отверстия, 12 - насос


вуара выпускают через воздушный клапан 7, имеющийся в заливной пробке. После выпуска воздуха воздушный клапан закрьтают. Затем поджигают бензин, залитый в чашечку, и подогревают змеевик горелки.

К моменту полного сгорания бензина в чашечке следует подкачать воздух в резервуар, слегка открыть вентиль и поднести лампу к кирпичу на расстояние 10... 15 мм. Воспламенившееся распьшенное горючее окончательно подогревает горелку, из которой вылетает синеватое пламя. После этого вентилем регулируют интенсивность горения.

Гасят лампу только закрытием вентиля, после чего выпускают воздух из резервуара через воздушный клапан.

Малогабаритная нагревательная лампа, созданная В.М. Доробой (рис. 352, а), состоит из тонкостенного (0,3 мм) корпуса 2, в торце которого имеется отверстие 0 0,2 мм, регулятора 1 температуры пламени, пробки 4, бензостойкой резиновой прокладки 3 и сферической латунной сеточки 5, установленной в корпусе внутреннего торца во избежание засорения отверстия и в целях создания камеры для паров бензина. Лампу заправляют бензином Б-70. Температура горения достигает 1000...1200 С. Время работы между заправками составляет 20...25 мин. Подача паров бензина происходит за счет давления, возникающего при расширении бензина, которое происходит вследствие подогревания тонкой корпусной части лампы.

В дальнейшем давление внутри корпуса лампы поддерживается за счет передачи теплоты от сопла через регулятор температуры пламени в тонкостенную часть корпуса.

Эту лампу применяют при вьшолнении монтажных, слесарно-сборо ь ных, авторемонтных и других работ. Горит лампа в горизонтальном и вертикальном положениях.

Паяльная трубка (рис. 352, б) применяется для пайки мелких деталей или пайки в труднодоступных местах. Приставив трубку од-

11-Н. и. Макиенко 305




Рис. 352. Малогабаритная нагревательная лампа (в) и паяльная

трубка (б)

НИМ КОНЦОМ к пламени спиртовой лампочки, дуют в нее с другого конца, направляя пламя в место пайки.

Несмотря на то что паяльная лампа является несложным приспособлением, неправильная ее эксплуатация может привести к несчастным случаям, поэтому необходимо выполнять следующие основные правила безопасности:

хранить бензин, необходимый для розжига паяльной лампы, в отдельном сосуде;

заправлять паяльную лампу только в безопасном в пожарном отношении месте;

заливать горючее только из сосуда, имеющего тонкую сливную трубку, или через небольшую воронку на противне; количество залитого го1ночего не должно превьппать У а объема резервуара;

заправлять паяльную лампу разрешается только тем горючим, для которого она предназначена;

заправка неостывшей паяльной лампы категорически запрещается;

розжиг паяльной лампы производить возле кирпича (рис. 353, а) или специализированного защитного устройства (рис. 353, б); на случай воспламенения разлитого горючего нуткно иметь вблизи рабочего места сухой песок для тушения огая.

Лучшим способом нагрева паяльников является нагрев на обьпсно-венной электрической плитке, в которую надо поставить две включенные параллельно спирали вместо одной. Для более быстрого нагрева





Рис. 353. Розжиг лампы: а - возле кирпича, б -у защитного устройства

аяльника и уменьшения потерь теплоты можно использовать сделанную □ жести защитную коробочку. Преимущество нагрева паяльника на лектроплитке состоит в том, что паяльник не соприкасается с пламе-[ем и равномерно нагревается.

§ 88. ИНСТРУМЕНТЫ ДЛЯ ПАЙКИ. ВИДЫ ПАЯНЫХ ШВОВ

Паяльшош. Основным инструментом для вьшолнения пайки явля-}тся паяльник. По способу нагрева паяльники разделяют на три группы -териодического подогрева, непрерьшного подогрева газом или жидким гопливом и электрические. Особую группу составляют паяльники специ-шьного назначения: ультразвуковые с генератором ультразвуковой частоты (УП-21); с дуговь ! обогревом; с вибрирующими устройствами и др.

Независимо от способа нагрева и конструкции основное назначение паяльника состоит в следующем: нагрев припоя до расплавления; накаливание расплавленного припоя и нанесение его на соединение; прогрев металла по месту пайки; удаление излишков расплавленного припоя.

Паяльники периодического подогрева подразделяют на угловые, или молотковые (рис. 354,а), и прямые, или торцовые (jpnc. 354,6). Первые применяют наиболее широко. Прямые паяльники используют для пайки в труднодоступных местах.. Паяльник представляет собой определенной формы кусок меди 3, закрепленный на железном стержне 2 с деревянной рукояткой 1 на конце.

К паяльникам непрерывного подогрева относят газовые и бензиновые.

Газовый паяльник (рис. 355) имеет ацетилено-кислород-ную горелку 4, к которой на стержне 2 прикреплен с помощью хомутика 3 обычный паяльник 1 из меди. Ниппели 7, 8 под шланги прикреплены к рукоятке 6. Кислород и ацетилен подаются по шлангам ниппелей 7 и 8. Подача в горелку ацетилено-кислородной смеси регулируется с помощью вентилей 5 и 9. Ацетилено-кислородную смесь на выходе из сопла 10 горелки зажигают, образовавшееся пламя осуществляет нагрев рабочей части паяльника.

В бензиновом паяльнике (рис. 356) рабочая головка i
