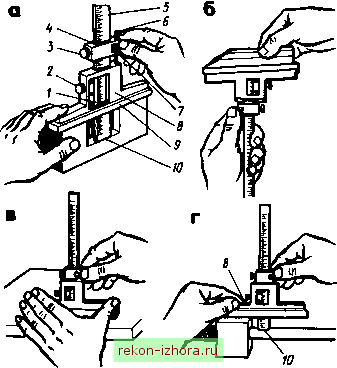

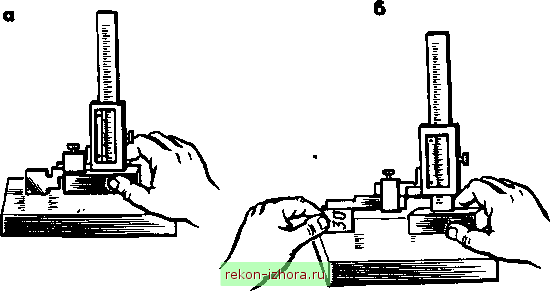

Промышленность Ижоры --> Хитрости слесарного дела Рис, 370. Штангенглуби- номер: а - устройство, б, в -проверка нулевого положения соответственно лекальной линейкой и на плите, г - прием измерения Штангенрейсмас (рис. 371, б) состоит из основания 9, в котором жестко закреплена штанга 8 со шкалой, рамки 7 с нониусом 5 и стопорным винтом 6, устройства 4 микрометрической подачи, включающего движок, винт, гайку и стопорный винт, сменных ножек 1 (для разметки с острием и для измерения высоты) с двумя измерительными поверхностями (нижней плоской и верхней в виде острых ребер шириной не более 0,2 мм), стопорного винта 2 для закрепления ножки 1 и державки 5 на выступе рамки 7 для игл различной длины. Рис. 371. Штангенрейсмас. а - устройство и прием измерения, б - прием разметки Для проверки нулевого положения штангенрейсмаса последний перед использованием устанавливают на поверочную плиту и рамку опускают вниз до соприкосновения измерительной поверхности ножки с пли- Рис. 372. Проверка нулевого положения штангенрейсмаса: д - на плите, б - с помощью концевых мер длины ТОЙ (рис. 372, а). При этом нулевой штрих шкалы нониуса должен совпадать с нулевым штрихом шкалы штанги. Если штангенрейсмас имеет нижние пределы измерения вьппе 40 мм, то проверка производится установкой под ножку плоскопараллельных концевых мер (рис. 372, б). При отсутствии зазора между ножкой и плитой (или концевой мерой, равной нижнему пределу) нулевые штрихи нониуса и штанги должны совпасть. При измерении (см. рис. 371, д) левой рукой прижимают основание к плите и подводят ножку к проверяемой поверхности, затем правой рукой с помощью микрометрической подачи 4 доводят измерительную ножку до соприкосновения ее нижней части с проверяемой поверхностью. При разметке (см. рис. 371,6) правой рукой устанавливают требуемый размер (высоту), слегка прижимают левой рукой основание к плите, перемещая штангенрейсмас относительно размечаемой детали. Острием ножки наносят риски. Показания штангенрейсмаса читают так же, как и штангенциркуля. При измерении высоты верхней измерительной плоскостью необходимо к полученному размеру прибавить высоту ножек. ПРИЛОЖЕНИЕ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ПО ВИДАМ ОБРАБОТКИ

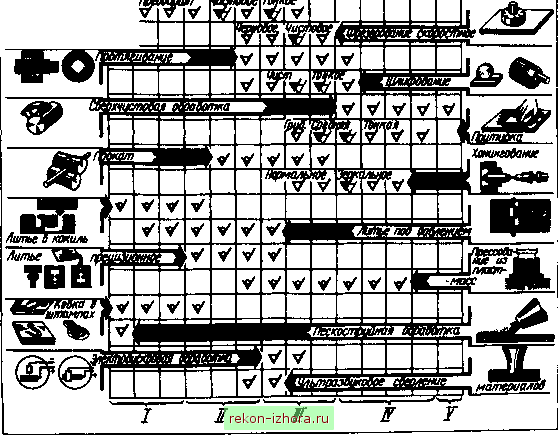

базовая йкима в м* 8 Д5 08 \ \ ЦОв \ апимОа/ше-1 Дшшаемая при дашюм способе ихотЛшия детали шероховатость V V V V у/ V у/ V V
|
