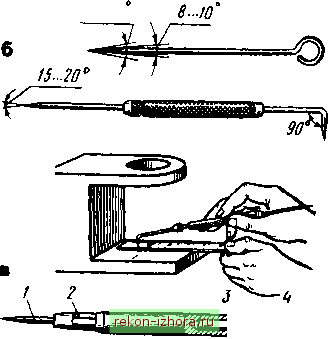

Промышленность Ижоры --> Хитрости слесарного дела I5..J0 Рис. 32. Чертилки: а - круглая, б - с отогнутым концом и ее П1имене-ние, в - со вставными иглами, г - карманная; / - игла, 2 - корпус, 3 - запасные иглы, 4 - пробка Kq)Hep - слесарный инструмент, применяющийся для нанесенип углублений (кернов) на предварительно размеченных линиях (керны делают для того, чтобы риски были отчетливо видны и не стирались в процессе обработки детали). Кернеры изготовляют из инструментальной углеродистой или легированной стали У7А, У8А, 7ХФ или 8ХФ. Рабочую часть кернеров (конус) термически обрабатывают на длине 15...30 мм до твердости НКСэ 55...59, а ударную часть - на длине 15...25 мм до твердости НКСэ 40...45. Средняя часть кернера имеет рифление (накат-ку) для удобства работы. Различают кернеры обыкновенные, специальные, пружинные (механические), электрические и др. Обыкновенный кернер (рис. 34,а) представляет собой стальной стержень длиной 100, 125 или 160 мм и диаметром соответственно 8, 10 или 12 мм; его боек имеет сферическую поверхность. Острие кернера затачивают на периферии шлифовального круга под углом 50...60** (рис. 34,6). При более точной разметке пользуются малыми кернерами с острием, заточенным под углом 30.,.45 °. У кернеров для разметки центров отверстий, подлежащих сверлению, острие затачивают под углом 15° Применение специального кернера для накерни-вания малых отверстий и закруглений неболь- <азор 2...3мм Рис. 33. Заточка чертилки
Рис. 34. Обыкновенный кернер {а) и его заточка (б) ших радиусов (рис. 35,а) заметао повыигает качество разметки и производительность. Кернер для шаговой разметки (рис. 35, б) состоит из двух кернеров - основного 1 и вспомогательного 2, скрепленных общей планкой 3. Расстояние между ними регулируется планкой 3 в зависимости от шага размечаемых отверстий. Первое углубление накерни-вают кернером 1. Затем в полученное углубление вставляют кернер 2 и ударом молотка по кернеру 1 накернивают углубление. После этого кернер 2 переставляют в следующее положение. Шаг между отверстиями выдерживается автоматически, чем достигаются точность разметки и повышение производительности. Кернер с лупой (рис. 35,в) состоит из хомутиков 5 и 7, соединенных винтом 6 и затягиваемых после установки лупы 8 по зре- .Нйпрабкние Лунка Рис. 35. Специалы1ые кернеры: а - для накернивания дуг окружности, б - шаговый, в - с лупой нию рабочего. В хомутике 7 помещается 3...5-кратная лупа, хому тик 5 служит для установки лупы на кернер 4 по высоте ее крепленш Пружинный (механический) кернер (рис. 36) npi меняют для точной разметки тонких и ответственных изделий. Принци его действия основан на сжатии и мгновенном освобождении пружинь, Кернер имеет свинченный из грех частей 3,5и6корпус, в которог помещаются пружины 7, 11, стержень 2 с кернером 1, ударник 8 со см вдающимся сухарем 10 и плоская пружина 4. При нажатии на издели острием кернера внутренний конец стержня 2 упирается в сухарь, в результате чего ударник перемещается вверх и сжимает пружину 7. Упершись в ребро заплечника 9, сухарь сдвигается в сторону и кромка его Рис. 36. Пружинный кернер сходит со стержня 2. В этот момент ударник под действием силы сжатой гфужины 7 наносит по концу стержня с кернером удар. Сразу после этого пружиной восстанавливается начальное положение кернера. Силу удара (10... 15 Н) регулируют, ввинчивая или вывинчивая упорный колпачок б. Вместо кернера / в стержень 2 можно вставить клеймо и тогда механический кернер можно использовать для клеймения деталей. Электрический кернер (рис. 37) состоит из корпуса 6, пружин 2 и 5, ударника 3, катушки 4 и кернера Л При нажатии установ- Рис. 37. Электрический кернер ленным на риске острием кернера электрическая цепь замыкается и ток, проходя через катушку, создает магнитное поле. Ударник при этом мгновенно втягивается в катушку и наносит удар по стержню кернера. Во время переноса кернера в другую точку пружина 5 размыкает цепь, а пружина 2 возвращает ударник в исходное положение. Электрический кернер отличается высокой производительностью. Пневматический пистолет (рис. 38,а) применяют для различных керновочных работ. Для удобства он снабжен ручкой 1, расположенной под углом к оси корпуса, и пусковой кнопкой 2.
|
