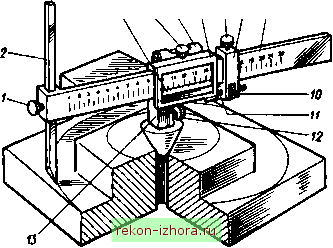

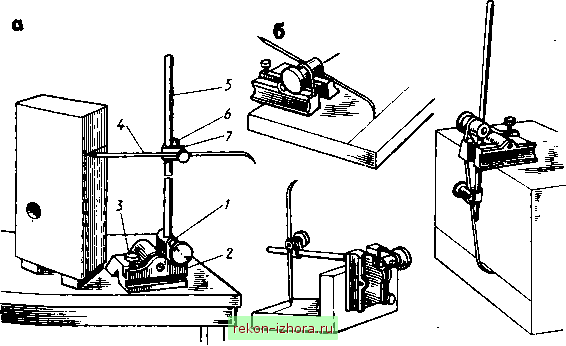

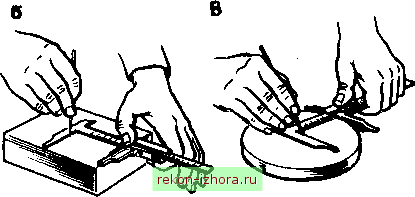

Промышленность Ижоры --> Хитрости слесарного дела Пневматический портативный кернер (рис. 38, б) отличается от других кернеров мапыми размерами и отсутствием рукоятки, которой служит сам кернер. Ц1фкули используют для разметки окружностей и дуг, деления отрезков и окружностей, а также для геометрических построений. Циркулями пользуются и для переноса размеров с измерительных линеек на деталь. Разметочные циркули бывают простыми или с дугой, точными (рис. 39, а) и пружинными (рис. 39, б). Простой циркуль состоит из двух шарнирно соединенных ножек - целых или со вставными иглами (рис. 39, в); нужный раствор ножек фиксируется винтом. Особенностью конструкции циркуля, показанного На рис. 39,а, является устройство 3 для установки циркуля непосредственно по его шкале с точностью до 0,2 мм. Микрометрические винты i и 2 повышают точность этой установки. Сменные иглы 4 затягиваются гайками 5. Слесари-новаторы, стремясь повысить точность разметки, совершенствуют конструкции циркулей. Л.С. Новиков разработал конструкцию циркуля (рис. 39, г), состоящего из двух ножек 6, снабженных на концах закаленными иглами 4, и двух разъемных линз 7 с 5-кратным увеличением. Для точной установки размеров циркуль имеет микрометрический винт 2. Преимущества этого циркуля - удобство и высокая точность установки. Однако его детали требуют особо аккуратного обращения и хранения. Рис. 38. Кернеры: а - пневматический пистолет , б - пневматический портативный Рис. 39. Слесарные циркули; а - точный, б - пружинный, в - со вставными иглами, г - с линзой Штангенциркули. Разметочный штангенциркуль, показанный на рис. 40,а, предназначен для точной разметки прямых линий (рис. 40,6) и ц е н т р о в (рис. 40, в), а показанный на рис. 41 -Для разметки окружностей больших диаметров. О f 2 3 а W11 t2d 50 515255Ц5556 11111111111111 Рис. 40. Штангенциркуль для разметки окружностей больших диаметров: а - устройство, б - нанесение прямых линий, в - разметка центра окружности Последний имеет штангу 3 с миллиметровыми делениями и две ножки , неподвижную 2 со стопорным винтом I и подвижную 9 с рамкой 5, нониусом 6 и стопорным винтом 4 для закрепления рамки 5. Стопорный винт 7 служит для крепления вставной иглы 8 {10), которая перемещается вниз и вверх и может устанавливаться на разных уровнях. На рис. 42 показан усовершенствованный разметочный штангенциркуль для разметки окружностей. Он имеет штангу 9 с утолщенным концом, в котором устанавливается резец 2. По штанге перемещается рамка 6 с нониусом 3. В нижней части рамки находится встав- Рис. 41. Разметочный штангенциркуль 3 if 5 6 7 8 3 Рис. 42. Усовершенствованный разметочный штангенциркуль: I - стопорный зажим, 2 - резец, 3 - нониус, 4, 12 - зажимы, 5 - уровень, 6 - рамка, 7 -винт, 8 - хомутик, 9 - штанга, 10 - гайка, II - микрометрический винт, 13 - вставка, 14, 15 - сменные опоры, 16 - удлинитель ка 13, в отверстие которой вставляется сменная центрирующая коничес кая опора, закрепляемая зажимом 12. Рис. 43. Рейсмас (д) и его применение (5)
|
