Рис. 81 Рихтовальные молотки с круглым гладким полированным бойком (й) и с радиусными бойками (5)

Для правки закаленных деталей (рихтовки) применяют молотки с радиусным бойком (рис. 18,6); корпус молотка выполняют из стали У10; масса молотка равна 400...500 г. Хорошо зарекомендовали себя рихтовальные молотки, оснащенные пластинками из твердого сплава. Корпус молотка выполняют га стали У7 или У8, а в рабочие концы вставляют пластинки из твердого сплава ВК8 или ВК6. Рабочую часть бойка затачивают и доводят по радиусу до 0,05...0,1 мм.

Молотки со вставными бойками из мягких металлов (см. рис. 81,-д) применяют при правке деталей с окончательно обработанной поверхностью и деталей или заготовок из цветных металлов и сплавов. Вставные бойки могут быть медными, свинцовыми или деревянными.

Гладилки (деревянные или металлические бруски) применяют при правке тонкого листового и полосового металла.

§ 23. ПРАВКА МЕТАЛЛА

Кривизну деталей проверяют на глаз (рис. 82, д) или по зазору между плитой и уложенной на нее деталью. Края изогнутых мест отмечают мелом.

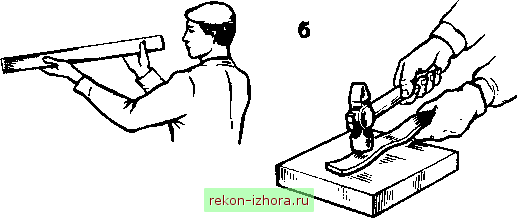

Рис. 82. Проверка кривизны (а) и правка (б) полосового металла

При правке важно правильно выбирать места, по которым следу наносить удары. Сила ударов должна быть соразмерна с кривизной ц постепенно уменьшаться по мере перехода от наибольшего изгиба к меньшему. Правка считается законченной, когда все неровности исчез, нут и деталь станет прямой, что можно определить наложением линейки. Правку выполняют на наковальне, правильной плите или надежных по- кладках, исключающих возможность соскальзывания с них детали i ударе.

Для предохранения рук от ударов и вибраций при правке мет необходимо надевать рукавицы, прочно держать детали, заготовк1 плите или наковальне.

Правка полосового металла осуществляется в следующем поряди i На выпуклой стороне мелом отмечают границы изгибов, после че левой рукой, предварительно надев на нее рукавицу, берут полосе а правой - молоток и принимают рабочее положение (рис. 82, б).

Полосу располагают на правильной плите так, чтобы она лежала вьшуклостью вверх, соприкасаясь с плитой в двух точках. Удары нанс-сят по выпуклым частям, регулируя их силу в зависимости от толщинь полосы и величины кривизны: чем больше искривление и толще полоса, тем сильнее должны быть удары. По мере вьшравления полосы силу ударов ослабляют и чаще переворачивают полосу с одной стороны на другую до полного вьшравления. При нескольких выпуклостях сначала выправляют ближайшие к концам, а затем - расположенные в середине.

Результаты правки (прямолинейность заготовки) проверяют на глаз, а более точно - на разметочной плите по просвету или наложением линейки на полосу.

Правка прутка. После проверки на глаз на выпуклой стороне прутка мелом отмечают границы изгибов. Затем пруток укладывают на плиту или наковальню так, чтобы изогнутая часть находилась вьшуклостью вверх (рис. 83). Удары молотком наносят по выпуклой части от краев изгиба к середине, регулируя силу ударов в зависимости от диаметра прутка и величины изгиба. По мере выправления изгиба силу ударов уменьшают и, поворачивая пруток вокрзпг его оси, заканчивают правку Легкими ударами. Если пруток имеет несколько изгибов, сначала правят ближайшие к концам, а затем - расположенные в середине.

Правка листового металла более сложна, чем предыдущие операции. Листовой материал и вырезанные из него заготовки могут иметь поверх ность волнистую или с выпучинами. На заготовке, имеющей волнистост по краям (рис. 84,а), предварительно обводят мелом или мягким три* фитовым карандашом волнистые участки. После этого заготовку кладу на плиту так, чтобы ее края не свисали, а лежали полностью на опорно поверхности. Прижимая заготовку рукой, начинают правку. Чтобы растянуть середину заготовки, удары молотком наносят от середины к краю так, как указано зачерненными кружками на рис. 84, е. Кружки меньших диаметров соответствуют ударам меньшей силы, и наоборот, т.е. более сильные удары наносят в середине и уменьшают их силу по мере приближения к краю заготовки. Во избежание образования трещин и

Выпучина

Рис 83. Правка прутка

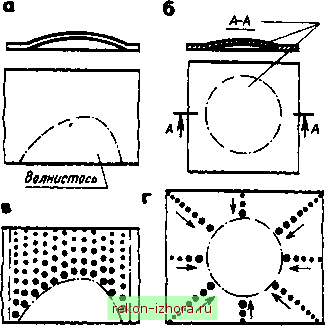

Рис. 84. Изогнутые заготовки из листового металла (а, б) и схемы их правки (в, г)

наклепа материала нельзя наносить повторные удары по одному и тому же месту.

Особую аккуратность, внимательность и осторожность соблюдают при правке заготовок из тонкого листового материала. Удары наносят несильные, так как при неправильном ударе боковые грани молотка могут или пробить листовую заготовку, или вызвать вытяжку металла.

При правке заготовок с выпучинами выявляют покоробленные участки, устанавливают, где больше выпучен металл (см. рис. 84,6). Выпуклые участки обводят мелом или мягким графитовым карандашом, затем заготовку кладут на плиту выпуклыми участками вверх так, чтобы края ее не свешивались, а лежали полностью на опорной поверхности плиты. Правку начинают с ближайшего к выпучине края, по которому наносят один ряд ударов молотком в пределах, указанных зачерненными кружками (рис. 84,г). Затем наносят удары по второму краю. После этого по первому краю наносят второй ряд ударов и переходят опять ко второму краю и так до тех пор, пока постепенно не приблизятся к выпучине. Удары молотком наносят часто, но не сильно, особенно перед окончанием правки. После каждого удара учитывают воздействие его на заготовку - непосредственно в месте нанесения и вокруг него. Не допускается нанесение нескольких ударов по одному и тому же месту, так как это может привести к образованию нового выпуклого участка.

Под ударами молотка материал вокруг выпуклого места вытягивается и постепенно выравнивается. Если на поверхности заготовки на Небольшом расстоянии друг от друга имеется несколько выпучин, ударами Молотка у краев отдельных выпучин заставляют последние соединиться в одну, которую потом правят ударами вокруг ее границ, как указано выше.

Тонкие листы правят легкими деревянными молотками - киянка-
