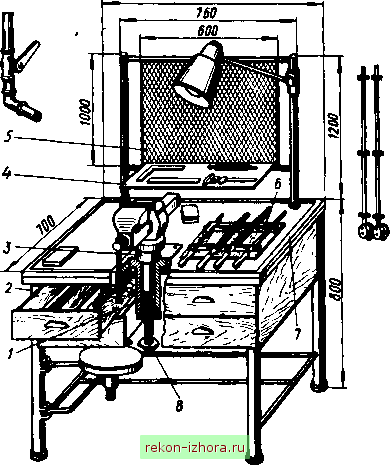

Промышленность Ижоры --> Хитрости слесарного дела ного экрана (металлическая сетка с очень мелкюй ячейкой или органическое стекло) 4, На верстаке располагают тиски 3 с параллельными губками, планшет 5 для размещения чертежей, светильник 6, кронштейн с полочкой 7 для измерительного инструмента, планшет 8 для рабочего инструмента. Под столешницей имеются четыре ящика 9 с отделениями для хранения инструмента и две полки 10 для хранения деталей и заготовок. К ножке верстака крепится откидное сиденье 11. Широко применяют в мастерских профтехучилищ верстак, исключающий применение подставок и допускающий регулирование подъема тисков на нужную высоту (рис. 2). В каркасе 2 этого верстака прочно закреплена специальная гайка 3 с резьбой, внутрь которой входит стальной хвостовик. Тиски поднимают, вращая рукой надетый на винт 1 маховичок 8. Верстак снабжен защитным экраном 5 из металлической сетки высотой 1 м с ячейками не более 3 мм или органического стекла, полочкой 4 для измерительного инструмента, планшетами 6 для рабочего инструмента, которые вместе с инструментом укладываются в ящик. Деревянная столешница верстака вместо бортиков окантована рамкой 7 из алюминиевого уголка. Рис. 2. Спесарный одноместный верстак с поворотными тисками, рвгул1фуемыми по высоте Заслуживает внимания планшет-кассета, представляющая собой рамку, одна часть которой закрыта прозрачным оргстеклом, а обратная - крышкой-задвижкой. В планшет закладывают чертежи по ряду заданий; устанавливают его в планку с пазом вертикально или горизонтально. Применение планшета-кассеты позволяет пользоваться несколькими чертежами, не требует картона для наклейки, покрытия чертежа защитным слоем и, кроме того, позволяет долгое время сохранять чертежи чистыми. i Рис. 3. Передвижной верстак Для работы механизированным инструментом к верстаку подводятся силовая электрическая линия и магистраль сжатого воздуха. Для вьтолнения спесарных работ непосредственно у машин широко применяют передвижные (на роликах) верстаки (рис. 3). Когда слесарю приходится перемещаться по фронту работы, он пользуется таким верстаком. При выполнении слесарных работ часто находят применение ящики с набором слесарного инструмента (рис. 4), а также инструментальные мягкие сумки (рис. 5). Слесарные тиски представляют собой зажимные приспособления для удерживания обрабатываемой детали в нужном положении. В зависимости от характера работы применяют стуловые, с параллельными губками и ручные тиски. Стуловые тиски получили свое название от способа крепления их на деревянном основании в виде стула, в дальнейшем они были приспособлены для закрепления на верстаках. Изготовляют их из кова-12 15 lb П 19202122 25225 Рис. 4. Ящик с набором слесарных инструментов: 1 - щетка, 2 - скребок для очистки напилы1иков, 3 - отвертка, 4 - крейцмейсель, 5 - зубило, 6 - клупп, 7 - ножовка, 8 ~ клещи, 9 - плоскогубцы, 10 - разметочный циркуль, И ~ уголы1ик 90°, 12 - линейка, 13 ~ штангенциркуль, 14 - чертилка, 15 - кернер, 16 - раздвижной ключ, П - накидной ключ для круглых гаек, 18 - ручные тиски, 19 - плоский драчевый напилы1ик, 20, 22 - плоский и круглый личнйе напильники, 21 - трехгранный напильник, 23, 24 - шаберы, 25 - молоток Рис. 5. Инструментальная сумка (мягкая)
|
