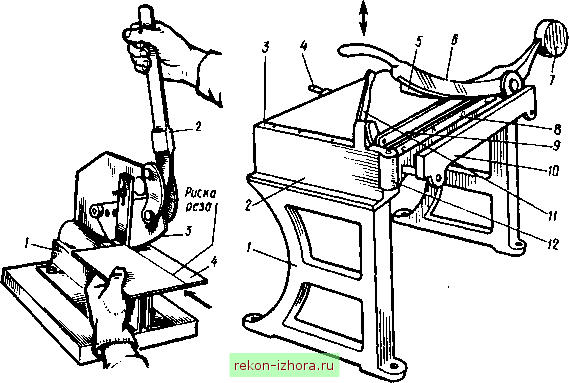

Рис. 114. Рычажные ножницы

Рис. 115. Маховые ножницы

металл значительной длины. Маховые ножницы имеют чугунные станину 7 и стол 2. В последний встроен нижний неподвижный нож 8, а верхний подвижный нож 5 с криволинейной режущей кромкой закреплен в ножедержателе 6 и имеет противовес 7, уравновещивающий ножедер-жатель с ножом.

Размер отрезаемых заготовок намечается предварительной разметкой или ограничивается регулируемым упором 10, для чего упор сначала устанавливают на требуемое расстояние от режущей кромки нижнего неподвижного ножа. Лист 3 во время разрезания плотно прижимают боковой кромкой к упору 10, л другой кромкой - к пружинному упору 12. После этого поворотом рукоятки И от себя лист плотно прижимают сверху прижимной планкой 9 и, опуская верхний нож с ноже-держателем 6, разрезают заготовку.

Ножедержатель при опускании вниз упирается в пружинный упор 12. Перестановка упора осуществляется с помош)ью рукоятки 4.

Ножницы с наклонными ножами (гильотинные) позволяют разрезать листовой металл толщиной до 32 мм, листы размерами 1000...32000 мм, реже - полосовой прокат, а также листовые неметаллические материалы.

На рис. 116 показаны кривощипные листовые ножницы с наклонными ножами. Они имеют нижний неподвижный и верхний подвижный ножи; последний наклонен под углом 2...6°. Это делает возможным постепенный вход ножа в работу, облегчает резание и обеспечивает его высокое качество. Нижний нож крепится к задней части стола 2 (рис. 116), установленного на станине 1, верхний - к ползуну 7, От элек-

4-Н. и. Макиенко

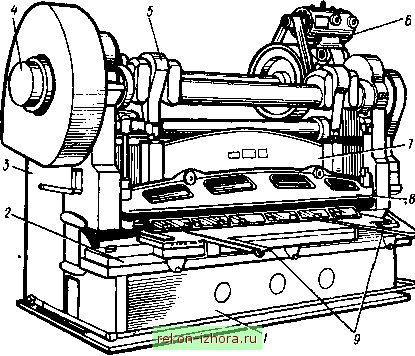

Рис. 116. Кривошипные листовые ножнищл с наклонным

ножами

тродвигателя 6 через клиноременную передачу получает вращение криво-щипный вал 4.

Два эксцентрика 5, смонтированные на нем, сообщают ползуну возвратно-поступательное перемещение по направляющим стоек ЗЛ Лист укладывают на стол к кронштейну 9 и прижимают прижимом Sj после чего осуществляют резку.

§ 32. РЕЗКА НОЖОВКОЙ

Общие сведения. Ручная ножовка (пила) - инструмент, предназначенный для разрезания толстых листов полосового, круглого и профильного металла, а также для прорезания хплицев, пазов, обрезки и вырезки заготовок по контуру и других работ. Ручная слесарная но-, жовка (рис. 117, а) состоит из станка (рамки) 2 и ножовочного полот-[ на 4. На одном конце рамки имеется неподвижная головка 5 с хвостови-; ком и рукояткой 6, а на другом - подвижная головка 3 с натяжным винтом 9 и гайкой (барашком) 1 для натяжения полотна. В головках 5 и 3 выполнены прорези 8, в которые вставляют ножовочное полотно и крепят его штифтами 7.

Рамки для ножовок изготовляют либо цельными (редко) для ножовочного полотна одной определенной длины, либо раздвижными (рис. 117,6), допускающими закрепление ножовочного полотна различной длины.

Для раздвигания ножовки колена перегибают, пока заклепка не выйдет из выреза, и смещают. Заклепку вводят в другой вырез и колена выпрямляют.



Станок с передвижным держателем (рис. 117, в) представляет собой угольник с рукояткой, по которому можно перемещать и закреплять в нужном положении держатель.

5 6

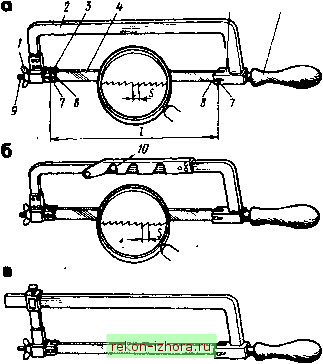

Рис. 117. Ручная слесарная ножовка цельная (а), раздвижная (б), с передвижным держателем (в) и ножовочное

полотно (г): 1 - гайка-барашек, 2 - рамка (станок), 3, 5 - подвижная и Неподвижная головки, 4 - ножовочное полотно, 6 -хвостовик с рукояткой, 7 -штифты, 8 - прорези, 9 - натяжной винт, 10 - подвижная скоба


1-250 J)U,%

Ножовочное полотно представляет собой тонкую и узкую стальную пластину с двумя отверстиями и с зубьями на одном из ребер. Полотна изготовляют из сталей У10А и Х6ВФ, их твердость HRCg 61...64. В зависимости от назначения ножовочные полотна разделяются на ручные и машинные. Полотно вставляют в рамку зубьями вперед.

Размер (длина) ручного ножовочного полотна определяется по расстоянию между центрами отверстий под штифты (рис. 117, г). Наиболее часто применяют ножовочные полотна для ручных ножовок длиной L, равной 250...300 мм, высотой Ь, равной 13 и 16 мм, толщиной А, равной 0,65 и 0,8 мм.

Каждый зуб ножовочного полотна имеет форму клина (резца). На зубе, как и на резце, различают задний угол а, угол заострения /3 и передний угол у; а + /3 + у = 90°.

Условия работы ножовочного полотна отличаются от условий работы резца, поэтому значения углов здесь иные. При резке металла большой ширины получаются пропилы значительной длины, в которых каждый зуб полотна снимает стружку, имеющую вид запятой. Эта стружка должна размещаться в стружечном пространстве до тех пор, пока острие зуба не выйдет из пропила (рис. 118,а). Величина стружечного простран-

4* 99
