ки сбоку, чем обеспечивается устойчивое положение ножовки во время резки.

Резка квадратного металла. Заготовку закрепляют в тисках и в месте будущего реза трехгранным напильником делают неглубокий пропил для лучшего направления ножовки. В начале операции ножовку наклоняют в сторону от себя (вперед). По мере врезания наклон постепенно уменьшают до тех пор, пока рез не дойдет до противоположной кромки, заготовки. Затем заготовку разрезают при горизонтальном положении ножовки (рис. 122,6). При очень глубоких резах левую руку переставляют, берясь за верх рамки (рис. 123, с).

Резка полосового металла. Полосовой металл рациональнее резать не по широкой, а по узкой стороне. Это, однако, можно сделать при толщине полосы, большей расстояния между тремя зубьями полотна.

Резка ножовкой с поворотом полотна осуществляется при длинных (высоких) или глубоких резах, когда не удается до-


Рис. 122. Начало резки ножовкой круглого (а) и квадратного (б) металла

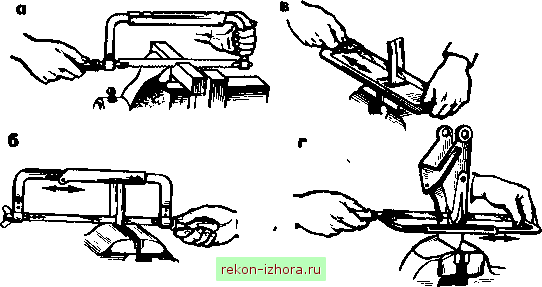

Рис. 123. Резка ножовкой при глубоких резах: положение пальцев левой руки, б - без поворота полотна, в - с поворотом полотна, г - в замкнутом контуре



вести рез до конца из-за того, что рамка ножовки упирается в торец заготовки и мешает дальнейшему пропиливанию (рис. 123, б). При этом можно изменить положение заготовки и, врезавшись .в нее с другого конца, закончить резку.

Однако есть другой способ: резать ножовкой, полотно которой повернуто на 90° (рис. 123, в). Для этого полотно переставляют в боковые прорези головок рамки. При таком положении ножовки работают осторожно, так как при перекосе рамки ножовочное полотно может сломаться. Этим способом также режут металл в деталях с замкнутьпУ1И контурами (рис. 123, г).

Резка тонкого листового и профильного металла. Заготовки, детали из тонкого листового материала зажимают между деревянными брусками по одной или по нескольку штук и разрезают вместе с брусками (рис. 124, а).

Резка по криволинейным контурам. Чтобы вырезать в металле (листе) фасонное окно (отверстие), просверливают или вырубают отверстие диаметром, равным ширине полотна ножовки или пилы лобзика. Пропустив через это отверстие полотно, закрепляют его в рамке и режут по заданному контуру (рис. 124, б).

Шлицы крупных размеров прорезают обыкновенными ножовками с одним или двумя (в зависимости от ширины шлицев) соединенными вместе полотнами (рис. 124, в).

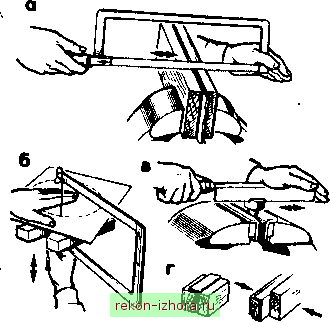

Рис. 124. Рабога ножовкой: а - резка тонкого листа, б - вырезание фасонного огверстия лобзиком, в - прорезание шлицев, г - тонкие профили, закрепленные для резки

Тонкие профили разрезают в плоских деревянных брусках (рис. 124, г).



§ 34. РЕЗКА ТРУБ НОЖОВКОЙ И ТРУБОРЕЗОМ

Перед резкой трубу размечают по шаблону, изготовленному из жести, изогнутой по трубе. Шаблон накладывают на место реза и чертилкой по окружности трубы наносят разметочные риски. Трубы разрезают ножовками и труборезами.

Резка ножовкой. Трубу зажимают в параллельных тисках в горизонтальном положении и режут по риске. Тонкостенные трубы и трубы с чисто обработанной поверхностью зажимают в тисках между специальными деревянными накладками (рис. 125).

При разрезании трубы ножовку держат горизонтально, а по мере врезания полотна в трубу слегка наклоняют на себя.

В случае защемления полотна вынимают ножовку из прореза, поворачивают трубу от себя на 45...60° и продолжают резать, слегка нажимая на полотно. Если ножовку увело в сторону от разметочной риски, трубу поворачивают вокруг оси и режут по риске в новом месте.

Резка труборезом значительно производительнее, чем ножовками. Труборезы изготовляют трех размеров: № 1 - для разрезания труб диаметром V4...V4 ; № 2 - I...2V2 ; № 3 - 3...4 .

Трубу 1 (рис. 126) зажимают вращением рукоятки 2 с винтом 3 в прижиме 7 между угловой выемкой основания и сухарем с уступами. Затем на конец зажатой в прижиме 7 трубы надевают труборез 6. Вращая рукоятку 5 трубореза вокруг своей оси, подводят подвижный ролик 4 трубореза до соприкосновения со стенкой трубы. Даяее делают один оборот труборезом вокруг трубы и проверяют линию реза: если она одинарная и замкнутая, то ролики установлены правильно.


Рис. 125. Резка трубы ножовкой

Рис. 126.* Резка трубы труборезом


Резание осуществляют так. У установленного на трубе трубореза поворачивают рукоятку на оборота, поджимая подвижный ролик к поверхности трубы так, чтобы линия разметки совпала с острьпи гра ними роликов. Смазывают место реза маслом для охлаждения режущих кромок роликов. Труборез вращают вокруг трубы, перемещая подвиж ный ролик до тех пор, пока стенки трубы не будут полностью прорезаны.
