Длину отрезанных труб проверяют линейкой, а плоскость среза по отношению к наружной стенке - угольником.

Трубу при резке можно зажимать в тисках, имеющих рифленые сухари. Тонкостенные трубы режут труборезом с одним роликом, а толстостенные - с тремя. Трубы очень больших диаметров режут труборезом с цепью, на которой укреплено шесть роликов. Наличие нескольких роликов дает возможность значительно ускорить процесс разрезания. Если надо получить ровную, без значительных заусенцев поверхность в месте реза, применяют труборез конструкции А.С. Мисюты. Это обычный трехроликовый труборез, между роликами которого на рычаге в специальной оправке укреплен резец (вылет его можно регулировать), ускоряющий процесс резания.

§ 35. МЕХАНИЗИРОВАННАЯ РЕЗКА

Механизированная резка осуществляется с помощью различных механических, электрических и пневматических ножовок и ножниц, дисковых пил и другого универсального или специального оборудования.

Ножовочные пилы (приводные ножовки) применяют для резки сортового и профильного металла. Ножовочная пила 872А (рис. 127), имеющая электрический и гидравлический приводы, предназначена для резки различных заготовок из сортового металла круглого и квадратного сечений. Точность обработки на таком станке составляет ±2 мм, шероховатость поверхности Ra= 20 мкм (Rz = 80 мкм).

Зажимные тиски. На столе станка устанавливают тиски с Уюбразны-ми губками для закрепления заготовок круглого сечения диаметром до 120 мм (рис. 128,а) или нескольких заготовок меньшего диаметра (рис. 128,6). Тиски с плоскими губками служат для закрепления заготовок больших сечений - от 40 до 250 мм (рис. 128, в). Эти тиски явля-

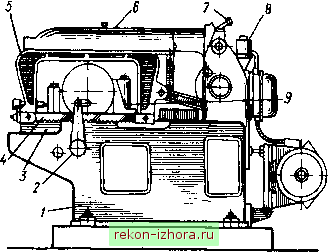

Рис. 127. Ножовочная пила:

1 - станина, 2 - упор, 3 - стол, 4 - ножовочное полотно, 5 - пильная рама, б - рукав (хобот), 7 - выключатель, 8 - кнопка ( Пуск - Стоп ), 9 - машинные тиски

999999

фГ8..П0мм 6

Рис. 128. Зажимные тиски: в, 5 - с V-образными губками для закрепления соответственно одной или нескольких заготовок круглого сечения, в - с плоскими губками для закрепления

заготовки большого сечения

ются поворотными, в них разрезаемый материал закрепляют под углом 45

Установка тисков и заготовок. Тиски устанавливают на столе пилы с таким расчетом, чтобы ось разрезаемой заготовки проходила посередине хода пильной рамы. При установке заготовки в тисках следят, чтобы она располагалась под прямым углом к ножовочному полотну.

Для разрезания заготовки под углом сначала под заданным углом устанавливают тиски, затем укладывают в них и прочно закрепляют заготовку. Машинные ножовочные полотна изготовляют из стали марки Р6М5.

Установка ножовочного полотна. Полотно устанавливают одним концом на штифт(рис. 129) неподвижно укрепленной планки 5 пильной рамы 2 так, чтобы зубья полотна были направлены в сторону рабочего хода. Другой конец полотна надевают на штифт 3 подвижной планки, затем оба конца полотна прижимают накладными планками 7 и 9 к пильной раме болгами 6 и 5. Полотно натягивают, завинчивая гайки I с некоторым усилием (слабо натянутое полотно при резании может сломаться или сделать косой рез).

- Ножовочную пилу налаживают для резки твердых металлов на 85, а для резки мягких металлов - на 110 двойных ходов в минуту.

Гидропривод станка управляется с помощью рукоятки крана. При положении рукоятки крана Бездействие (рис. 130,д) пильная рама получает возвратно-поступательное движение, при положении Спуск (рис. 130, б) рукав с пильной рамой плавно опускается вниз, при положении Подъем (рис. 130, в) рукав с пильной рамой плавно поднимается, при положении Медленное действие (рис. 130, г) регулируется заданная подача врезания ножовочного полотна в металл при рабочем ходе, при положении Быстрое действие (рис. 130, д) регулируется наибольшая подача врезания ножовочного полотна в металл при рабочем ходе.

При обратном ходе ножовочное полотно немного приподнимается над разрезаемым материалом.

Приступая к разрезанию металла на пиле рукоятку крана гидропривода устанавливают в положение Спуск и включают электродвигатель. После того как ножовочное полотно опустится к разрезаемому металлу, рукоятку крана переводят в положение Медленное действие для предварительного врезания. Затем рукоятку перемещают по направ-

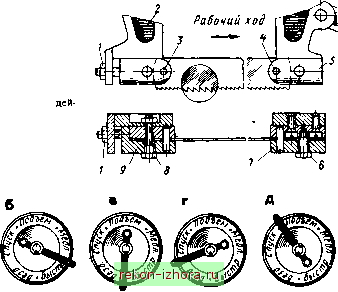

Рис. 129. Установка ножовочного полотна в ножовочной пиле

Рнс. 130. Положения рукоятки при управлении гидроприводом

ножовочной пилы: а - Бездействие , б - Спуск , в - Подъем , г - Медленное

действие

д - Быстрое ствне

лению к положению Быстрое действие и устанавливают желаемую подачу резания.

Дальнейшая работа станка происходит автоматически до окончательного разрезания заготовки. По окончании резки пильная рама автоматически переключает рукоятку крана в положение Подъем , которое осуществляется до определенной высоты; выключатель, расположенный на рукаве, нажимает на кнопку Стоп и выключает электродвигатель.

Ручные электрические ножницы С424 вибрационного tnna (рис. 131) состоят из электродвигателя /, редуктора 2 с эксцентриком 7 и рукоятки 4. Возвратно-поступательное движение от эксцентрика передается верхнему ножу 6, нижний нож 5 укреплен на скобе 8. При резке электроножницы держат правой рукой, охватывая рукоятку всеми пальцами правой руки; указательный палец помещается на рьиаге вьпслючателя 3 с курком. Левой рукой лист подают между ножами, направляя под режущую кромку верхнего ножа точно по риске так, чтобы риска бьша видна.

После включения электроножницы направляют правой рукой по линии реза так, чтобы плоскости ножей имели некоторый наклон относительно плоскости разрезаемого металла. Электроножницами разрезают листовую сталь толщиной до 2,7 мм и другие листовые материалы. В зависимости от толщины разрезаемого металла и мощности электродвигателя производительность электроножниц достигает 3...6 м/мин. Они особенно удобны при резке по фигурному раскрою, так как позволяют резать по контуру с малым радиусом кривизны.

Зазор между ножами 5 и 6 устанавливают в зависимости от толщины разрезаемого металла по таблицам и проверяют щупом (при толщине 0,5...0,8мм зазор равен 0,03...0,048 мм, при толщине 1...1,3 мм -0,06...0,08 мм, при толщине 1,6...2 мм - 0,1...0,13 мм).
