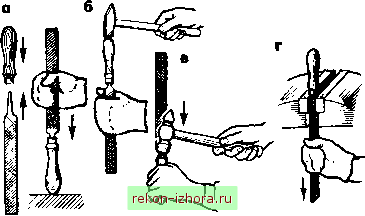

Рис 144 Насадка (а, б) и снятие (в, г) рукоятки напильника

Заслуживает внимания универсальная быстросменная рукоятка для напильников с коническим хвостовиком (рис. 145, а). Размер хвостовика напильника, а следовательно, и размер самого напильника существенной роли не играет Поэтому на рабочем месте слесарь может иметь пять-шесть рукояток и насаживать их на напильники, необходимые для вьшолнения даннон работы.

Рукоятка устроена так. Внутрь пластмассового корпуса (собственнс рукоятки) 5 запрессован металлический стакан 3, доньппком KOiopord являются гайки 4 с термообработанной резьбой. В стакан помещена пружина 2 и втулка 1 с пазом. От проворачивания и вьтадания из рукоятки втулку предохраняет ипгифг, завернутый в стакан. Относительно стакана втулка может иметь только поступательное движение. Для того чтобы насадить рукоятку на напильник, ее надевают на хвостовик и вращают, при этом гайки 4 навинчиваются на хвостовик. Второй точкой опоры хвостовика является втулка, поджимаемая пружиной, причем положение втулки в стакане зависит от размеров хвостовика напильника.

На производстве используют также долговечную деревянную рукоятку для напильников (рис. 145, б), в которой комбинированным сверлом с кольцевой фрезой одновременно сверлится отверстие хвостовика напильника и втулки. В отверстие, сделанное кольцевой фрезой, вставляют втулку, изготовленную из трубки. Втулка предохраняет рукоятку от раскалывания даже при сильных ударах в момент закрепления напильника. После долгого пользования рукояткой в разработанное отверстие можно вставить пробку. Снаружи на рукоятку надевают штампованный колпачок с отверстием.

Другая конструкция долговечной сменной рукоятки предложена новатором Ю.В. Козловским. Рукоятка состоит из двух пластмассовых частей (рис. 145, в). Корпус - пустотелый. Многочислен-





Рис 145 Быстросменная (д) и долговечные (б, в) рукоятки напильников

ные отверстия в стенке корпуса уменьшают массу рукоятки и создают необходимую вентиляцию, исключающую проскальзьшание корпуса в руке. В передней части корпуса имеются внутренний конус и резьба, в которую ввинчивается капроновая цанга. Хвостовая часть цанги вьшол-нена в форме пирамиды, разрезанной на четьфе части, что позволяет лепесткам деформироваться в соответствии с профилем хвостовика напильника, обеспечивая тем самым надежный зажим. После вьшинчива-ния рукоятки капроновые лепестки восстанавливают первоначальную форму.

Рукоятка предназначена для закрепления напильников с различными хвостовиками. Чтобы закрепить рукоятку на напильнике, достаточно хвостовик напильника ввести до упора в отверстие несколько вьтерну-той цанги и, держа напильник в одной руке, второй поворачивать корпус рукоятки, осуществляя тем самым зажим.

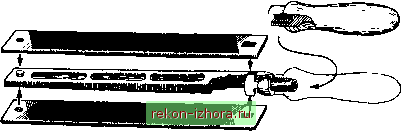

Безопасны в работе напильники с рукояткой, навинчиваемой на хвостовик (рис. 146). Устройство такого напильника допускает использование сменных полотен, имеющих на двух сторонах различные насечки, и быструю смену их.


Рис 146 Безопасная рукоятка напильника



Ю.В. Козловским сконструирована рукоятка для напильников с цилиндрическими хвостовиками (рис. 147). Она состоит из полого гофрированного корпуса 2, накидной гайки 4 с конусом, разрезных цанг 5, 7, 5 и 9 разных диаметров, три из которьк находятся в корпусе рукоятки, закрывающего корпус рукоятки колпачка 1 я стопорной шайбы 3. Хвостовик 6 инструмента закрепляется в прямоугольном пазе стопорной шайбы, а затем накидкой гайкой зажимается двусторонняя разрезная цанга. Рукоятка предназначена для закрепления инструментов с хвостовиками диаметрами 3, 4, 5 и 6 мм.


рукоятка для закрепления напильников с цилиндрическими хвостовиками

Ю.В. Чозловским предложена рукоятка для закрепления пчлфилей. Она имеет удобную форму (рис. 148), изготовляется из штасмассь на литьевой машине и состоит из двух частей. Хвостовик рукоятки 2 имеет разрезную цанговую втулку с конусом, которая сжимается лри навинчивании наконечника I.

На дне отчерстия цангового зажима имеется стопорный паз для размещения в нем части хвостовика инструмента, работающего при скручивающих усилиях отвертки, торцового ключа и др. Для закрепления в рукоятке икструменов с хвостовиками меньшего диаметра, чем диаметр отверстия корпуса рукоятки, последняя может бьпь снабжена переходной ) чзрезной втулкой, вьшолненной, например, из поливинилхлоридной трубки.

укоятка легко снимается, что дает возможность использовать ее с комплектом надфилей.


Рис. 148. Рукоятка конструкции Ю.В Козловского для закрепления надфилей

Уход эа напильниками. При работе с напильниками необходимо соблюдать следующие правила:

предохранять напильники даже от незначительньк ударов, которые могут повредть зубья; хранить напильники на деревянных подставках в поло;:сении, исключающем соприкосновение их между собой;

для предохранения от коррозии не допускать попадания на них влаги; темный цвет свидетельствует, что напильник окислился или плохо закален (.позые шпильники имеют светло-серый цвет); 124
