ной стали с шириной губок 100 мм; наибольшее раскрытие губок 90, 130, 150 и 180 мм. Стуловые тиски состоят из подвижной (рис. 6, а) и неподвижной 5 губок. На конце неподвижной части находится лапа 7 для крепления тисков к столу, а ее удлиненный стержень 5 заделывают в деревянное основание и зажимают скобрй. Губки сдвигаются вращением рычага 1 винта 3, имеющего прямоугольную резьбу, а раздвигаются с помощью плоской пружины 2 при вывинчивании из втулки гаж ки 6 винта 3.

Преимуществами стуловых тисков являются простота конструкций и высокая прочность, а недостаток заключается в том, что рабочие поверхности губок не во всех положениях параллельны друг другу, вследствие чего при зажиме узкие обрабатываемые предметы захватываются только верхними краями губок (рис.6,б), а широкие - только нижними (рис. 6, в), что не обеспечивает прочности закрепления. Кроме того, губки тисков при зажиме врезаются в деталь, образуя на ее поверхности вмятины.

Стуловые тиски применяют редко и только для выполнения грубых тяжелых работ, связанных с применением ударной нагрузки, - при рубке, клепке, гибке и пр.

Тиски с параллельными губками и ручным приводом вьшускают трех типов: I - поворотные, П - неповоротные, П1 - инструментальные со свободным ходом передней губки.

Поворотные тиски с параллельными губками (рис. 7) могут поворачиваться на угол не менее бО. В корпусе неподвижной губки 9 тисков имеется сквозной прямоугольный вырез, в ко-

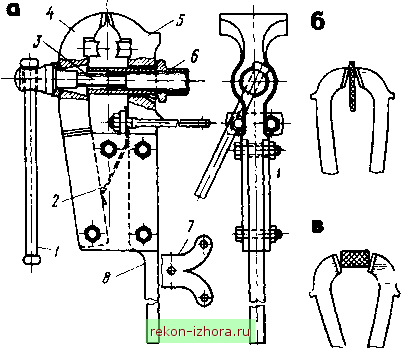

Рис. 6. Стуловые тиски: а - устройство, б, в - зажим соответственно верхними и нижними краями губок



торый помещена гайка 10 зажимного винта. В вырез входит прямоугольный со сквозным отверстием призматический хвостовик подвижной губки 7. Зажимный винт 11, пропущенный через отверстие корпуса подвижной губки, закреплен стопорной планкой 6. При вращении в ту или другую сторону с помощью рьиага 5 винт 11 будет ввинчиваться в гайку i О или вывинчиваться из нее и соответственно перемещать подвижную губку 7, которая, приближаясь к неподвижной губке 9, будет зажимать обрабатьшаемый предмет, а удаляясь - освобождать.

Неподвижная губка тисков соединена с основанием 3 центровым болтом, вокруг которого и осуществляется необходимый поворот поворотной части 4 (не менее 60° в каждую сторону). Поворотную часть 4 тисков закрепляют в требуемом положении с помощью рукоятки 2 болтом 1.

Корпус тисков с параллельными губками изготовляют из серого чугуна. Дня увеличения срока службы тисков к рабочим частям губок прикрепляют винтами стальные (из инструментальной стали У8) пластины 8 с сетчатой насечкой. При зажиме в тисках на обрабатываемых предметах могут появляться вмятины от насечки закаленных пластин губок. Поэтому для зажима обработанной чистовой поверхности детали (изделия) рабочие части губок тисков закрьшают накладными пластинами ( нагубниками ), изготовленными из мягкой стали, латуни, меди, алюминия, к ожи и др.

Размеры слесарных тисков определяются шириной их губок, которая для поворотных тисков составляет 80 и 140 мм с наибольшим рао-крыгием губок 95 и 180 мм.

Неповоротные тиски с параллельными губка-м и (рис. 8) имеют основание 6, с помощью которого они крепятся болтами к крышке верстака, неподвижную губку 4 и подвижную 2. Для увеличения срока службы рабочие части губок 4 v. 2 делают сменными в виде призматических пластинок 3 с сетчатой насечкой из инструментальной стали У8 и прикрепляют к губкам винтами. Подвижная губка 2 перемещается своим хвостовиком в прямоугольном вырезе неподвижной губки 4 вращением винта 5 в гайке 7 с помощью рычага 1. От осевого перемещения в подвижной губке зажимный винт 5 удерживается


Рис. 7. Слесарные поворотные тиски с ручным приводом


Рис. 8. Слесарные неповоротные тиски с ручньп! приводом




Рис. 9. Слесарные тиски с дополнительными губками для труб: I, 3 - подвижная и неподвижная губки, 2 - призматические вырезы


Рис. 10. Слесарные тиски со свободным ходом

стопорной планкой 8. Ширина губок неповоротных тисков - 80 и 140 мм с наибольшим раскрытием губок 95 и 180 мм.

Тиски с дополнительными губками для труб (рис. 9) кроме общего назначения могут быть использованы для закрепления труб благодаря дополнительному призматическому вырезу. Наибольшие диаметры зажимаемых труб составляют 60,70 и 140 мм.

Несмотря на достоинство тисков с параллельными губками, заключающееся в прочном креплении к верстаку, они имеют недостаток - малую прочность губок. Поэтому для тяжелых работ эти тиски непригодны.

Тиски со свободным ходом (рис. 10) обеспечивают удобство и быстроту установки деталей. Тиски к верстаку прижимает плита 7. Под внутренней неподвижной губкой 2 расположена подвижная губка 3, а между ней и плитой - две зубчатые рейки 4, в зацеплении с которыми находится зубчатое колесо 6, выполненное в виде гайки и установленное на винте 5.

Слесарь, поворачивая рукоятку влево, выводит гайку из зацепления с рейками и, потянув рычаг на себя, освобождает подвижную губку. Так легко и просто устанавливается необходимый зазор между сменными щечками 1. Чтобы зажать деталь, нужно проделать эту несложную операцию в обратном порядке.

Пневматические тиски обеспечивают без применения физической силы быстрый и надежный зажим деталей с постоянным усилием. Время зажима 2...3 с, а усилие - 300 Н. Пневматические тиски (рис. 11) состоят из основания 1, поворотной части 2, закрепленной в нужном положении болтами 3, подвижной губки 4, помещенной в пазу поворотной части 2, и неподвижной губки 5, скрепленной с этой поворотной частью. Внутри поворотной части 2 перемещается каретка 6, соединенная ходовым винтом 7 с подвижной губкой 4. Ходовой винт позволяет изменять расстояние между обеими губками тисков. В том случае, когда воздух не поступает в тиски, их губки под действием пружины 8 находятся в крайнем раздвинутом положении. Когда же сжатый воздух под давлением 500...600 кПа поступает в камеру тисков, шток 9 опускается и поворачивает находящийся в каретке рычаг 10, который нажимает на каретку своим коротким плечом через толкатель И и тянет подвиж-
