Рис 168 Универсальная шлифовальная машинка С-475 (а), обработка круглыми напильниками (б) и фрезами-шарошками (в)

Механизированные ручные опиловочные машинки с вращающимися инструментами типа мелких фрез ф 1,5...25 мм используются широко.

Универсальная шлифовальная машинка с гибким валом и прямой шлифовальной головкой, работающая от асинхронного трехфазного электродвигателя 1 (рис. 168, д), имеет шпиндель, к которому крепят гибкий вал 2 с державкой 3 для закрепления рабочего инструмента.

Машинка имеет сменные прямые и угловые головки. Сменные державки позволяют производить опиливание и шлифование в труднодоступных местах и под разными углами.

Опиливание круглыми напильниками показано на рис. 168,6, а прием обработки фрезами-шарошками - на рис. 168, е.

Подобной конструкции машинки могут быть также и подвесными (рис. 169), которые удобны для использования на рабочем месте слесаря.

Опиловочные станки. Применяют два типа опиловочных станков - с возвратно-поступательным и вращательным движением, чаще всего с гибким валом (станки типа ОЗС) .На станках первого типа используют напильники различного профиля с крупной и мелкой наречкой.

в опиловочных станках для обработки закаленных деталей (штампов и т. п.) применяют специальный алмазный инструмент.

Станки с гибким валом и вращающимися напильниками особенно удобны в изготовлении штампов, пресс-форм, металлических моделей

Рис 169 Опиловочно-зачист-

ная подвесная машинка 1 ~ рабочий инструмент, 2 -державка для инструмента, 3 - электродвигатель, 4 -гибкий вал

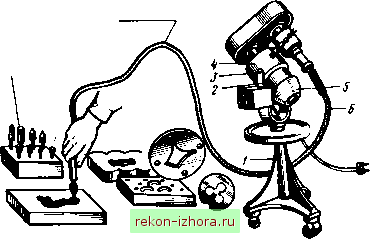

Рис 170 Передвижной опило-вочно-зачистной станок ОЗС

Гибкий бал

Набор фигурных напильников и абразивных головок

и т.п. Опиловочные станки бывают передвижными и стационарными.

Передвижной опило вочно - з а чи стной станок ОЗС (рис. 170) имеет стойку I с вилкой 2, в которой закреплен электродвигатель 5 с кнопочным пультом. Шарниры 3 позволяют поворачивать электродвигатель с укрепленной на нем головкой 4 в удобное для работы положение. Инструмент закрепляют в патроне, смонтированном на конце гибкого вала 6. Он получает вращательное движение.

Станок ОЗС имеет следующие приспособления: инструментодержа-тель № 1 со сменными цангами для крепления инструмента с хвостовиком 0 6, 8 и 10 мм, инструментодержатель N 2 для крепления инструмента с конусным хвостовиком N О и 1; полировальную головку, предназначенную для щлифования, полирования (рис. 171) и снятия заусен-

цев; пистолет, преобразующий вращательное движение гибкого вала в поступательное движение инструмента; напильник и ножовочное полотно; абразивный брусок или шабер.

К станку ОЗС прилагают крупные напильники, пальцевые фрезы, абразивные шлифовальные головки ф 8...42 мм, войлочные резиновые и другие полировальные головки ф 6...35 мм, сверла, резвертки, зенковки и т. п.

Станок ОЗС в нормальном исполнении имеет четыре частоты вращения инструмента - от 760 до 3600 об/мин. Мощность электродвигателя 0,52 кВт, частота вращения 1405 об/мин.

Стационарный опиловочно-зачистной станок (рис. 172) имеет станину I, на которой закреплена стойка 4 с нижним 3, верхним 5 кронштейнами и штоком 6. Ступенчатый шкив 2 (закрыт кожухом) позволяет регулировать скорость движения напильника. Обрабатьгааемую деталь 8 закрепляют на поворотном столе 9. Установка стола на нужный угол достигается с помощью винта 10.

Рис 171 Работа полировальной головкой

Рис 172 Стационарный опиловочно-зачистной станок
