стружки), а удалять стружку - только щеткой, крючком или совком; Iнельзя измерять детали на работающем станке; запрещено оставлять работающий станок без наблюдения; рабочее место и проходы должны быть чистыми, не загромождены материалами, приспособлениями, готовыми изделиями и др.

Дефекты. Наиболее частьюли дефектами при опиливании являются следующие:

неровности поверхностей (горбы) и завалы краев заготовки как результат неумения пользоваться напильником;

вмятины или повреждение поверхности заготовок в результате неправильного зажима ее в тисках;

неточность размеров опиленной заготовки вследствие неправильной разметки, снятия очень большого или малого слоя металла, а также неправильности измерения или неточности измерительного инструмента;

задиры, царапины на поверхности детали, возникающие в результате небрежной работы и применения неправильно выбранного напильника.

Безопасность трзда. При опиловочных работах необходимо вьшолнять следующие требования безопасности:

при опиливании заготовок с острыми кромками нельзя поджимать пальцы левой руки под напильником при обратном ходе;

образовавшуюся в процессе опиливания стружку необходимо сметать с верстака волосяной щеткой; строго запрещается сбрасывать стружку обнаженными руками, сдувать ее или удалять сжатым воздухом;

при работе следует пользоваться только напильниками с прочно насаженными рукоятками; запрещается работать напильниками без рукояток или напильниками с треснувшими, расколотыми рукоятками.

Глава X. СВЕРЛЕНИЕ

§ 43. ОБЩИЕ СВЕДЕНИЯ. СВЕРЛА

Общие сведения. Сверлением называется образование снятием стружки отверстий в сплошном материале с помощью режущего инструмента - сверла, совершающего вращательное и поступательное движения относительно своей оси.

Сверление применяется:

для получения неответственных отверстий невысокой степени точности и значительной шероховатости, например под крепежные болты, заклепки, шпильки и т. д.;

для получения отверстий под нарезание резьбы, развертьшание и зенкерование.

Рассверливанием называется увеличение размера отверстия в сплошном материале, полученного литьем, ковкой, штамповкой или другими способами.

Сверлением и рассверливанием можно получить отверстие с точностью по 10-му, в отдельных случаях - по 11-му квалитету и шероховатостью поверхности Rz 320...80. Когда требуется более высокое каче-



ство поверхности отверстия, его (после сверления) дополнительно зенкеруют и развертывают.

Точность сверления в отдельных случаях может быть повьпиена благодаря тщательному регулированию станка, правильно заточенному сверлу или сверлением через специальное приспособление, называемое кондуктором.

Сверла бывают различных видов (рис. 179,а-и) и изготовляются из быстрорежущих, легированных и углеродистых сталей, а также оснащаются пластинками из твердых сплавов.

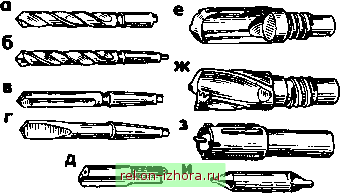

Рис. 179. Сверла

а, б - спиральные, в - с прямыми канавками, г - перовое, д - специальное, е - однокромочное с внутренним отводом стружки для глубокого сверления, ж - двухкромочное для глубокого сверления, 3 - для кольцевого сверления, и - центровочное

Для сверления отверстий чаще применяют спиральные сверла.

Спиральное сверло (рис. 179, а, б) - двузубый (двух-лезвийный) режущий инструмент, состоящий из двух основных частей -рабочей и хвостовика. Рабочая часть сверла, в свою очередь, состоит из цилиндрической (калибрующей) и режущей частей. На цилиндрической части имеются две винтовые канавки, расположенные одна против другой. Их назначение - отводить стружку из просверливаемого отверстия во время работы сверла. Канавки на сверлах имеют специальный профиль, обеспечивающий правильное образование режущих кромок сверла и необходимое пространство для выхода стружки (рис. 180).

Форма канавки и угол наклона со между направлением оси сверла и касательной к ленточке должны бьггь такими, чтобы, не ослабляя сечения зуба, обеспечивалось достаточное стружечное пространство и легкий отвод стружки. Однако сверла (особенно малого диаметра) с увеличением угла наклона винтовой канавки ослабляются. Поэтому у рверл малого диаметра этот угол делается меньшего, а для сверл больших диаметров - большего значения. Угол наклона винтовой канавки сверла составляет 18...45 °. Для сверления стали пользуются сверлами с утлом нжлона



/кзта


Родочая/ часть

ленточка

Решущт


Задняя поверлость

Канадка

Поперечная к/юмка

Режущие кромки

Сердцедина


Спинка зцЬо

Угол наклона динто6ай(а

нонаВки

Передняя

Угон наклона \flonepemQ кромки

Ленточка


Рис. 180. Сшфальные сверла (в, б) и элементы сверла (в)

шость

Угол щ вершине Поперечная кромка

канавки 18. 30°, для сверления хрупких металлов (латунь, бронза) -22...25 °, для сверления легких и вязких металлов - 40...45°, при обработке алюминия, дюралюминия и электрона - 45 °.

В зависимости от направления винтовых канавок спиральные сверла подразделяются на правые (канавка направлена по винтовой линии с подъемом слева направо, сверло во время работы вращается против часовой стрелки) и левые (канавка направлена по винтовой линии с подъемом справа налево, вращение происходит по часовой стрелке). Левые сверла применяют редко.

Расположенные вдоль винтовых канавок две узкие полоски на цилиндрической поверхности сверла называют ленточками. Они служат для уменьшения трения сверла о стенки отверстия, направляют сверло в отверстие и способствуют тому, чтобы сверло не уводило в сторону. Сверла ф 0,25...0,5 мм вьшолняют без ленточек.

Уменьшение трения сверла о стенки просверливаемого отверстия достигается также тем, что рабочая часть сверла имеет обратный конус, т.е. диаметр сверла у режущей части больше, чем на другом конце, У хвостовика. Разность этих диаметров составляет 0,03...0,12 мм на каждые 100 мм длины сверла. У сверл, оснащенных пластинками из твердых сплавов, обратная конусность составляет 0,03...0,15 мм на длине пластинки.

Зуб - это выступающая с нижнего конца часть сверла, имеющая режущие кромки.

Зуб сверла имеет спинку, представляющую собой углубленную часть его наружной поверхности, и заднюю поверхность, представляющую собой торцовую поверхность зуба на режущей части.

Поверхность канавки, воспринимающая давление стружки, называется передней поверхностью. Линия пересечения передней

15 i
