универсальный коллекторный, работает на переменном или постоянном токе нормальной частоты напряжением 220 В.

Машины среднего типа (рис. 194,б), обычно имеющие одну замкнутую рукоятку на задней части корпуса, используют для сверления отверстий диаметром до 15 мм.

Машины тяжелого типа (рис. 195), имеющие обычно две рукоятки на корпусе или две рукоятки и грудной упор, применяют для вертикального (рис. 195, а) и горизонтального (рис. 195,6) сверления в стальных деталях отверстий 0 20...80 мм.

В алюминиевом корпусе 5 электрической сверлильной машины тяжелого типа смонтирован электродвигатель; на конце вала 1 электродвигателя имеется коническое отверстие, в которое вставляют сверло б или патрон. Во время работы удерживают ручную сверлильную электрическую машину обеими руками за рукоятки 2, жестко соединенные с корпусом, и устанавливают так, чтобы центр сверла точно совпадал с намеченньпи центром будущего отверстия; затем нажимают на специальный упор 4, расположенный в верхней части корпуса, и кнопкой 3, помещенной в рукоятке 2, включают электродвигатель 5.

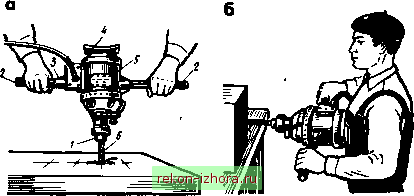

Рис. 195. Ручная электрическая сверлильная машина тяжелого типа: а, б - соответственно вертикальное и горизонтальное сверление

Сверлильные машины бывают прямыми (с расположением оси шпинделя соосно или параллельно оси двигателя) и угловыми (с расположением оси шпинделя под углом к оси двигателя). Угловые машины (рис. 196) применяют для сверления отверстий в труднодоступных местах. По направлению вращения машины изготовляют с односторонним направлением вращения и реверсивные.

Ручные сверлильные электрические машины независимо от типа и мощности состоят из трех основных частей - электродвигателя с рабочим напряжением 220 или 36 В, зубчатой передачи и ишинделя.

Безопасность труда. При работе ручными электрическими машинами необходимо вьшолнять следующие требования безопасности:

работать только в резиновых перчатках и калошах; при отсутствии калош под ноги необходимо подкладывать резиновый коврик; корпус ручных сверлильных электрических машин должен быть заземлен (рис. 197);

перед включением р5дшой сверлильной электрической машины необходимо сначала убедиться в исправности проводки и изоляции, а также в том, соответствует ли напряжение в сети напряжению, на которое рассчитана данная машина,

включать ручную сверлильную электрическую машину только при вынутом из просверленного отверстия сверле, а вынимать сверло из патрона только после выключения сверлильной машины;

периодически наблюдать за работой щеток электродвигателя машины; щетки должны быть хорошо прошлифованы (при нормальной работе не искрят);

при остановке машины, появлении искрения или запаха не разбирать машину на месте, а заменить ее годной.

Ручные сверлильные пневматические машины по сравнению с электрическими имеют небольшие размеры и массу. Привод этой машины допускает плавное регулирование частоты вращения при нажиме на пусковой курок. При перегрузке машина автоматически останавливается, чем предотвращается поломка сверла, в то время как перегрузка сверлильной электрической машины приводит к перегоранию ее обмотки, т.е. к выходу машины из строя.

Для сверления отверстий в деталях, изготовленных из алюминиевых и магниевых сплавов и мягких сталей, применяют сверлильные пневматические р5дшые машины с частотой вращения шпинделя до 3500 об/мин, а для сверления отверстий в деталях из легированных сталей - с частотой вращения шпинделя до 1000 об/мин.

Рис. 196. Ручная электрическая угловая сверлильная машина

Рис. 197. Средства и меры электробезопасности, применяемые при работе электрической сверлильной машиной

На рис. 198 показана ручная сверлильная пневматическая машина Д-2 массой 1,8 кг, с частотой врашения шпинделя 2500 об/мин при давлении воздуха 5 кгс/см и пневмодвигателем роторного типа. Ротор расположен в статоре эксцентрически и образует при этом серповидную камеру. Сжатый воздух поступает в камеру между ротором и статором и давит на рабочие лопатки, заставляя ротор вра-шаться.

Рис 198 Ручная сверлильная пневматическая машина Д-2

/ - штуцер, 2 - рукоятка, 3 - курок, 4 - корпус пневмодвигателя, 5 - корпус шпинделя, б - трехкулачковый патрон

С помощью удлиненных угловьк и кондукторных насадок, закрепляемых на корпусе машины, можно производить сверление в труднодоступных местах.

Ручная сверлильная пневматическая машина РС-8 (рис. 199) имеет насадку, расположенную под углом 20°. Корпус 5 этой насадки закрепляют на машине барашком 4. В трубке 2 насадки размещен шарнирный вал, который вращает цанговую оправку со сверлом /.

Устройства для крепления и подвшшвания механизированного инструмента. Возможности использования электрических и пневматических сверлильных машин значительно расширяются при условии применения несложных приспособлений.

Сверлильные машины могут быть использованы в качестве сверлильной установки (рис. 200). В этом случае сверлильную машину 2 закрепляют на стойке 4, снабженной поворотным перемещающимся вверх и вниз столом 1, на котором закрепляют деталь. Подача на сверло производится рычагом 3.

При сборочных работах для удобства и облегчения пользования ручные сверлильные электрические машины укрепляют на подвесках, представляющих собой легкие двух- или четырехколесные тележки, установленные на монорельсе над рабочим местом.

Чтобы машина не мешала рабочему в то время, когда он не пользу-
