Рис. 244. Спиральные развертки: а - правая, б - левая

Рис. 245. Комплект ручных конических разверток


Ручные цилиндрические развертки применяют для развертывания отверстий 0 3...60 мм. По степени точности они разделяются по номерам - 1, 2 и 3.

Машинные развертки с цилиндрическим хвостовиком изготовляют трех типов - I, П и П1. Развертки применяют для обработки отверстий по 6...8-му квалитетам и изготовляют 0 3...50 мм. Их закрепляют в самоцентрирующих патронах станков.

Машинные развертки с коническим хвостовиком типа II изготовляют 0 10... 18 мм с более короткой рабочей частью. Эти развертки закрепляют непосредственно в шпинделе станка.

Машинные насадные развертки типа 1П изготовляют 0 2S...5omm. Этими развертками обрабатывают отверстия по 5...6-му квалитетам.

Машинные развертки с квадратной головкой изготовляют 0 10...32 мм. Они предназначены для обработки отверстий по 6...7-му квалитетам и закрепляются в патронах, допускающих покачивание и самоцентрирование разверток в отверстиях.

Насадные развертки со вставными ножами типа 1 имеют то же назначение, что и предьщущие; изготовляют их 0 25 ...100 мм.

Машинные развертки, оснащенные лластин-ками из твердого сплава Т15К6, служат для обработки Отверстий больших диаметров с высокой скоростью и большой точностью.

Кроме рассмотренных широко применяют и другие развертки. Повышающие точность и качество обработки отверстий.

Раздвижные (регулируемые) машинные раз-



вертки (рис. 246, а) применяют при развертьшании отверстий ф 24...80 мм. Они допускают увеличение диаметра на 0,25 ...0,5 мм.

Регулируемые развертки получили наибольшее распространение. Они состоят из корпуса, который служит довольно долго, и вставных ножей простой формы. Изготовляют их из сравнительно недорогих конструкционных сталей. Ножи делают из тонких пластинок, на них расходуется небольшое количество дорогостоящего металла. Их можно переставлять или раздвигать на больший диаметр, регулируя или затачивая до нужного размера. Когда ножи стачиваются и уже не обеспечивают надежного крепления, их заменяют новыми.

Для развертывания сквозных отверстий широко применяют разжимные машинные развертки (рис. 246,б), ножи в которых или крепятся винтами, или в точно пригнанных пазах прижимаются к дну последних конусными выточками концевых гаек. Ножи крепят также винтами, разжимающими корпус.

При работе разверткой на станке часто бывают случаи, когда при жестко закрепленной развертке ее ось не совпадает с осью обрабатьь ваемого отверстия, и поэтому развернутое отверстие получается неправильной формы. Это происходит при неисправном станке, когда ось вращения шпинделя не совпадает с осью отверстия (биение шпинделя).

Для повьпиения качества обработки и во избежание брака при развертьшании отверстий применяют качающиеся оправки


Рис. 246. Машинные развертки:

а - раздвижная, б - разжимная

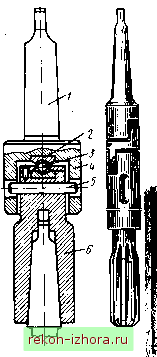

Рис. 247 Качающаяся оправка




(рис. 247). Качающаяся оправка закрепляется в шпинделе станка коническим хвостовиком 1. В отверстии корпуса 4 крепится штифтом 5 с зазором качающаяся часть оправки 6, которая упирается шариком 3 в подпятник 2. Благодаря такому устройству качающаяся оправка с разверткой может легко принимать положение, совпадающее с осью развертываемого отверстия.

Для получения высокой точности отверстия применяют плавающие развертки, представляющие собой пластины, вставленные в точно обработанные пазы цилиндрической оправки. Наружные ребра пластины заточены так же, как и зубья развертки. Для обеспечения регулирования пластины делают составными. При работе плавающими развертками не нужна точная соосность обрабатываемого отверстия и шпинделя станка и, кроме того, точное отверстие получается даже при биении шпинделя, так как пластина своими ленточками центрируется по стенкам отверстия, перемещаясь в пазу оправки в поперечном направлении. Применение рациональной конструкции разверток не только обеспечивает высокое качество работы, но и значительно повьпиает производительность труда.

На некоторых машиностроительных заводах при развертьшанни конических отверстий на конусную часть развертки ставят ограничивающее стопорное кольцо, что исключает затрату времени на измерение.

Для уменьшения нагрузки на развертку в процессе работы увеличивают длину ее заборной части в 2 раза. Это позволяет отказаться от применения второй развертки и повысить производительность и точность обработки.

Широко применяют комбинированный инструмент (рис. 248, а-в), который позволяет совместить две операции и получить отверстие заданных формы, квапитета и шероховатости.


Рис. 248. Комбинированные

инструменты: а - сверло-развертка, 6 - зенкер-развертка, в - сверло-зенковка

Рис. 249. Элементы резания при развертывании


Поберхность резания

оезания
