дйтельность труда в 3 раза. Метчики изготовляют из инструментальных сталей У8, У12 и быстрорежущей Р18.

Воротки. При нарезании резьбы вручную режущий инструмент вращают с помощью воротков, устанавливаемых на квадраты хвостовиков.

Нерегулируемые воротки могут иметь одно или три отверстия (рис. 266,а); в регулируемых воротках есть регулируемое отверстие (рис. 266, б). Кроме этих применяют торцовые воротки (рте. 266, в) для вращения метчиков при нарезании резьбы в труднодоступных местах.

Тарированный вороток (рис. 266,г) используют для нарезания резьбы в глубоких и глухих отверстиях. Он состоит из корпуса б, втулки 7 и пружины 8. Корпус и втулка имеют сцепляющиеся косые кулачки, которые при превышении усилия, передаваемого рукой работающего, выходят из зацепления, в результате чего втулка с метчиком не будет вращаться и тем самым предохранит его от поломки.


Рис. 266. Воротки: а - нерегулируемый, б - с регулируемым отверстием, в - торцовый, г - тарированный; 1,3- неподвижная и подвижная рукоятки, 2 - рамка, 4, 5 -подвижные и неподвижный сухари, 6 - корпус, 7 - втулка, 8 - пружина

Универсальный вороток (рис. 267, а) предназначен для закрепления плашек с наружным диаметром 20 мм, всех видов метчиков и разверток, имеющих хвостовики квадратного сечения со сторона-

ДО 8 мм. В корпусе, закрытом крьпшсой, размещен механизм, позволяющий изменять размер квадратного отверстия. Механизм приводится в движение винтом с рифленой головкой. Резьбовая часть винта связана одним из четырех кулачков, свободно размещенных внутри корпуса.

При вращении винта смещается кулачок, образующий одну из сторон квадрата. Опускаясь, кулачок нажимает на скошенный угол второго




Рис. 267. Универсальный вороток первого (а) и второго (б) вариантов исполнения

кулачка, двигая последний вправо. Тот, в свою очередь, поднимает третий кулачок, смещающий влево четвертый. Таким образом, четыре стороны квадратного отверстия уменьшаются в равной степени. Такая регулировка квадратного отверстия позволяет закреплять различные виды метчиков и разверток.

Для закрепления плашек в корпусе универсального воротка имеется гнездо. Плашки закрепляются винтами.

Применение описанного приспособления исключает брак при нарезании резьбы плашками. Оно заменяет слесарю набор воротков, плашко-держатель и специальные направляющие приспособления к нему.

Универсальный вороток, показанный на рис. 267,6, позволяет нарезать резьбу в труднодоступных местах. Метчик здесь крепится с помощью четьфех кулачков 2, 3, 5 и 7, размещенных в корпусе 1. Винт 4, вращаясь, смещает кулачки и изменяет размеры квадратного отверстия. Удлиненная часть корпуса обеспечивает перпендикулярность метчика плоскости вращения воротка. При установленных рукоятках 6 вороток используется как обычно. Для нарезания резьбы в труднодоступных местах рукоятки отвинчиваются. В удлиненную часть корпуса воротка вставляется конец торцового ключа. Благодаря наличию подпружиненного шарика вороток надежно закрепляется на установленном в него метчике.

§ 60. НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ

Подбор сверл для сверления отверстий под резьбу. При нарезании резьбы материал частично выдавливается , поэтому диаметр сверла должен быть несколько больше, чем внутренний диаметр резьбы. Изме-



некие величины отверстия при нарезании резьбы у твердых и хрупких металлов меньше, чем у мягких и вязких.

Если просверлить под резьбу отверстие диаметром, точно соответствующим внутреннему диаметру резьбы, то материап, выдавливаемый при нарезании, будет давить на зубья метчика, отчего они в результате большого трения сильно нагреваются и к ним прилипают частицы металла. Резьба может получиться с рваными нитками, а в некоторых случаях возможна поломка метчика. При сверлении отверстия слишком большого диаметра резьба получится неполной.

Диаметр сверла для сверления отверстий под метрическую и трубную резьбы определяют по справочным таблицам. Когда нельзя воспользоваться таблицами, диаметр под метрическую резьбу приближенно вычисляют по формуле df. = d - КР, где df. - диаметр сверла, мм; d - номинапьный диаметр резьбы, мм; - коэффициент, зависящий от разбивки отверстия, берется по таблицам (Справочник метаплиста, т. 3); обычно Кс = 1:Л,0&; Р- шаг резьбы, мм.

Размеры воротка для закрепления метчика выбирают в зависимости от диаметра последнего. Общую длину и диаметр рукоятки воротка определяют по установленным практикой формулам: L - 20D + 100; d = 0,5D + 5, где Z, - длина воротка, мм; D - диаметр метчика, мм; d - диаметр рукоятки воротка, мм.

Приемы нарезания резьбы. После подготовки отверстия под резьбу и выбора воротка заготовку закрепляют в тисках и в ее отверстие вставляют вертикально метчик по угольнику (рис. 268, а).

Прижимая левой рукой вороток к метчику, правой поворачивают его вправо до тех пор, пока метчик не врежется на несколько ниток в металл и не займет устойчивое положение, после чего вороток берут за рукоятку двумя руками и вращают с перехватом рук через каждые полоборота (рис. 268, б).

В целях облегчения работы вороток с метчиком вращают не все время по часовой стрелке, а выполняют один-два оборота вправо и полоборота влево и т. д. Благодаря такому возвратно-вращательному двн-

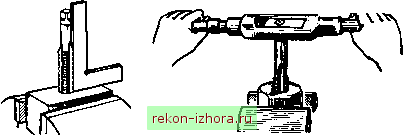

Рис. 268. Нарезание виутоенней резьбы: - установка метчика, б - прием нарезания
