8.16. Форма и размеры контура заготовок при растачивании резцами е различной формой пластин (ГОСТ 20874-75*)

Вид растачивания

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

Наименьший диаметр расточки £>П1Ш

Главный угол в плане ф.

Продольное растачивание

Подрезка торца при подаче к центру

Растачивание \, конической по- верхности I

У /Ш

Растачивание , конической поверхности П

Геометрические параметры круглых резцов и параметры их установки относительно обрабатываемого изделия определяются по формулам:

для наружной обработки (рис. 8.6, а)

Dsinoo ,

--2

/( = Гв Sin 7о; Si = cos Vo; s = 5i + S3; sin(o = -;

tge = --;

Я = 7?яС08ро;

52 = ГнС08 ш;

S3 = i?HSinpo;

S4 = S - S2;

cose

для внутренней обработки (рис. 8.6, б) /С = /н51п7о; Si=/-hCOSYo; Я = 7?нС05 7о; /С

sin со =

/в

tge-

52 = ГвСО8(0;

5з = /?HSin ро; S4 = S2 + S3 - Sj;

cose

При проектировании резцов необходимо учитывать, что профиль фасонных резцов при 7о =7 О отличается от обработанного профиля.

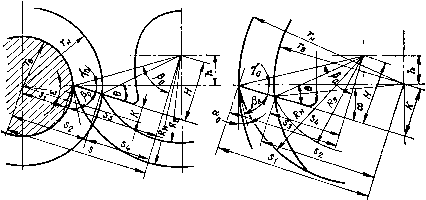

Рис. 8.6. Геометрические параметры круглого резца: а - для наружной и б -для внутренней обработки {Rn и R) наружный (больший) и внутренний (меньший) радиусы резца соответственно; и Гв - наружный и внутренний радиусы изделия соответственно; ао, Ро и уо - главные углы: задний, заострения и передний соответственно

Призматические фасонные резцы (рис. 8.7, а) обычно тангенциальные. Передний угол равен 10-20°, задний угол а обеспечивается установкой резца под соответствующим углом. В связи с этим передняя поверхность призматических резцов затачивается под углом а + у. Основные размеры резцов приведены на рис. 8.7, б.

Ширина резца В (при креплении изделия в патроне) равна 10-60 мм. Размеры ласточкина хвоста (для закрепления резцов) нормализованы. Ориентировочно размеры его могут быть выбраны в зависимости от ширины резца, мм:

В а Ъ

10-14 2 6

15-20 21-28 3 4

9 12

29-40 41-56 6 8

18 24

Толи;ина резца А определяется по формуле Л = / + с -f а, где с = (0,25ч-0,5) В.

Рис. 8.7. Призматический резец (с тангенциальным направлением подачи): а - установка относительно изделия; б -основные размеры резца; (Л и JB - толщина и ширина резца; а VI b - высота и ширина ласточкина хвоста; С - толщина тела резца)

гХ5 0Q

Ротационные резцы (рис. 8.8) являются разновидностью чашечных резцов, применяются для обработки гладких валиков, отличаются повышенной стойкостью, требуют специального оборудования.

повернуто

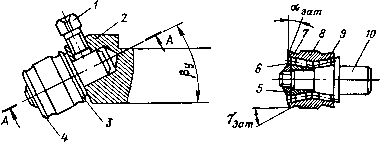

Рис. 8.8. Резец для ротационного резания на подшипниках качения:

1 - болт; 2 - державка; 4 - круговые режущие кромки; 5 ~ гайка; 6 ~ защитная шайба; 7 - режущий нож; 8 - подшипники радиально-упоряые; 9 - тела качения;

10 - ось валика

Отрезные резцы с механическим креплением твердосплавных пластин (рис. 8.9) выпускаются различными зарубежными фирмами.

Резцы для обработки пластмасс. Основные размеры и форма резцов из быстрорежушей стали для обработки пластмасс стандартизованы.
