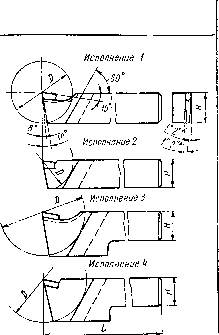

Резцы токарные отрезные для разрезки цилиндрических заготовок (ГОСТ 18884-73*)

Диаметр разрезки Dmax = 30-~ -135 мм (в зависимости от размеров резцов)

Размеры -- см. табл. 8.6, пп. 16; 24; 40; 55; 62 - для исполнений 1 и 2; пп. 24; 40; 55; 62; 73 - для исполнений 3 и 4

Пластины типа 13 (ГОСТ 17163-82)

Эскиз

Вид сверху (испопиеиия i,l,uh)

Тип 1 и 2

Резцы токарные резьбовые (ГОСТ 18885-73*)

Тип 1 и 2 для нарезания наружных резьб: метрических с шагом 0,5-6 мм - тип 1, трапецеидальных с шагом 2-24 мм - тип 2

Размеры - см. табл. 8.6, пп. И; 24; 40; 55 - для типа 1; пп. 24; 40; 55; 62 - для типа 2

Пластины типа И (ГОСТ 25398-82)

Эскиз

Тип 3 и 4 ДЛЯ нарезания внутренних резьб: метрических с шагом 0,75-6 мм - тип 3 и трапецеидальных с шагом 2-16 мм - тип 4

Размеры - см. табл. 8 6, пп. 6; 10; 21; 36; 51

Пластины типа 48 (ГОСТ 25422-82)

I типд

Imun f ос

Резцы расточные цельные из твердого сплава со стальным хвостовиком для сквозных отверстий (ГОСТ 18062-72)

HXDXLXd, мм: 2,8ХбХ40Х ХЗ-т-7,5Х 1,5X100X8 (d - наименьший диаметр растачиваемого отверстия)

А-А 5-5

Резцы расточные цельные из твердого сплава со стальным хвостовиком для глухих отверстий (ГОСТ 18063-72)

Тип 1 - для координатно-рас-точных, типы 2 и 3 - для токарных и револьверных станков

HXDXLXd, мм: 2,8Х 10Х70Х Х37,5Х 15Х 100X8 (типы 1 и 2) и 2,8Х 12Х 120ХЗЧ-7,5Х 12Х 14Х X 8 (тип 3) (d - наименьший диаметр растачиваемого отверстия)

Эскиз

Резцы расточные державочные с пластинами из твердого сплава (ГОСТ 9795-84)

Тип I - для обработки сквозных отверстий, крепление прямое

HXBXL, мм: -25X25X125

10X10X40--

Пластины типов 10 70 (ГОСТ 25396-82)

Тип 2 - резцы упорные для обработки глухих отверстий, крепление прямое

Исполнение 1 -HXBxLy мм: 6Х 6Х 20-40X 40Х 180; исполнение 2 - rfX L, мм: 6Х 20-т32Х 140

Пластины типов 07; 67 (ГОСТ 25426-82), типа (ГОСТ 25396-82)

Тип 1

Тип 2

Исполнение 1

Испопнение 2
