Оборудование

для сварки и наплавки

Для выполнения сварочных работ необходим комплекс оборудования, обеспечивающего при том или ином участии сварщика получение швов заданного качества и конфигурации. К этому оборудованию предъявляются многочисленные и разнообразные требования, так как на условия вьшолнения сварки больше, чем на какой-либо другой технологический процесс обработки металлов (резание, ковка и др.), влияют размеры и форма заготовок, качество и точность сборки, а также изменение в процессе работы размеров деталей вследствие тепловых деформаций и изменения многочисленных параметров режима сварки.

Комплект технологически связанного между собой оборудования, необходимого для выполнения сварочных работ, принято называть сварочным постом или сварочной установкой. В состав поста или установки в зависимости от степени их оснащенности входят: а) сварочное оборудование, к которому относятся источник питания и сварочный аппарат с приборами управления и регулирования процесса; б) технологические сборочно-сварочные приспособления, позволяющие осуществить быструю и точную сборку деталей под сварку, удержать их в нужном положении во время работы и предотвратить или уменьшить при этом коробление свариваемого изделия; в) механическое и вспомогательное оборудование, предназначенное для манипулирования свариваемым изделием в процессе наложения шва и для крепления и перемещения сварочных аппаратов; г) инструмент - совокупность орудий, употребляемых в сварочном производстве: электродо-держатели, щетки, рубильные молотки и т. п.

В каждом отдельном случае установка или сварочный пост может иметь все перечисленные элементы или некоторые из них. Стационарный пост

для ручной сварки - это участок производственной площади, снабженный источником сварочного тока, необходимыми технологическими приспособлениями и инструментом (рис. 8-1). Для защиты окружающих от излучения дуги участок огорожен брезентовыми шторами, перегородками или щитками. При сварке крупногабаритных изделий главным образом на монтаже используют передвижные посты, содержащие только источник питания, инструмент и легкие переносные средства защиты сварщика и окружающих.

Установка для автоматической сварки, показанная на рис. 8-2, содержит устройства для укладки, сборки и вращения свариваемого изделия, площадку для сварщика и другое оборудование. В ней механизированы, по крайней мере, две основные операции сварочного процесса: подача электрода и перемещение дуги вдоль свариваемых кромок. Установки, где механизирована только одна из этих операций, принято называть установками для полуавтоматической сварки (рис. 8-3).

В составе поста или установки всегда присутствуют сварочное оборудование и инструмент. В зависимости от особенностей свариваемых изделий и характера производства собственно процесс сварки имеет различный удельный вес. Значительное время расходуется на вспомогательные, сборочные и дополнительные работы, что снижает эффективность применения современных высокопроизводительных способов сварки. Поэтому сокращение

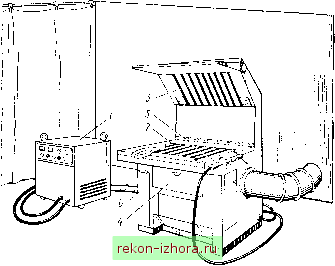

Рис. 8-1. Стационарный пост для ручной сварки:

/ - источник питания,

2 - сварочный стол;

3 - газоотсос;

4 - ящик для инструмента,

5 - электрододержатель;

6 - ящик с электродами

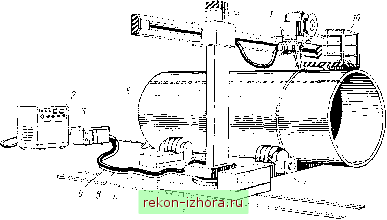

Рис. 8-2. Установка для автоматической сварки:

/ - сварочный аппарат;

2 - источник питания:

3 - шкаф с аппаратурой управления;

4 - тележка с колонной;

5 - свариваемое изделие,

6 - рельсовый путь тележки,

7 - стенд для укладки и вращения изделия 5;

8 - сварочный провод,

9 - провод управления,

10 - площадка сварщика

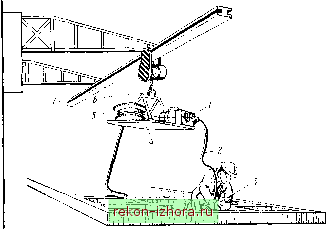

Рис. 8-3. Установка для полуавтоматиической сварки: / - сварочный аппарат;

2 - гибкий направляющий канал для электродной проволоки;

3 - ручная горелка;

4 - платформа;

5 - катушка с электродной проволокой;

6 - подвеска полуавтомата;

7 - консоль с рельсом
