Величину ТоКа, при Kotopoft происходит Stot переход, Для Данной проволоки и среды называют критическим током.

Для управления процессом переноса металла на основной режим сварки иногда накладывают электрические импульсы, параметры которых (ток, напряжение, мощность) изменяются во времени по определенной программе. В этом случае параметры режима выбирают таким образом, что теплота, выделяемая дугой, питаемой от основного источника в промежутке между импульсами, недостаточна для плавления электрода при заданной скорости подачи. Вследствие этого длина дугового промежутка уменьшается. Во время действия импульса тока образуется капля металла и возрастает величина электродинамической силы, сжимающей перешеек капли у проволоки и отбрасывающей каплю строго в направлении оси электрода. Скорость плавления электрода во время импульса больше, чем скорость его подачи, вследствие чего длина дуги восстанавливается.

Условием стабильного течения процесса является равенство скорости подачи и общей скорости плавления электрода за один цикл (импульс + пауза). Поэтому при импульсном источнике питания мелкокапельный перенос получается при меньших плотностях тока, чем для обычного процесса. При этом параметры импульсов, частота которых находится в пределах 90-100 Гц, обеспечивают перенос одной капли за импульс.

Общие сведения об источниках питания и их технологических свойствах. Конструктивные и электрические особенности источников питания описаны в специальной литературе, посвященной электросварочному оборудованию. В настоящей книге изложены лишь общие сведения, необходимые для понимания технологических вопросов сварки плавлением.

Для питания сварочной дуги применяют источники переменного и постоянного тока. К источникам переменного тока относятся сварочные трансформаторы и генераторы переменного тока. Сварочные генераторы и выпрямители, а также импульсные источники составляют группу источников питания постоянным током. Источники питания могут быть однопостовыми, питающими один сварочный пост, и многопостовыми, питающими одновременно несколько сварочных постов.

Из общего упрощенного уравнения внешней характеристики источника питания

где t/j, - напряжение на клеммах источника при данном токе д! х X - напряжение холостого хода; Zg - эквивалентное сопротивление источника или схемы, следует, что

= iili при t/д = t/ = const

f/д = X --дэ при /д = const. 383

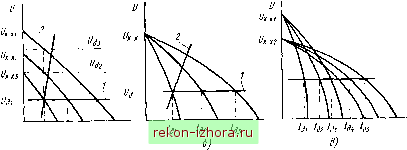

Рис. 8-9. Внешние характеристики источников питания при разных способах регулирования параметров режима сварки:

/ - участок вольт-амперной характеристики дуги прн постоянном расстоянии между электродом и изделием;

2 - участок характеристики устойчивой работы прн постоянной скорости подачи электрода

На основе этих уравнений можно осуществлять настройку режима горения дуги. Изменяя напряжение холостого хода t/. х, можно получить различные характеристики (рис. 8-9, а), соответствующие ряду значений тока /д, /д2, /дз и т. д. при неизменном напряжении /д, либо ряд напряжений /д, /д2, t/дз и т. д. при неизменном токе /д. Такая система настройки приводит к тому, что приходится либо чрезмерно снижать напряжение холостого хода, соответствующее малым токам, либо излишне его повышать при настройке на большие. Это неудобно в эксплуатации и снижает экономические показатели источника.

Изменяя Zg при неизменном V,, можно получить семейство кривых, показанных на рис. 8-9, б. Такие источники более удобны, но вследствие того, что напряжение холостого хода выбирают исходя из среднего режима работы, устойчивость дуги (особенно переменного тока) при сварке на малых токах будет недостаточной.

Наиболее эффективным является комбинированный плавно-ступенчатый метод настройки, при котором диапазон регулирования разбивается на две-три ступени настраиваемым изменением t/jj. X. В пределах ступени настройку производят за счет изменения Zg (рис. 8-9, в).

Источники питания переменным током. Это специальные виды однофазных и трехфазных трансформаторов, а также электромашинные генераторы повышенной частоты (400-500 Гц). Существуют два основных принципа построения сварочных трансформаторов: с нормальным магнитным рассеянием и дополнительным индуктивным сопротивлением - дросселем и с искусственно увеличенным магнитным рассеянием.

Трансформаторы первой группы бывают двух основных типов: а) в двухкорпусном исполнении с отдельным дросселем (рис. 8-10, а) между обмотками трансформатора I и дросселя 2 имеется только электрическая связь, а величина сварочного тока




1 1

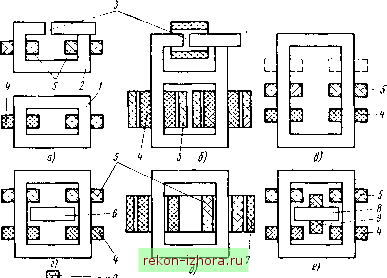

j Рис. 8-10. Сварочные трансформаторы:

/ - основной трансформатор; ~J 2 - дроссель;

3 - зазор магнитопровода дросселя;

4 - первичная обмотка;

5 - вторичная обмотка;

6 - подвижный магнитный шунт;

7 - охватывающая обмотка; .

8 - неподвижный шунт; <

9 - обмотка подмагничивания

изменяется путем изменения воздушного зазора 3 в магнитопро-воде дросселя; б) в однокорпусном исполнении (рис. 8-10, б) между обмотками трансформатора и дросселя существует как электрическая, так и магнитная связь; трансформаторы этого типа экономичнее и удобнее в эксплуатации.

В трансформаторах второй группы (в однокорпусном исполнении) необходимые внешние характеристики создаются за счет изменения реактивного сопротивления трансформатора. Это достигается за счет принудительного изменения расстояния между первичной 4 (рис. 8-10, в) и вторичной 5 обмотками или за счет изменения величины рассеяния магнитосиловых линий при помощи магнитного подвижного шунта 6 (рис. 8-10, г), вводимого в зазор между удаленными друг от друга обмотками 4 и 5. На рис. 8-10, д показана схема трансформатора, в котором наряду с основными обмотками 4 и 5, размещенными на различных стержнях магнитопровода, имеется дополнительная обмотка 7, охватывающая обе основные обмотки. Включая дополнительную обмотку 7 встречно или согласно основным, изменяют сопротивление трансформатора и его характеристику. Выпускаются транс-
