Промышленность Ижоры --> Сварка металлов и сплавов плавлением Сеть 0 0 0 Рис. 8-12. Схема сварочного генератора с падающей характеристикой Рис. 8-13. Электрическая схема универсального сварочного генератора вающую обмотку возбуждения и используют размагничивающее действие реакции якоря. В СССР выпускаются генераторы с самовозбуждением, схема которых показана на рис. 8-12. Намагничивающая обмотка питается от третьей, дополнительной щетки с. Благодаря поперечной реакции якоря напряжение между третьей и основной щетками мало зависит от тока нагрузки. Режим сварки регулируют при помощи реостата Р в.цепи намагничивающей обмотки возбуждения НО, который определяет напряжение холостого хода генератора. При коротком замыкании напряжение дуги равно нулю, а электродвижущая сила генератора падает до величины, уравновешивающей падение напряжения в сопротивлении сварочной цепи. Для расширения пределов регулирования от размагничивающей обмотки РО сделан дополнительный вывод. Однопостовые генераторы для питания установок полуавтоматической или автоматической сварки должны иметь пологопадающую или жесткую характеристику. Для получения широкого диапазона регулирования они имеют независимое питание обмотки возбуждения. Универсальный сварочный генератор позволяет получать внешние характеристики различной формы (падающей или жесткой) и регулировать динамические свойства (рис. 8-13). Включая последовательную обмотку СО встречно или согласно и изменяя число витков в обмотке, можно получить жесткую или падающую характеристику. Соответствующие динамические свойства генератора достигаются включением витков регулируемого дросселя Д. По типу привода вращающиеся источники питания разделяются на преобразователи, снабженные электродвигателями, и на агрегаты, снабженные дизельными или бензиновыми двигателями внутреннего сгорания (табл. 8-3).
I Преобразователи с падающей внешней характеристикой (для ручной сварки)
II Преобразователи с пологопадающей внешней характеристикой (для полуавтоматической и автоматической сварки) 500 545 III Агрегаты с падающими характеристиками с бензиновыми двигателями

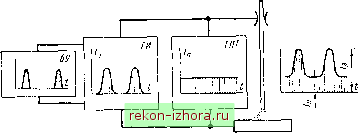

Источники питания импульсной дуги (рис 8-14) Такие источники содержат генератор постоянного тока ГПТ, генератор импульсов Г И и блок управления ЬУ. Генератор импульсов может быть построен по принципу накопления энергии в конденсаторах, которая в дальнейшем по команде блока управления расходуется в виде кратковременных импульсов Величину и длительность импульса можно настраивать путем изменения емкости батареи конденсаторов либо путем выделения определенных отрезков синусоиды тока Генераторы импульсов рассчитывают обычно на частоту, кратную частоте сети (50, 100 Гц) В качестве ГПТ могут быть использованы выпрямители или вращающиеся преобразователи В последнем случае последовательно в цепь якоря генератора включают полупроводниковый вентиль, предупреждающий шунтирование дуги якорем. Области применения источников питания различных типов (табл 8-4) При выборе источника питания нет оснований отдавать предпочтение какой-либо из схем генераторов, трансформаторов или выпрямителей. Эксплуатационные их свойства зависят Технические данные наиболее распространенных сварочных преобразователей и агрегатов Рис. 8-14. Блок схема источника питания импульсной дугой t - время цикла, ВУ - блок управления ГИ - генератор импульсов. ГПГ - генератор постоянного тока, /j - ток импульса, - ток в паузе между импульсами, 1 ~ ток дуги Таблица 8-4 Области применения источников питания
|
