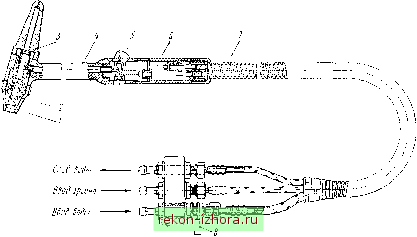

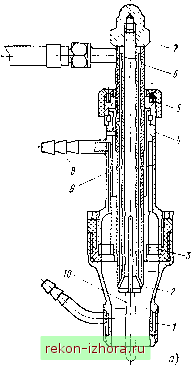

Промышленность Ижоры --> Сварка металлов и сплавов плавлением Рис. 8-41. Горелка для ручной сварки вольфрамовым электродом / - сопло, 2 - цанга, 3 - колпачок, 4 - корпус. 5 - газовый клапан, 6 - рукоятка, 7 - кабель, S - токоподвод ности свариваемой детали, желательно режим сварки выбрать таким образом, чтобы скорость сварки и скорость подачи присадочной проволоки были равными. В этом случае оператор как бы опирается на конец подаваемой проволоки, контролируя при этом скорость движения горелки. Часто сварщики подают присадочный материал вручную, прутками. Автоматическая сварка неплавящимся электродом сводится к перемещению сварочной горелки или изделия по заданной траектории с заданной скоростью. Подача вольфрамового электрода вследствие незначительного его расхода (порядка сотых долей грамма на 1 м шва), как правило, не механизируется. На рис 8-43, а представлена схема горелки для механизированной сварки вольфрамовым электродом. Электрод 10 зажат в токоподводящей Рис. 8-42. Горелка для полуавтоматической сварки вольфрамовым электродом с подачей присадочной проволоки Рис. 8-43. Головки для автоматической сварки неплавящимся электродом цанге 2 при помощи маховика 7. Для изменения положения электрода относительно сопла 1 служит маховик 5, при вращении которого охлаждаемая проточной водой обойма 6 передвигается в корпусе 4. Цанга 2- сменная деталь, предназначенная для электродов определенного диаметра. Газ поступает через штуцер 8 по зазору между обоймой и корпусом 9. Требования к конструкции сопл и характеру истечения газа при сварке неплавящимся электродом такие же, как и при сварке плавящимся электродом, однако отсутствие брызг позволяет широко применять керамические сопла и газопроницаемые сеточные вкладыши 3 (газовые линзы) для получения ламинарного потока газа. При сварке неплавящимся электродом качество шва в большой степени зависит от величины дугового промежутка. В большинстве случаев достаточно применения ручных корректоров или механических копирных устройств, аналогичных ранее описанным. Когда дуговой промежуток должен соблюдаться с большой точностью, применяют автоматические регуляторы, реагирующие на изменение напряжения дуги, интенсивность ее светового излу- чения или на изменение расстояния между изделием и электро. магнитным щупом. Автоматическую сварку с подачей присадочной проволоки выполняют головками (рис. 8-43, б), снабженными кроме горелки 1 механизмом 2 подачи проволоки, катушкой 3, направляющим шлангом 4 с наконечником 5 и системой корректоров 6-8. Последние определяют положение наконечника 5 относительно горелки 1. В ряде случаев для надежного прижатия проволоки к свариваемым кромкам служит ролик. Иногда по технологическим соображениям (например, для повышения производительности сварки или наплавки) присадочную проволоку предварительно подогревают при помощи твч или пропусканием через участок проволоки электрического тока. Для сварки неплавящимся электродом используют сварочный трактор АДСВ-2, предназначенный для сварки в аргоне нержавеющих, жаропрочных и конструкционных сталей толщиной 0,8- 4 мм и алюминиевых и магниевых сплавов толщиной 1-6 мм на силе тока до 400 А. Диаметр вольфрамового электрода 1-6 мм, диаметр присадочной проволоки 1-2,5 мм. В аппаратах для сварки неплавящимся электродом механизмы подачи присадочной проволоки и ходовые механизмы имеют принципиально такую же конструкцию, как аналогичные устройства для сварки плавящимся электродом. В этих аппаратах электрическая схема обеспечивает зажигание дуги пробоем дугового промежутка высокочастотной дугой осциллятора и заварку кратера при прекращении сварки путем постепенного уменьшения силы сварочного тока. Подача защитного газа начинается до начала сварки и прекращается через несколько секунд после ее окончания, т. е. после остывания вольфрама. Головки для сварки графитовым электродом в связи с более высоким расходом графита, чем вольфрама (около 1 мм в минуту), снабжены механизмами подачи электрода. Поскольку при графитовом электроде дуга обладает повышенной эластичностью, электрод подают вручную или электроприводом периодического или непрерывного действия. § 8-5. Аппаратура для сварки дугой, сжатой газовым потоком При обычной дуговой сварке дуга горит свободно между электродом и изделием. Однако если при помощи каких-либо приемов не дать возможность дуге занять ее естественный объем, принудительно сжать ее, то температура дуги значительно повысится. В частности, можно ограничить диаметр столба дуги, пропустив ее через сопло малого диаметра (рис. 8-44, а). При этом плазмообразующий газ, который подается в камеру 1 горелки, вытекая через сопло 2, сжимает дугу. Часть газа, проходя через столб дуги, нагревается, ионизируется и выходит из сопла в виде
|
