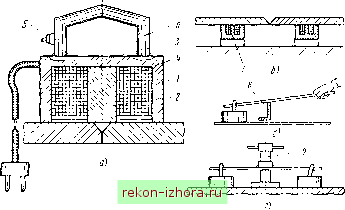

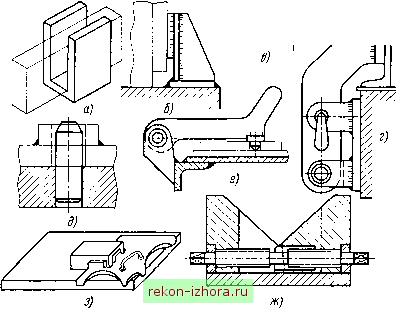

Промышленность Ижоры --> Сварка металлов и сплавов плавлением Рис. 8-60. Фиксаторы Съемные упоры применяют в настраиваемых по типу деталей приспособлениях или при сварке деталей, съем которых невозможет из-за упоров. Как правило, упоры служат и опорными базами, а в некоторых случаях шаблонами для приварки сопряженных деталей. Пальцы или штыри обеспечивают более точную установку деталей и применяются при наличии в деталях обработанных поверхностей. Призмы регулируемые и жесткие применяются для сварки труб, профилей и т. п. Шаблоны предназначены для фиксирования устанавливаемых при сборке деталей по другим деталям в этом узле или по каким-либо опорным контурам изделия. В этом случае само изделие является несущим элементом приспособления. Прижимы. Это элементы приспособлений, обеспечивающие прижимы деталей к фиксаторам или другим несущим поверхностям приспособлений. Различают прижимы механические, пневматические, магнитные и гидравлические. Механические прижимы являются наиболее простыми и поэтому наиболее распространенными (рис. 8-61, а-д). Клиновые прижимы (рис. 8-61, е, г) служат для поджима одного собираемого элемента к другому, для выравнивания кромок и т. д. Аналогично действуют эксцентриковые самотормозящиеся прижимы. Наиболее универсальные прижимы винтовые (рис. 8-61, а, б). Однако их применяют в основном в ручных приспособлениях. Это связано I а) 5) S) г) Рис.8-61. Прижимы С тем, ЧТО винты работают на упор и что они не являются быстродействующими. Увеличение шага винта может нарушить его самотормозящие свойства и потребовать большие усилия на прижим детали. Пружинные прижимы применяются главным образом для зажатия небольших, тонких деталей. Наряду с перечисленными применяют комбинированные приспособления (винт с клином, винт с пружиной и т. д ). Рычажные прижимы представляют собой рычаги 1-го и 2-го рода или их комбинацию и используются как усилители приводов зажима. Пример такого рычажного зажима показан на рис. 8-62. На оси 2 стойки / имеются ведущий рычаг 3 и промежуточное звено 4, действующие на силовой рычаг 5. Прижим детали осуществляется упором 6. Пневматические прижимы по сравнению с механическими имеют ряд существенных преимуществ, в том числе быстродействие, возможность управления рядом прижимов с одного места, возможность подвода сжатого воздуха к прижимам, занимающим различное положение в пространстве (через цапфу приспособления или по гибким шлангам), и т. д. Пневматический прижим обладает определенной упругостью, что компенсирует деформации свариваемых деталей. В качестве рабочего органа прижима могут служить пневмо-цилиндры, пневмокамеры и пневмошланги. Пневмоцилиндры Рис. 8-62. Рычажный прижим Рис. 8-63. Пневматические прижимы Рис. 8-64. Электромагнитные прижимы: а - общий вид магнита, / - корпус магнита; 2 - сердечник; 3 - днище; 4 - обмотка; 5 - выключатель; б-г - схемы применения; 6 - скоба; 7 - электромагнитный стенд; 8 - упор; 9 - винтовой прижим (рис. 8-63, а) могут быть одностороннего или двустороннего действия. Шток цилиндра может действовать непосредственно на фиксируемую деталь или через рычаг. К недостаткам пневмоци-линдров относятся износ уплотнений и громоздкость. В случаях, когда ход штока невелик, предпочтение заслуживают пневмокамеры (рис. 8-63, б), снабженные вместо поршня резиновой диафрагмой на тканевой основе, зажатой между крышкой и корпусом камеры. Часто в сварочных приспособлениях применяется шланговый прижим (рис. 8-63, в). При подаче воздуха в шланг последний воздействует на опорные поверхности клавишного рычажного прижима. Пневмоприжимы применяют главным образом в массовом и крупносерийном производстве и в высокомеханизированных установках. Магнитные прижимы отличаются быстродействием, простотой и маневренностью. Их используют для выравнивания кромок (рис. 8-64, е) и прижатия их к флюсовой подушке (рис. 8-64, б). Наиболее распространены электромагниты, хотя в последнее время находят применение и постоянные магниты. Гидравлические прижимы используют в сварочных приспособлениях довольно редко. По-видимому, перспективны прижимы, построенные на основе гидропластов - вязких смесей, обладающих достаточно высокой текучестью. В отличие от гидравлических прижимов прижимы с гидропластами не требуют сложных и дорогих уплотнений, обеспечивая равномерное распределение прижимающего усилия между плунжерами. Они допускают давление до 500 кгс/см.
|
