изводят сварочной проволокой сплошного сечения или порошковой проволокой, подаваемыми из кассеты или непосредственно из бухты. Для подвода тока к электроду служит держатель. Сварочная проволока от подающего механизма к держателю в большинстве случаев поступает по гибкому шлангу. Поэтому полуавтоматическую сварку иногда называют шланговой.

При автоматической сварке операции по возбуждению и поддержанию дугового разряда осуществляются сварочной головкой, а перемещение дуги (по мере отложения шва заданного сечения) вдоль свариваемых кромок - сварочной тележкой. Рабочий не принимает непосредственного участия в образовании шва, а управляет процессом сварки при помощи вспомогательных устройств (пульт управления, корректор). Автоматическая сварка является не полностью автоматизированным, а лишь механизированным процессом. Однако термин автоматическая (и полуавтоматическая) сварка общепринят в отечественной и иностранной литературе.

Автоматическую сварку плавящимся электродом ведут в большинстве случаев сварочной проволокой сплошного сечения диаметром 1-6 мм. Проволока так же, как и при полуавтоматической сварке, подается из специальной кассеты или из бухты. Возможно применение порошковой проволоки и ленты. При автоматической сварке обеспечивается постоянство режима сварки (сила тока, напряжение, скорость сварки и др.), что обусловливает однородность качества шва по всей его длине. Автоматическая сварка обладает меньшей мобильностью, чем полуавтоматическая и ручная сварка, требует наличия специального оборудования и большей точности подготовки и сборки деталей под сварку, так как возможности изменения режима сварки на ходу в зависимости от колебания величины зазора, угла разделки кромок и т. п. весьма ограничены.

При сварке неплавящимся электродом из-за малого расхода электрода в процессе сварки нет необходимости в механизации операции его подачи в зону дуги. Эту операцию легко осуществляют вручную. При полуавтоматической сварке механизирована только операция передвижения дуги вдоль свариваемых кромок.

При дуговой сварке происходит энергичное взаимодействие находящегося в расплавленном состоянии металла сварочной ванны с кислородом и азотом воздуха, что приводит к изменению химического состава и ухудшению механических, коррозионных и других свойств металла шва. Поэтому возникает необходимость в защите зоны сварки от окружающего воздуха. Применявшаяся в первые годы развития сварочной техники сварка голым электродом и электродом со стабилизирующим покрытием сейчас используется в весьма ограниченном объеме и в книге не рассмотрена.

Широкое применение находит защита зоны сварки при помощи специального состава, наносимого на поверхность элек-

? Заказ № ?82 17

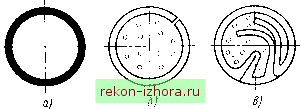

Рис. 1-5. Электроды со специальным составом, наносимым на поверхность электродного стержня (а) или размещенным внутри специального полого электродного стержня (б и в)

тродной проволоки (покрытый электрод) (рис. 1-5, а) или вводимого внутрь полого или имеющего специальную форму электрода (рис. 1-5, б и в). Последний называют порошковой проволокой. Роль покрытия сводится к защите зоны сварки от воздействия окружающего воздуха, легированию металла шва полезными элементами (а иногда и удалению из сварочной ванны вредных примесей) и к стабилизации дугового разряда.

При сварке покрытым электродом расплавляющееся по мере плавления стержня / покрытие 2 в зависимости от состава образует газовую или газошлаковую защиту 3, изолирующую зону дуги и сварочную ванну от атмосферного воздуха (рис. 1-6). По мере удаления дуги происходит остывание и кристаллизация металла сварочной ванны 4 и формирование шва 5. Расплавившееся покрытие всплывает на поверхность и после остывания образует шлаковую корку 6.

Как правило, покрытие наносят на электрод до сварки. При ручной сварке для обеспечения возможности подвода тока к электродному стержню на один из его концов на длине 20- 35 мм покрытие не наносят. Покрытая электродная проволока для автоматической сварки имеет специальную конструкцию, обеспечивающую возможность подвода к ней тока.

Широкое применение при автоматическом процессе находит защита зоны сварки гранулированным покрытием - флюсом

(рис 1-7). При этом способе флюс / подается в зону дуги отдельно от голой электродной проволоки 2. Флюс создает главным образом шлаковую защиту. Дуга горит между электродом и основным металлом в пузыре 3, образованном папами и газами, выделяемыми

Рис. 1-6. Сварка покрытым электродом Направление сварки указано стрелкой

рис. 1-7. Сварка под флюсом Направление сварки указано стрелкой

В столбе дуги. Столб дуги со всех сторон окружен слоем флюса толщиной 30-50 мм. Под воздействием выделяемой дугой теплоты плавятся кромки свариваемого металла, электродная проволока и часть флюса, примыкающая к зоне дуги, и образуется сварочная ванна 4. По мере удаления дуги происходит кристаллизация сварочной ванны и формирование шва 5, соединяющего воедино свариваемые детали. Расплавленный флюс всплывает на поверхность сварочной ванны и при остывании образует шлаковую корку 6, легко отделяющуюся от шва. Нерасплавившаяся часть флюса может быть использована повторно. Расход флюса по массе примерно равен расходу электродной проволоки.

При сварке плавящимся электродом роль флюса в основном сводится к защите сварочной ванны и к обеспечению надлежащего качества металла шва. Защита зоны дуги флюсом применяется и при полуавтоматическом процессе.

При сварке с газовой защитой (рис. 1-8) зона сварки окружена газом /, подаваемым под небольшим избыточным давлением из сопла 2, обычно расположенного концентрично электроду. Газовая защита применяется при сварке плавящимся и неплавящимся электродом. Роль газа сводится в основном к физической изоляции сварочной ванны от окружающего воздуха. В качестве защитной среды служат инертные и активные газы и их смеси.

Дуговую сварку в защитных газах иногда называют газоэлектрической, однако этот термин не отражает сущности происходящих явлений. Газоэлектрическим может быть назван способ, при котором теплота для плавления металла получается не только за счет дугового разряда , но и за счет химических реакций или других процессов, происходящих в газовой фазе. При сварке в защитных газах часть теплоты, выделяемой за

Рис. 1-8. Сварка в защитных газах Направление сварки указано стрелкой
